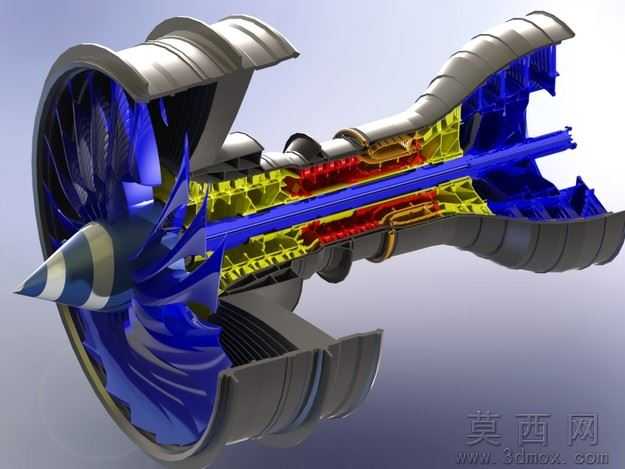

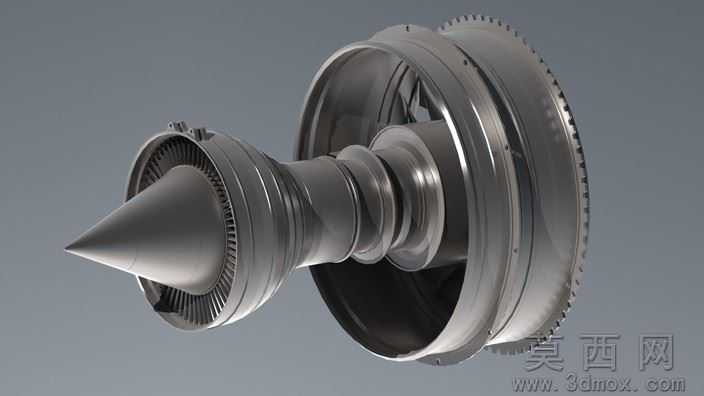

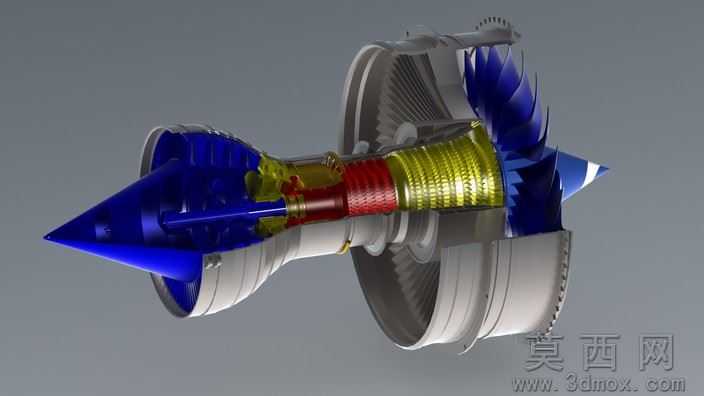

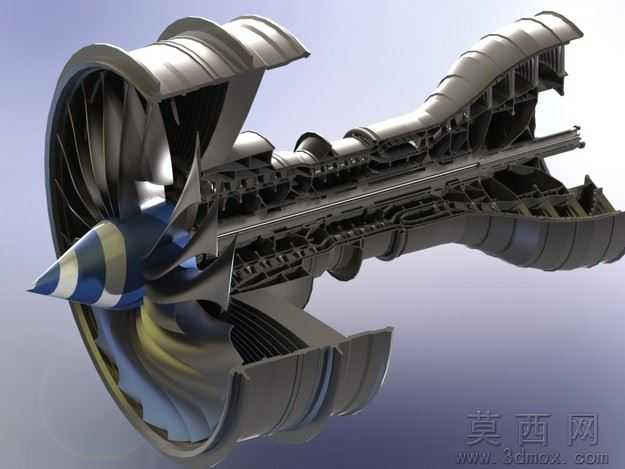

遄达1000高旁路涡扇发动机三维结构模型

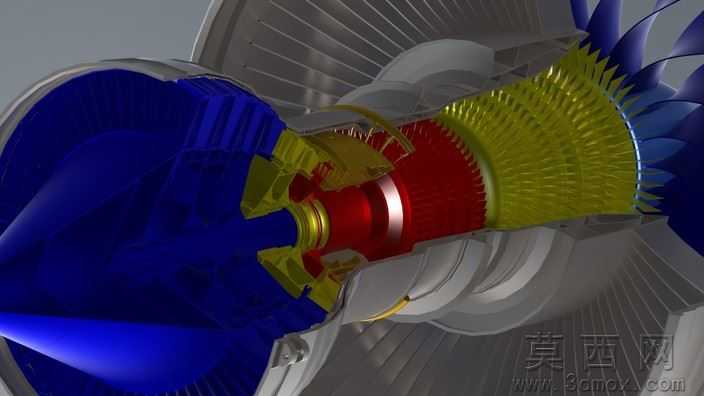

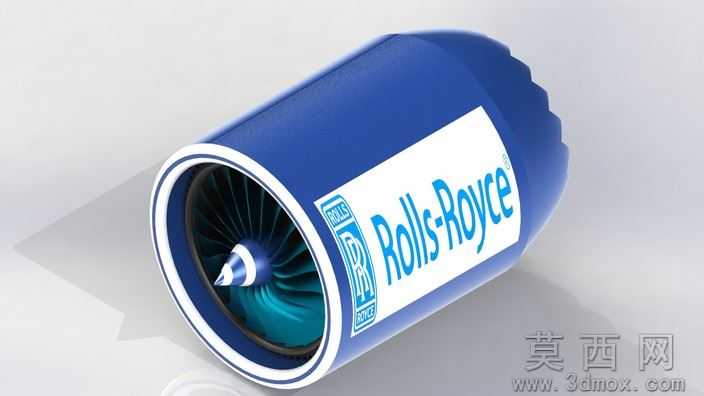

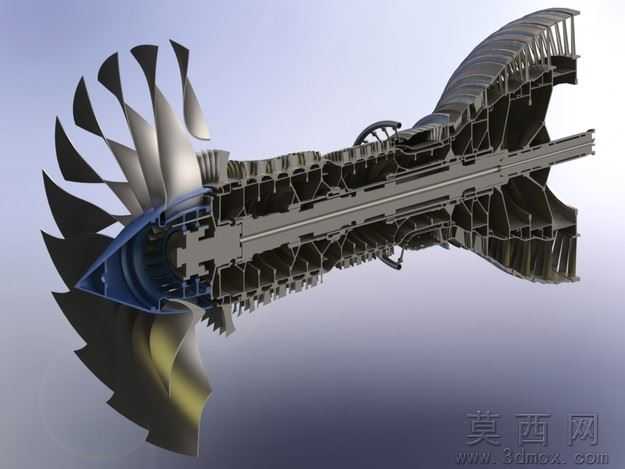

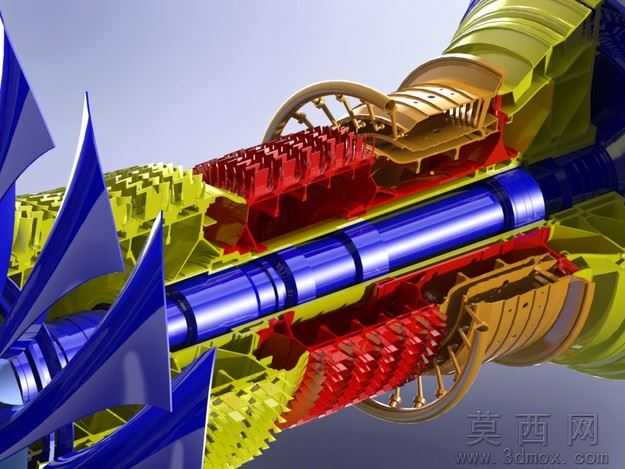

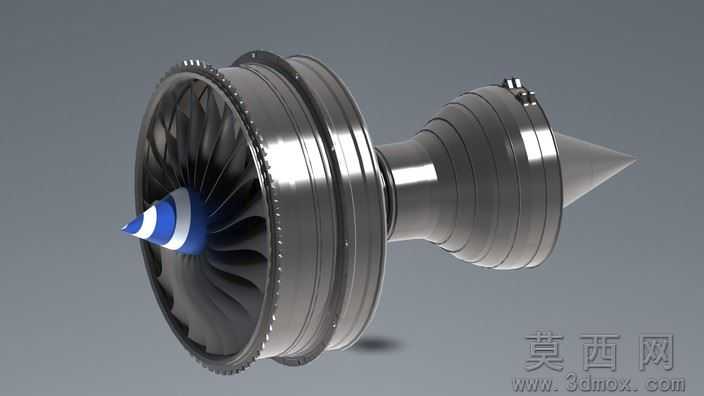

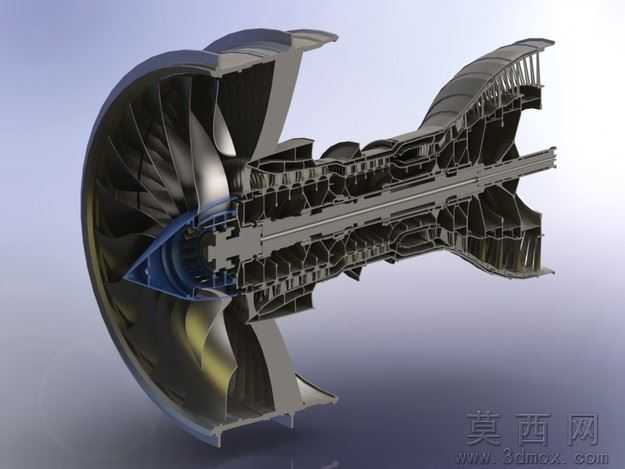

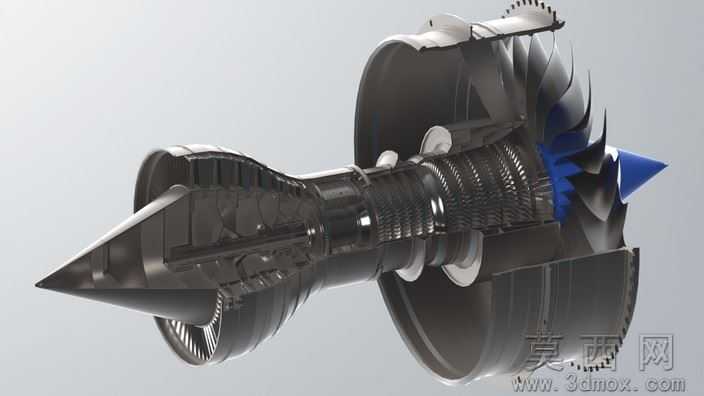

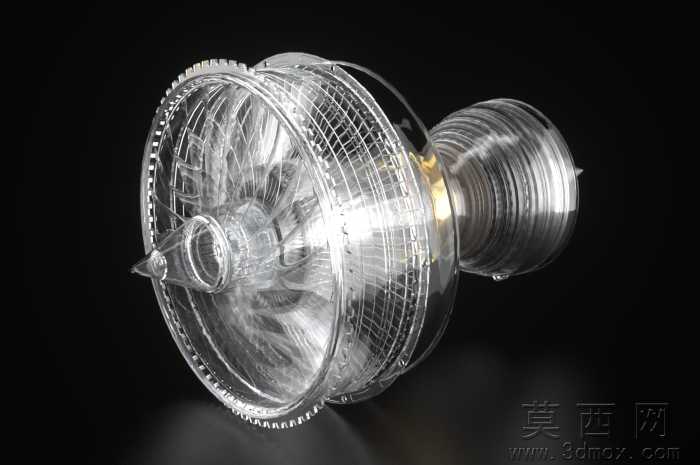

本模型为适配波音787机型的遄达1000高旁路涡扇发动机剖视结构三维模型，建模阶段以罗尔斯·罗伊斯遄达1000发动机的公开结构参数为核心参考，在同类型开源3D模型的基础上完成细节优化与结构校准，全程采用SolidWorks2011软件完成全参数化建模，对发动机的外涵道壳体、风扇叶片、压气机级组、燃烧室、涡轮级组、传动轴等核心部件逐一进行特征建模，修正了参考模型中存在的结构错位、特征缺失问题，对叶片叶型、燃烧室流道、涡轮冷却通道等关键结构做了细节还原，保证各部件的装配约束完全符合真实发动机的装配逻辑，可实现无干涉的装配运动仿真。参数设计层面严格匹配遄达1000发动机的真实尺寸比例，涵道比、压气机级数、涡轮级数等核心性能参数均按照公开技术资料设置，各部件的配合公差按照航空发动机设计规范做了合理简化，既保证结构展示的准确性，也适配常规三维设计软件的运行负载要求。渲染材质部分针对不同部件做了差异化设置：风扇叶片采用航空钛合金金属材质，外涵道壳体采用耐高温复合材料质感，压气机与涡轮部件分别对应高温合金、单晶合金的金属质感，燃烧室区域添加耐高温陶瓷涂层材质表现，传动轴采用高强度结构钢材质，不同管路、线缆部件分别对应金属、橡胶等材质属性，剖视结构通过半透明外壳与内部结构分色渲染，清晰区分外涵道与内涵道的气流通道，直观呈现发动机内部的结构布局。结构原理上完整还原高旁路涡扇发动机的工作逻辑：前部大尺寸风扇吸入的气流分为两路，外涵道气流直接向后喷出提供主要推力，内涵道气流经多级压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高低压涡轮转动，涡轮通过传动轴带动前端风扇与压气机持续运转，燃气最终从尾喷口喷出补充推力，模型的剖视设计可清晰展示两路气流的完整路径，以及压气机、燃烧室、涡轮的动力传递逻辑。软件兼容方面，模型原生为SolidWorks2011格式，同时导出STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，支持导入后进行结构编辑、运动仿真、工程图导出等操作，不会出现特征丢失、装配错位等兼容问题。研发教学应用层面，该模型可作为航空发动机相关课程的教学演示教具，帮助学习者直观理解高旁路涡扇发动机的内部结构与工作原理，也可作为航空航天相关专业课程设计、毕业设计的结构参考，同时也能为航空发动机科普展示、航空类文创产品开发提供精准的三维结构素材，降低相关领域的三维建模重复工作量。
