集成式工业电机控制机组三维结构设计

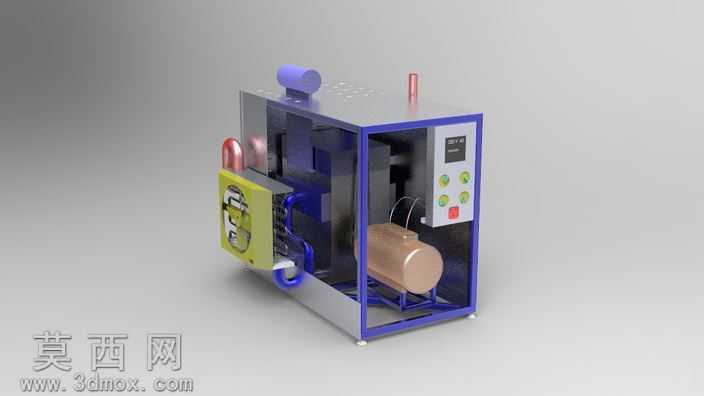

本作品采用SolidWorks2011版本完成全参数化三维建模，整体为集成式工业电机控制机组结构，建模过程严格遵循机械设计装配逻辑，自下而上完成所有零部件的特征创建与配合约束。首先搭建方形金属承载机架，采用标准铝型材搭建框架主体，框架边角设置防滑支撑脚垫，保证设备放置的稳定性，机架外侧设置半透明防护封板，既可以直观展示内部结构布局，又能模拟真实设备的防护设计。内部核心动力部件为卧式圆柱形电机，建模时还原了电机的接线端、安装底座、散热端盖等细节结构，电机通过螺栓固定在机架底部的安装托板上，托板设置有加强筋结构提升承重能力。设备侧部设置黄色功能模块，模块表面还原了标识铭牌、接口结构，通过蓝色管路与内部电机及其他功能部件连通，管路建模时严格按照工业管路排布规范，设置合理的弯折半径与固定卡扣，还原真实管路的走线逻辑。设备正面设置电控操作面板，面板上依次排布显示屏、状态指示灯、操作按钮、急停开关等元件，每个元件都单独建模完成装配，还原了电控面板的真实布局。设备顶部设置两个突出的功能接口，分别为蓝色与红色的接头结构，对应不同的介质或线路连接需求。渲染阶段采用工业产品写实渲染方案，金属机架赋予磨砂金属材质，防护封板赋予半透明亚克力材质，管路分别赋予对应颜色的塑料与金属材质，电机主体赋予金属漆材质，操作面板按钮赋予不同的哑光色材质，通过光影调整突出设备的结构层次，清晰展示内部各部件的装配关系与布局逻辑。整体设计将电机主体、控制模块、管路系统、操作面板集成在统一机架内，结构紧凑布局合理，各部件的安装位置、连接关系都符合工业设备的设计规范，可用于电机集成设备的结构展示、方案验证以及相关教学演示使用。
