5.5kw-7.5马力三相异步电动机三维模型

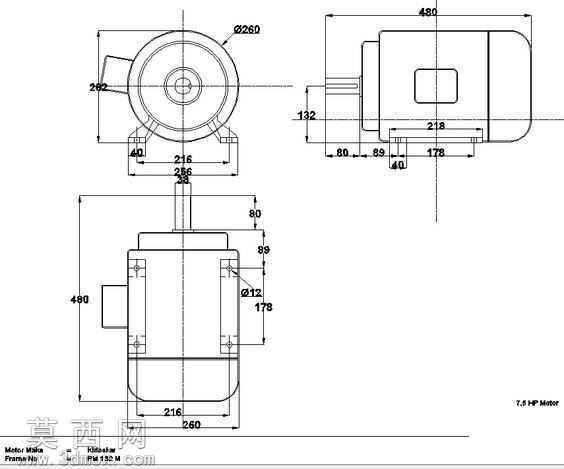

本模型为5.5kw-7.5马力规格的工业用电动机三维建模成果，建模过程严格遵循机械设计制图规范，以工程三视图的尺寸标注为核心依据，在三维软件中完成1:1比例的参数化建模。建模初始阶段首先梳理电机的整体结构组成，将模型拆分为机座壳体、前端盖、后端盖、输出轴、接线盒、安装底脚、散热筋结构、吊环安装位等独立建模单元，每个单元的尺寸均严格匹配图纸标注的公差要求，确保各部件装配后无干涉错位问题。机座部分采用拉伸结合倒角、拔模特征完成主体造型，表面的周向散热筋通过阵列特征实现，保证每根散热筋的间距、凸起高度完全一致，还原真实电机的散热结构设计；安装底脚部分单独建模，精准还原底脚的安装孔位间距、孔位直径、底脚厚度尺寸，确保模型可直接用于虚拟装配场景的安装匹配校验。输出轴部分采用旋转凸台特征完成轴体建模，精准还原轴伸长度、轴径尺寸、键槽位置与尺寸，还原电机动力输出端的结构形态；接线盒部分建模还原盒体的凸起造型、安装固定位的结构，匹配机座侧面的安装位置。端盖部分通过旋转加切除特征完成，还原端盖与机座的配合止口、轴承安装位的结构尺寸，保证端盖与机座装配后贴合度符合设计要求。材质赋予阶段，机座、端盖、底脚部分赋予铸铁哑光材质，调整材质粗糙度、反射参数还原铸铁件的表面质感；输出轴部分赋予调质钢材质，添加表面磨削的质感效果，还原金属轴件的加工表面特征；接线盒盖部分赋予与机座一致的铸铁材质，吊环位置赋予镀锌金属材质，区分不同部件的材质差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间自然光从斜上方照射，补光消除模型暗部死黑，轮廓光勾勒电机的边缘轮廓，突出各部分的结构细节，渲染输出的视图可清晰展示电机的外形尺寸、安装位置、各部件的结构关系。整个建模过程注重结构的准确性与实用性，所有特征均保留参数化编辑属性，可根据同系列不同功率电机的尺寸需求快速调整参数生成衍生模型，模型可用于机械设计教学演示、设备装配仿真、工业场景可视化搭建等多个场景，完整还原了该马力段工业电动机的真实结构与外形特征。
