直角与叶轮传动电机驱动器结构模型

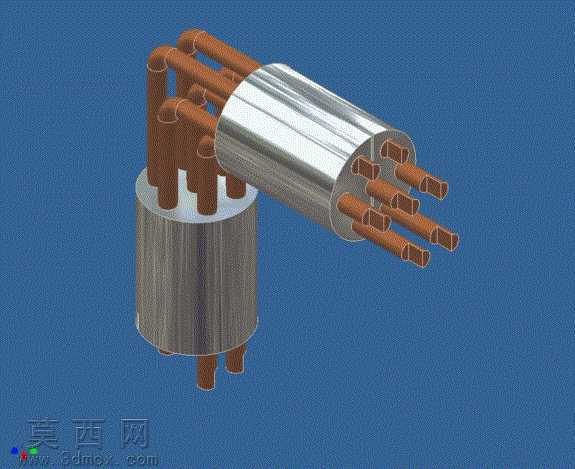

本模型为直角与叶轮传动结构的电机驱动器三维建模作品，建模过程中首先梳理动力传递的核心逻辑，以实现直角转向动力输出为核心设计目标，先完成两个核心金属筒体的基体建模，分别对应动力输入段与动力输出段的壳体结构，建模时严格把控筒体的同轴度与壁厚参数，还原金属壳体的规整柱面特征。针对多组铜质管路与传动导杆结构，采用阵列与路径扫描结合的建模方式，保证每一组导杆的排布角度、伸出长度完全一致，匹配直角传动的动力对接需求，其中输入段筒体向上引出的多组弯管采用圆角过渡的扫掠特征，还原管路的流畅弯折形态，避免直角转折带来的结构应力集中问题，输出段筒体向外辐射排布的多组导杆则采用圆周阵列约束，保证各导杆相对于筒体轴线的夹角、间距完全均等，适配叶轮传动的动力分配要求。材质渲染阶段，为两个金属筒体赋予抛光金属材质，调整反射参数还原金属壳体的亮面金属质感，为所有铜质管路与导杆赋予紫铜材质，调整漫反射与粗糙度参数，还原铜材特有的暖调金属色泽与轻微磨砂质感，背景采用低饱和度的深蓝色哑光背景，突出主体结构的形态层次，避免背景干扰结构展示。结构设计上采用错位直角排布的双筒体布局，打破传统电机驱动器同轴输出的结构限制，可实现垂直方向的动力转向传递，多组导杆的排布方式可同时对接多组叶轮传动组件，实现单动力输入下的多路径动力分配，弯管结构既承担传动导向作用，也可兼顾内部线路的排布防护，整体结构紧凑无冗余特征，各部件的装配间隙经过合理预留，既还原真实产品的装配关系，也清晰展示了直角传动与叶轮驱动的动力传递路径，可用于机械传动结构的教学演示、相关产品的方案设计参考，直观呈现非同轴动力传递的结构实现方式。
