视错觉圆柱方柱一体展示结构

　　做结构设计快十二年，经手的非标展示类构件少说也有几百套，第一次碰到这种靠镜面反射实现形态切换的柱体结构，还是在科技馆的视错觉展区做配套构件优化的时候。当时展区的需求很明确，要做一个能让观众站在固定观测点，直接看到柱体在镜面里呈现完全不同截面形态的展示件，既要保证结构本身的刚性，不能因为长期被观众触碰出现形变，还要让成像的误差控制在人眼无法识别的范围内，不能出现边缘错位、形态穿帮的问题。

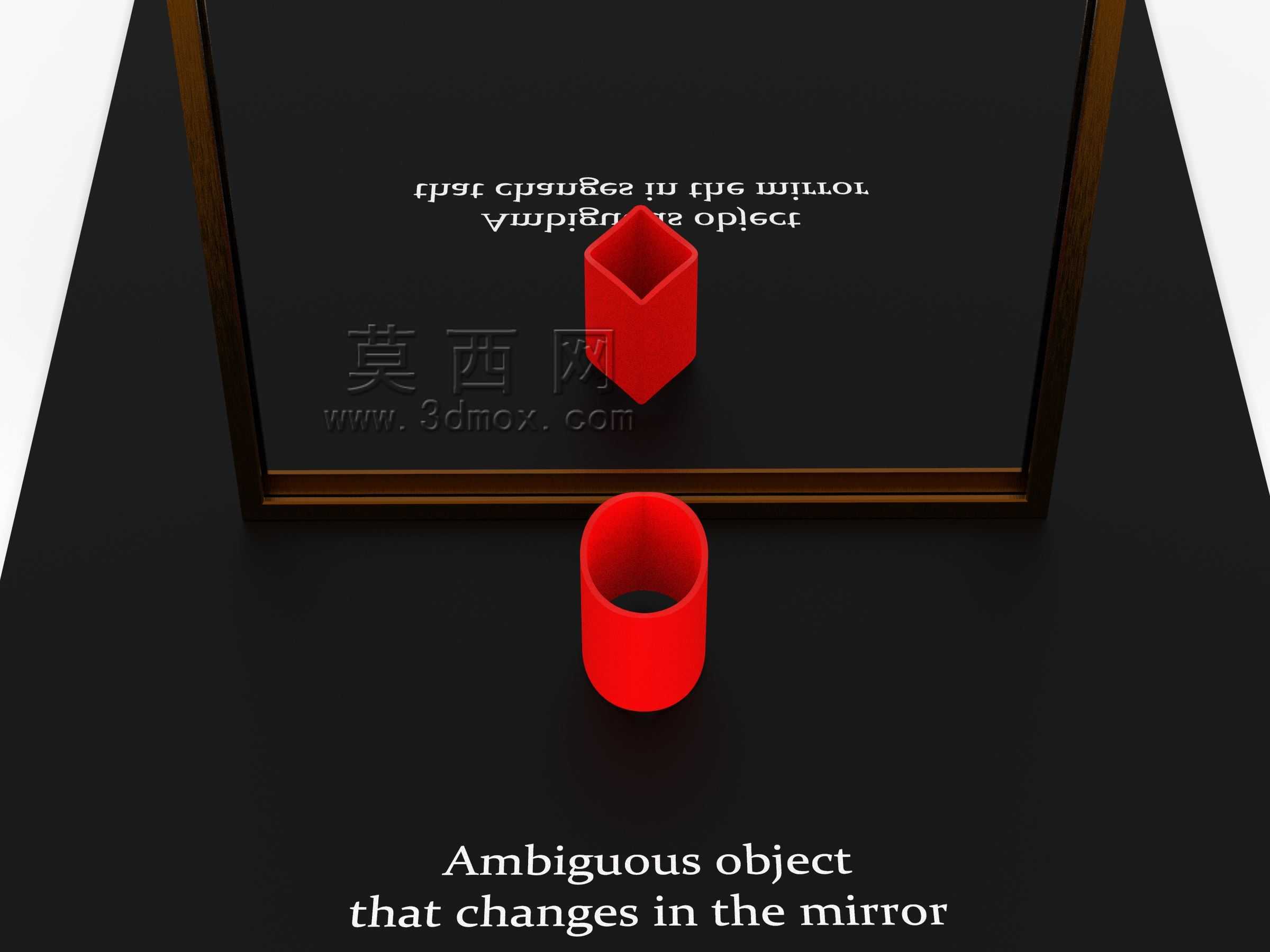

　　一开始团队里的年轻工程师提过用两个独立构件拼接的方案，就是一个圆柱加一个方柱，靠角度摆放凑出反射效果，但实际打样之后发现问题很多：首先是两个构件拼接的接缝在特定角度会漏光，镜面反射的时候会出现明显的拼接痕迹，其次是摆放角度稍微被碰动一点，整个视错觉效果就完全失效，后期运维的调整成本太高。后来反复调整截面的过渡逻辑，才确定了这种单一体结构的方案——整个柱体是连续的曲面过渡，没有拼接缝，从正面观测点看过去，正对观测者的部分是完整的圆形截面轮廓，而正对镜面的部分，通过曲面的角度偏转，在镜面里反射出标准的正方形截面轮廓，不需要额外拼接，也不存在角度偏移就失效的问题。

　　从实际应用场景来说，这类结构除了科技馆的科普展示，还能用到商业空间的美陈装置、产品发布会的视觉道具、甚至是文创类的桌面摆件上。之前给一个潮牌做线下快闪店的装置，就参考了这个结构的逻辑，做了一组不同尺寸的柱体阵列，配合地面和墙面的镜面，让观众在走动的过程中能看到柱体形态不断在方圆之间切换，现场的互动反馈比普通的静态装置好很多。做这类结构最核心的控制点是曲面的曲率匹配，首先要确定观测点和镜面的固定相对位置，观测距离一般控制在1.2米到1.8米之间，这个距离是普通成年人站立时的舒适观测距离，镜面的安装角度要和观测视线成45度夹角，误差不能超过0.5度，不然反射出来的正方形轮廓会出现梯形畸变。

　　结构本身的尺寸设计也有讲究，常规展示用的柱体高度控制在150mm到200mm之间，截面的外接圆直径控制在50mm左右，这个尺寸下，人眼在观测距离上刚好能完整看清整个柱体和镜面里的成像，不会因为尺寸太大需要转动头部，破坏视错觉的沉浸感。安装边界上，柱体的底部要做一个直径80mm、厚度5mm的法兰安装边，通过三个M3的沉头螺丝固定在展示台面上，安装台面的平面度要控制在0.1mm以内，不然柱体倾斜之后，反射的轮廓会出现一边高一边低的错位。柱体本身的壁厚如果是用树脂3D打印做样件的话，控制在2mm就足够保证刚性，不会因为日常触碰出现形变，如果是用金属材质做量产版本，壁厚可以降到1.2mm，表面做哑光喷塑处理，避免高光表面出现多余的反光，干扰视错觉效果。

　　设计的时候还要考虑观测视角的容错范围，不能只有一个绝对精准的点才能看到效果，要让观众在左右偏移15度的范围内，都能看到清晰的方圆切换效果，这就需要在曲面过渡的时候，把边缘的过渡圆角做连续的曲率调整，不能出现硬棱，不然偏移视角的时候就会看到棱线，穿帮。之前第一次打样的时候，就是因为曲面和直面的过渡处做了R0.5的硬棱，观众稍微偏一点头就看到棱线，整个效果就破了，后来把过渡圆角调整到R3，做G2连续的曲率衔接，视角容错范围就达标了。另外镜面的选择也很重要，不能用普通的家装镜子，要用无铜的高反镜，反射率要达到95%以上，镜面的平面度误差控制在0.02mm以内，不然反射出来的轮廓会出现扭曲，看起来方不方圆不圆的。

　　这类结构看起来是创意类的展示件，其实背后的几何逻辑和结构精度要求，比很多工业传动件的要求还细，差零点几度的角度，差零点几毫米的曲率，最终呈现的效果就天差地别。做这类设计的时候不能只靠软件里的视觉模拟，必须反复打样调整，因为软件里的渲染是理想状态下的光线追踪，实际环境里的杂光、人眼的视差、安装的微小误差，都会影响最终效果，每一个曲面的调整，都要结合实际观测的反馈来改，没有现成的标准件可以套用，全靠对几何光学和结构刚性的理解来平衡。
