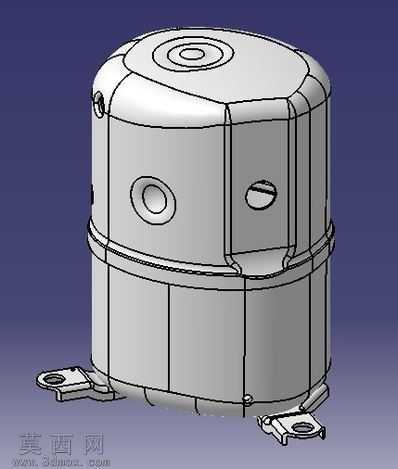

制冷压缩机外壳结构三维设计模型

本模型为制冷压缩机的外壳结构三维设计成果，建模阶段依托三维参数化设计软件完成全特征构建，首先基于制冷压缩机内部机芯的安装尺寸、管路走线需求确定壳体的整体轮廓参数，将壳体拆分为上封头、中段筒体、下安装底座三个核心装配模块逐一建模。上封头采用圆弧过渡的穹顶造型，建模时通过旋转凸台生成基础曲面后，对顶部接线端子预留位、侧边工艺管口位做精准的切除拉伸，所有开孔边缘均做圆角倒钝处理，匹配实际钣金冲压加工的工艺特性，避免应力集中问题。中段筒体为壳体的主体承载结构，建模时通过抽壳命令设定均匀的壳体壁厚，筒身表面预留的多个圆形安装位分别对应制冷管路接口、视液镜安装座、铭牌固定位，每个接口位置都做了凸台加厚处理，保障接口焊接或装配时的结构强度，筒身周向的加强筋结构通过扫描命令生成，在不增加整体壁厚的前提下提升壳体的抗形变能力，适配制冷系统运行时的内部压力波动需求。下安装底座与筒体底部做一体化建模设计，两侧伸出的带孔安装支脚通过拉伸凸台生成，支脚的安装孔位尺寸、弯折角度完全匹配通用制冷机组的安装机架标准，支脚与筒体衔接位置做了多组三角加强筋结构，避免运输或运行过程中支脚受外力断裂。材质渲染阶段，为壳体赋予哑光冷轧钢板材质，调整材质的粗糙度、金属度参数还原真实钣金喷塑后的表面质感，对安装孔、接口边缘做轻微的倒角高光处理，提升模型的真实感。整体设计思路围绕制冷压缩机的密封承压需求、安装适配需求、加工工艺需求展开，所有结构特征均对应实际量产的加工可行性，无冗余的非功能性造型，既保障壳体对内部压缩机机芯的防护能力，也兼顾了整机装配时的管路对接、安装固定的操作便利性，模型的所有特征参数均可直接导出用于后续的工程图生成、钣金下料加工参考。
