立式电子飞镖游艺设备结构设计

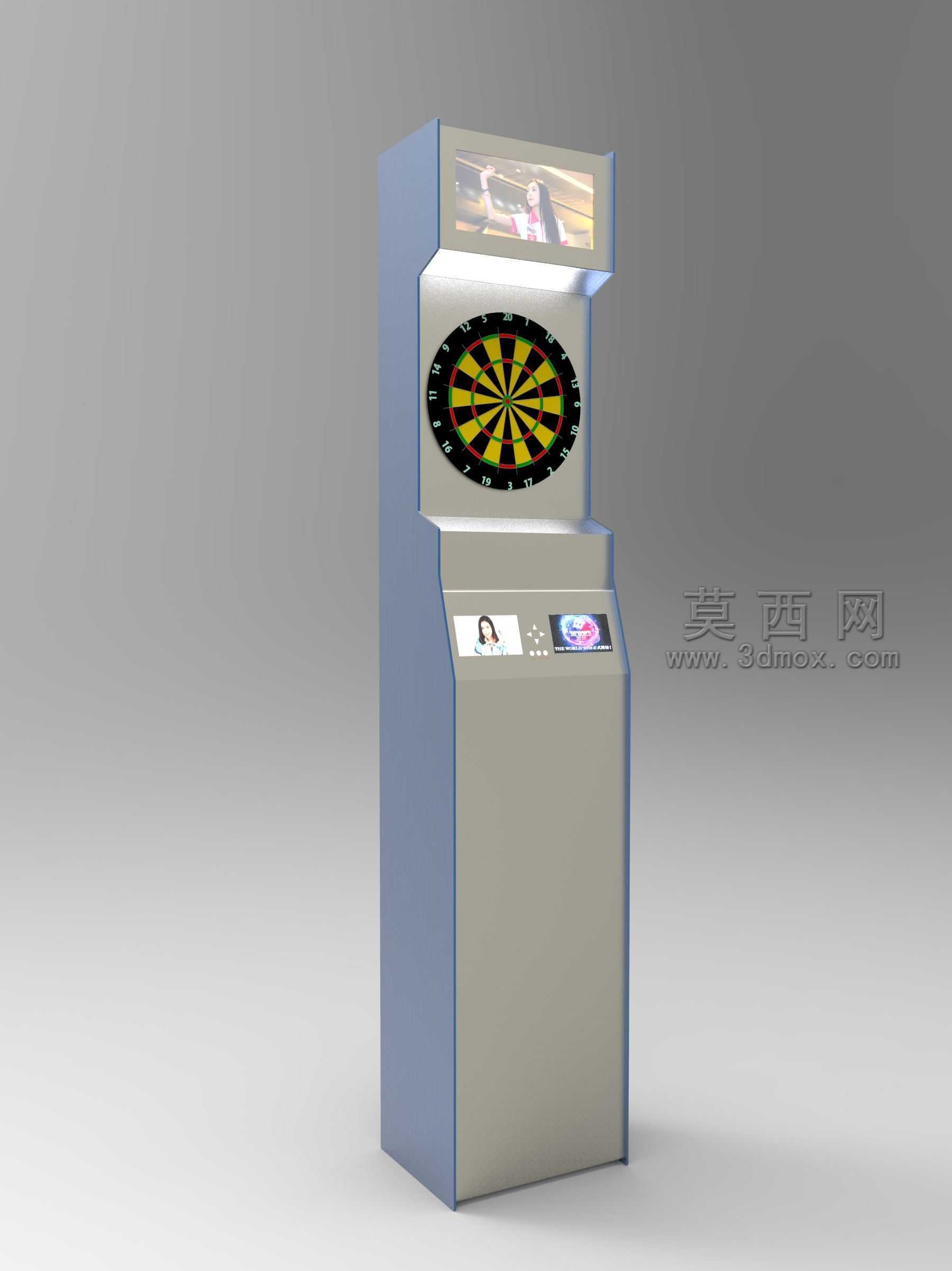

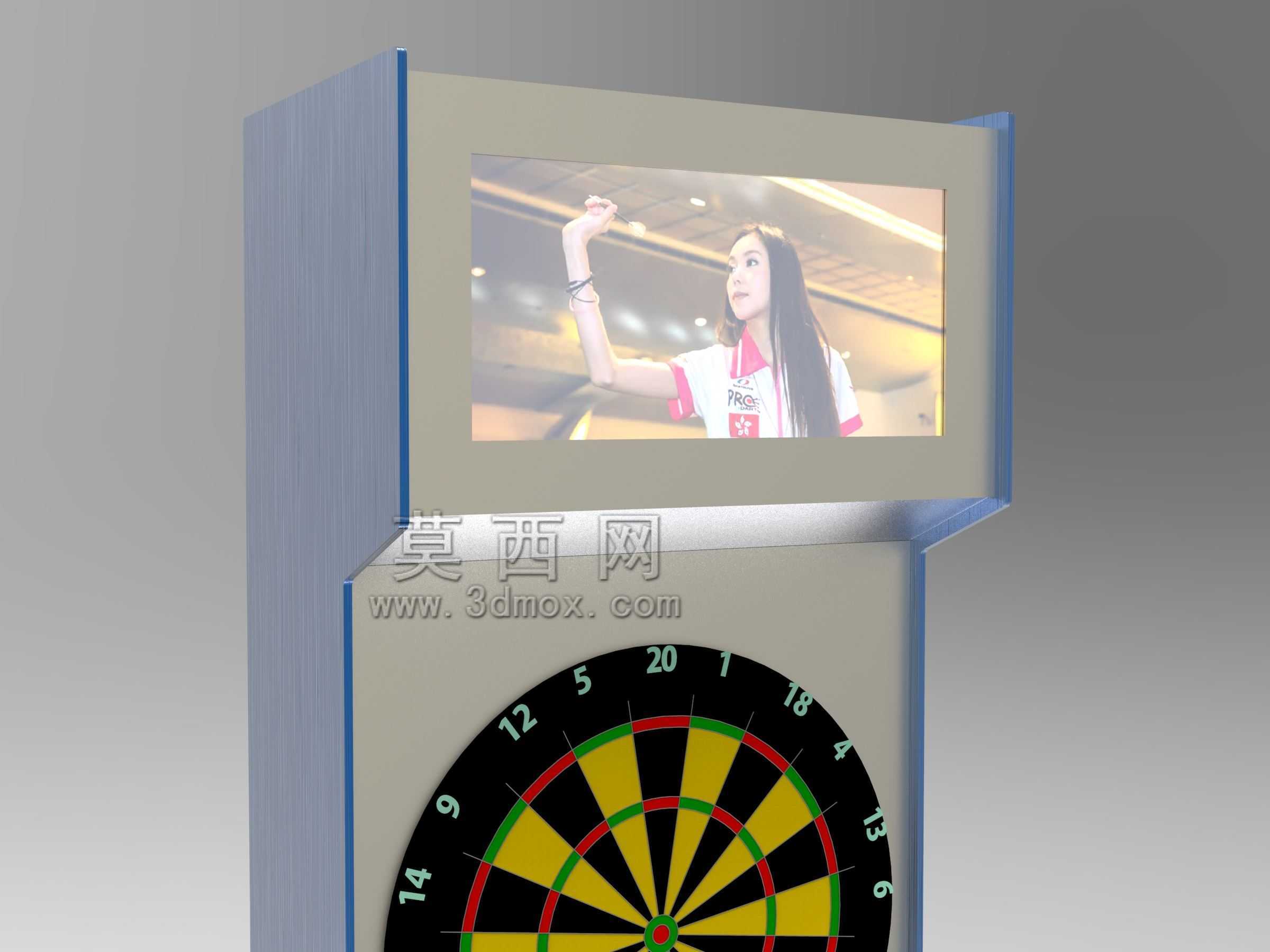

　　这款立式电子飞镖设备的结构设计，首先围绕商用休闲场景的落地需求展开，常见于商圈游艺区、连锁桌游吧、企业休闲区、社区活动中心这类人员流动稳定的场所，区别于传统悬挂式飞镖靶，一体化立式结构不需要额外在墙面打孔固定，对场地装修的破坏度极低，摆放位置调整灵活，适配不同经营场景的动线规划。从功能布局来看，设备上部做了内凹式的飞镖靶安装腔，靶盘采用标准18寸电子飞镖靶的安装尺寸，内凹结构的深度经过测算，刚好可以承接脱靶的飞镖，避免飞镖直接掉落砸伤地面或者弹飞伤及周边人员，靶盘上方集成的显示屏用于实时显示投镖得分、回合剩余次数、玩家排名这类对局信息，屏幕安装角度做了12度的下倾设计，站立投镖的玩家不需要刻意抬头就能清晰读取数据，

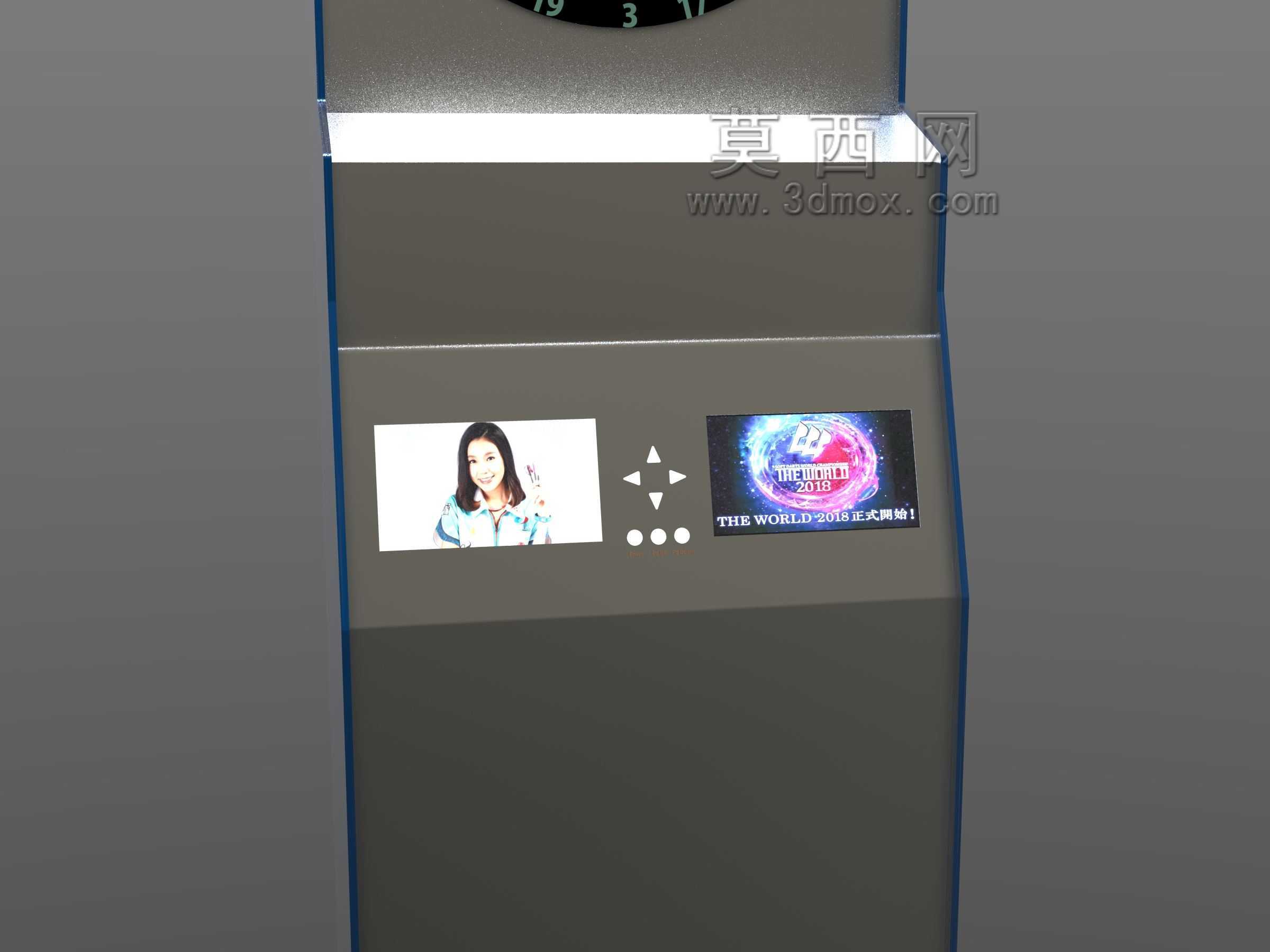

　　减少长时间对局的颈部疲劳。中部操作区设置了两个小型交互触控屏，分别对应双人对局的操作需求，玩家可以直接在对应屏幕上选择对局模式、确认玩家信息、查看历史得分，不需要共用同一操作端，避免对局过程中频繁切换操作的混乱，操作区下方的柜体做了内收的斜边处理，玩家站在投镖线位置时，脚尖不会碰到柜体底部，预留的站立空间符合成年人投镖时的肢体伸展范围，不会因为柜体突出导致投镖动作变形。下部柜体为整体承重结构，内部预留了主控板、电源模块、音响组件的安装位，柜体侧板采用1.2mm厚的冷轧板折弯成型，拼接处采用隐藏式螺丝固定，外表面做哑光喷塑处理，既可以避免日常使用中的剐蹭留痕，也不会因为灯光反射干扰玩家投镖视线，柜体底部设置了四个可调式支撑脚，

　　能够适应不平整的地面，调整后可以保证设备整体垂直度偏差不超过1度，避免靶盘倾斜影响投镖计分的准确性。设计过程中重点考虑了设备的维护便捷性，柜体后侧设置了全高的检修门，门锁采用通用的机柜三角锁，运维人员打开门后可以直接接触到所有内部线束和模块，靶盘的固定采用快拆式卡扣结构，更换磨损靶盘时不需要拆卸整个前面板，单人即可在5分钟内完成更换。设备的整体外轮廓尺寸控制在宽度650mm、深度550mm、高度2100mm的范围内，占地面积仅0.36平方米，对场地的空间要求极低，安装时只需要预留设备后方100mm的散热间隙，前方2370mm的标准投镖距离即可，不需要额外的固定连接件，设备自重达到85kg，正常使用过程中不会因为人员碰撞出现移位，

　　重心经过配平计算，整体重心落在柜体底部中心位置，即使受到侧面推力也不容易出现倾倒风险。考虑到商用场景的高频使用需求，所有交互屏幕的安装面都做了高出周边平面3mm的凸起设计，避免玩家放置随身物品时刮花屏幕表面，飞镖靶周边的内凹腔内壁贴了20mm厚的EVA缓冲层，飞镖脱靶撞击到内壁时不会产生过大的噪音，也不会损伤飞镖的镖尖，设备顶部做了圆弧过渡的包边处理，没有尖锐的外露棱角，避免人员走动时磕碰受伤。布线时所有线束都走柜体内部的专用走线槽，强弱电分离排布，避免信号干扰导致计分失灵，电源接口设置在柜体后侧下部，距离地面150mm，清洁地面时不会被水溅到，符合用电安全的相关要求。
