模块化墙面破碎防护屏障结构设计

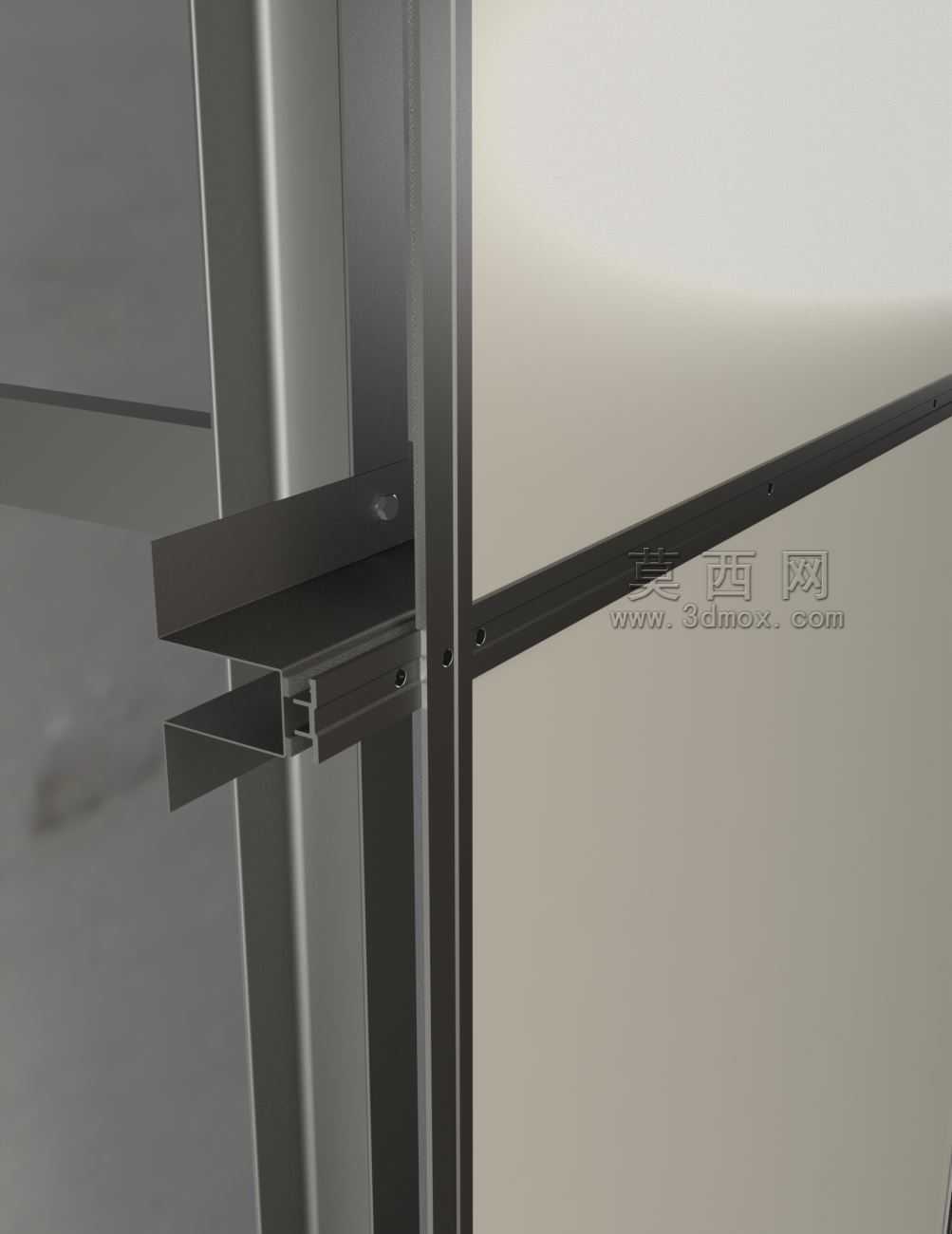

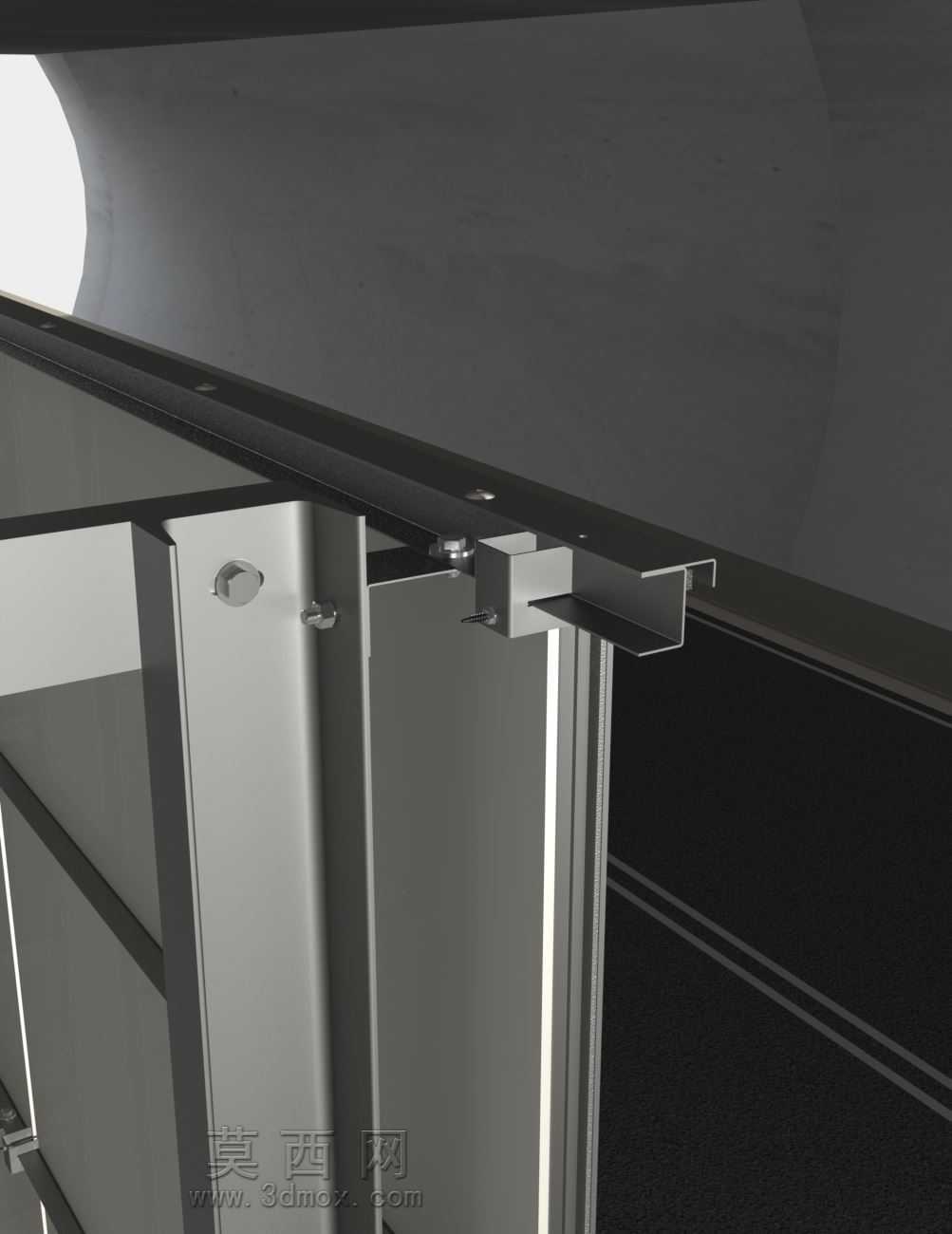

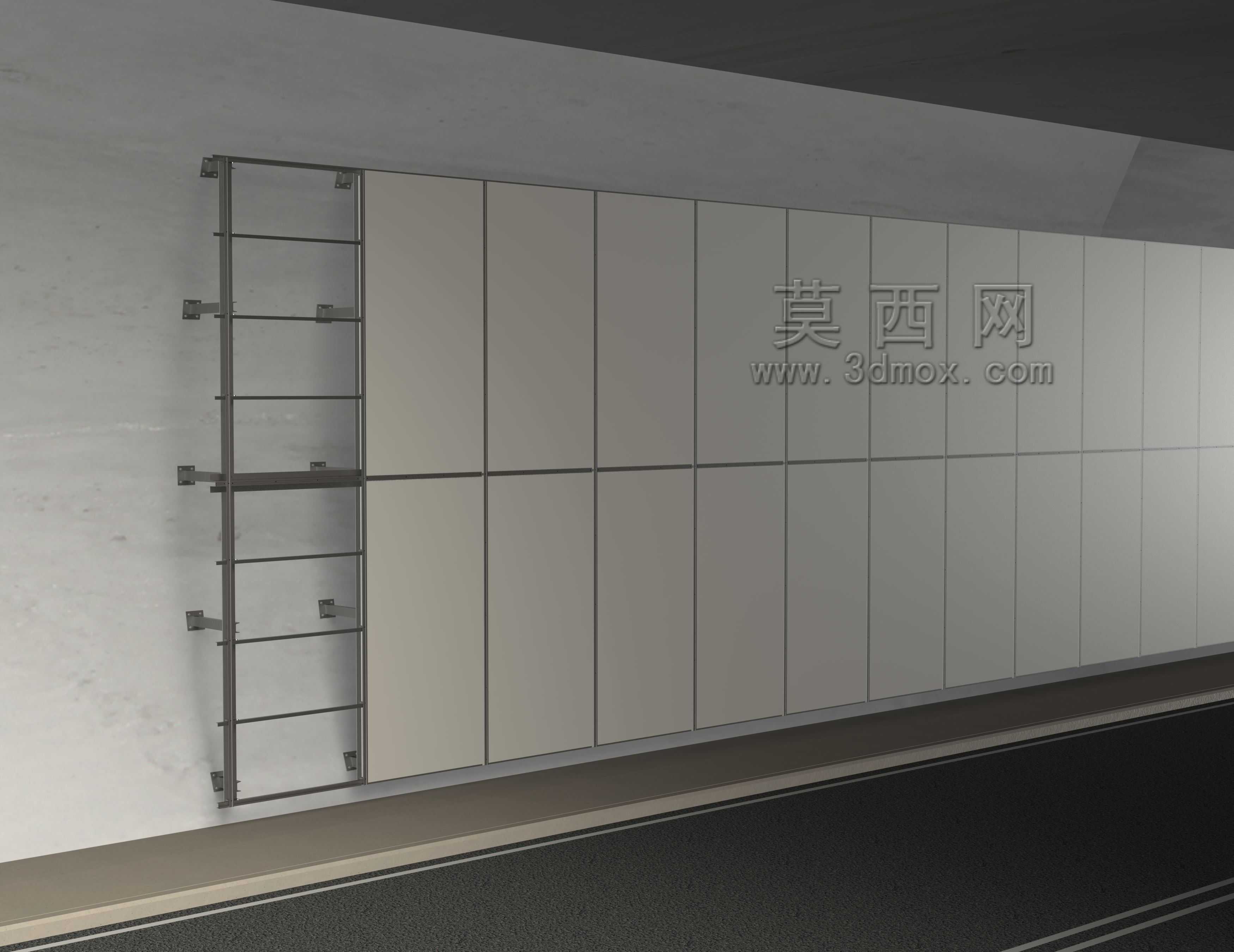

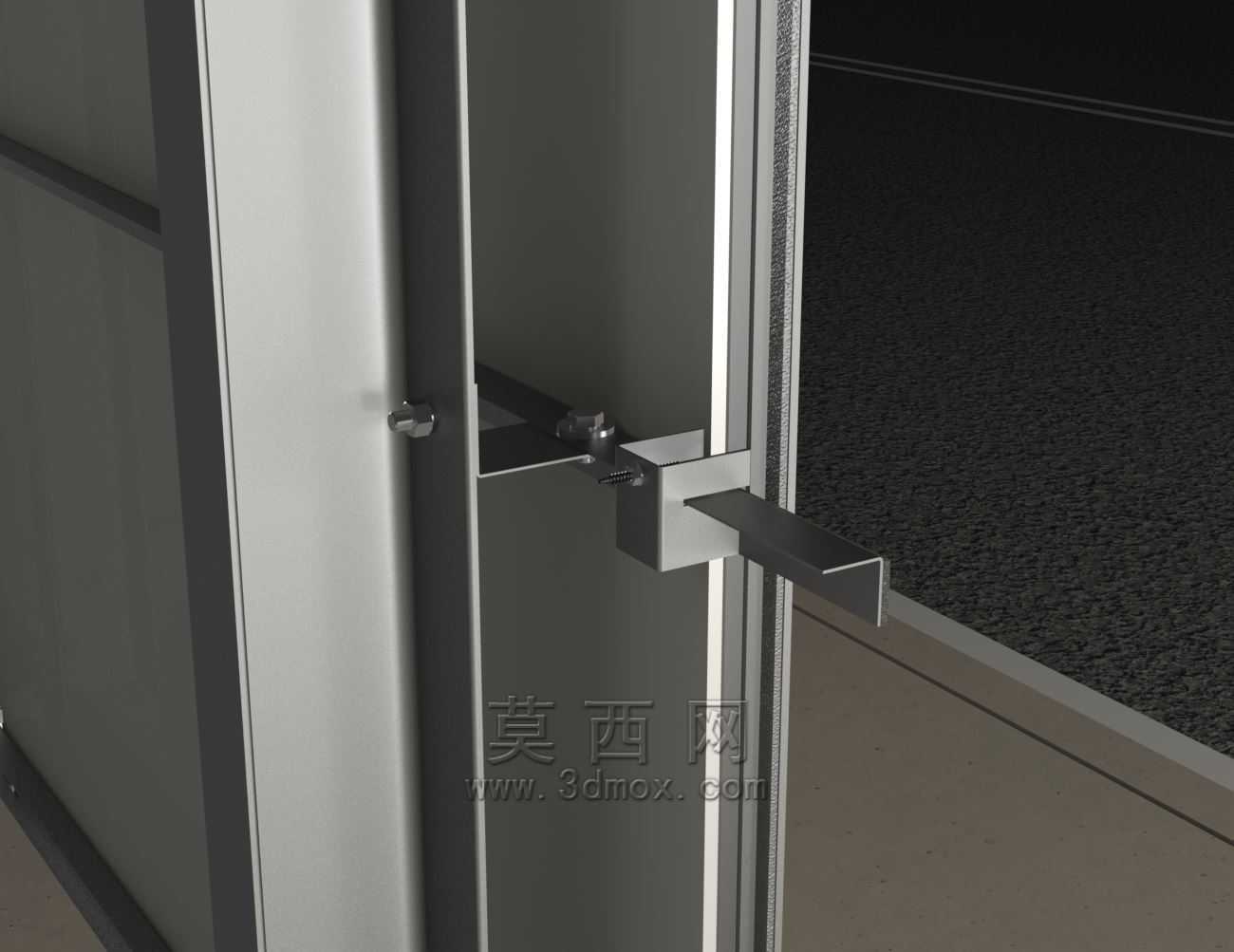

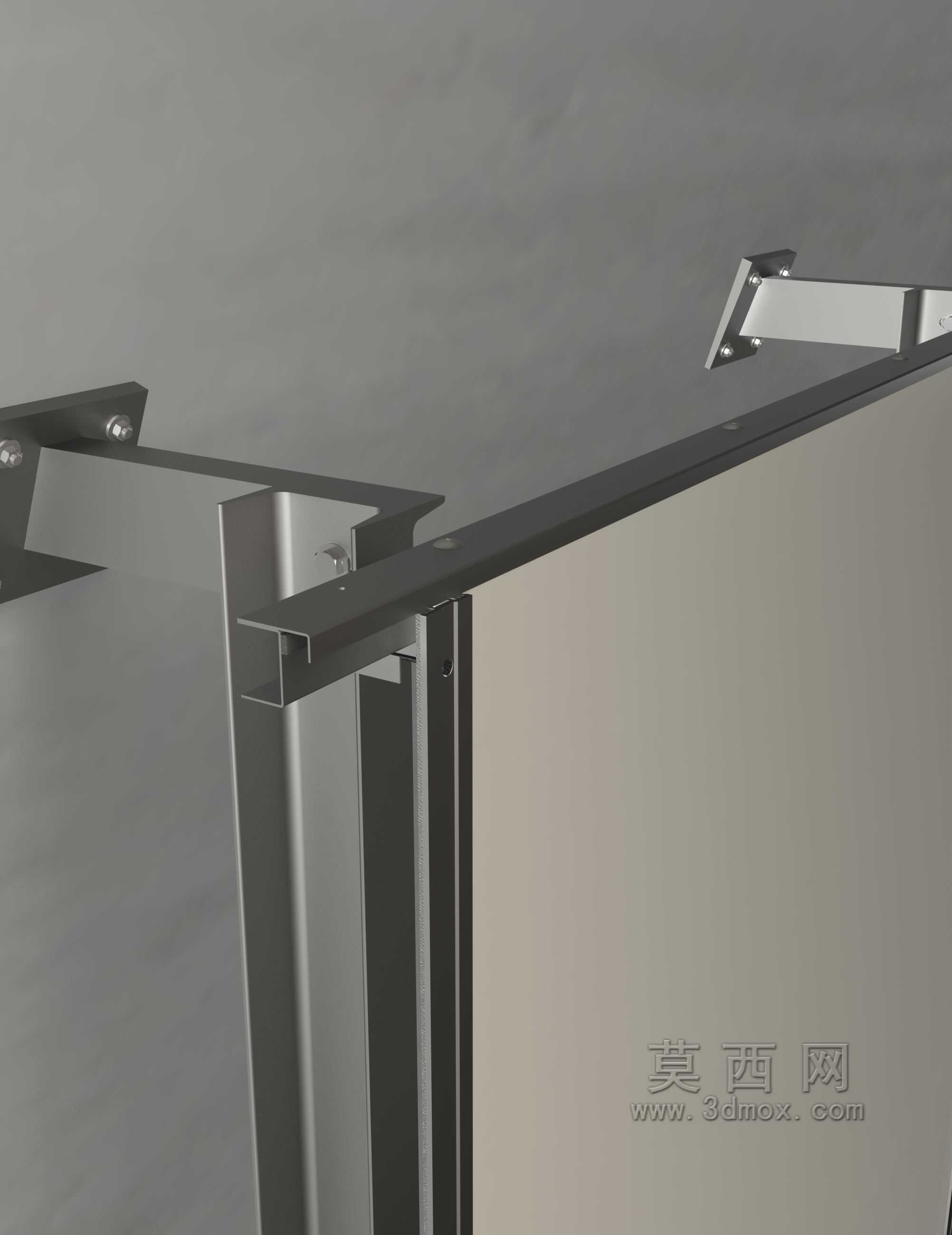

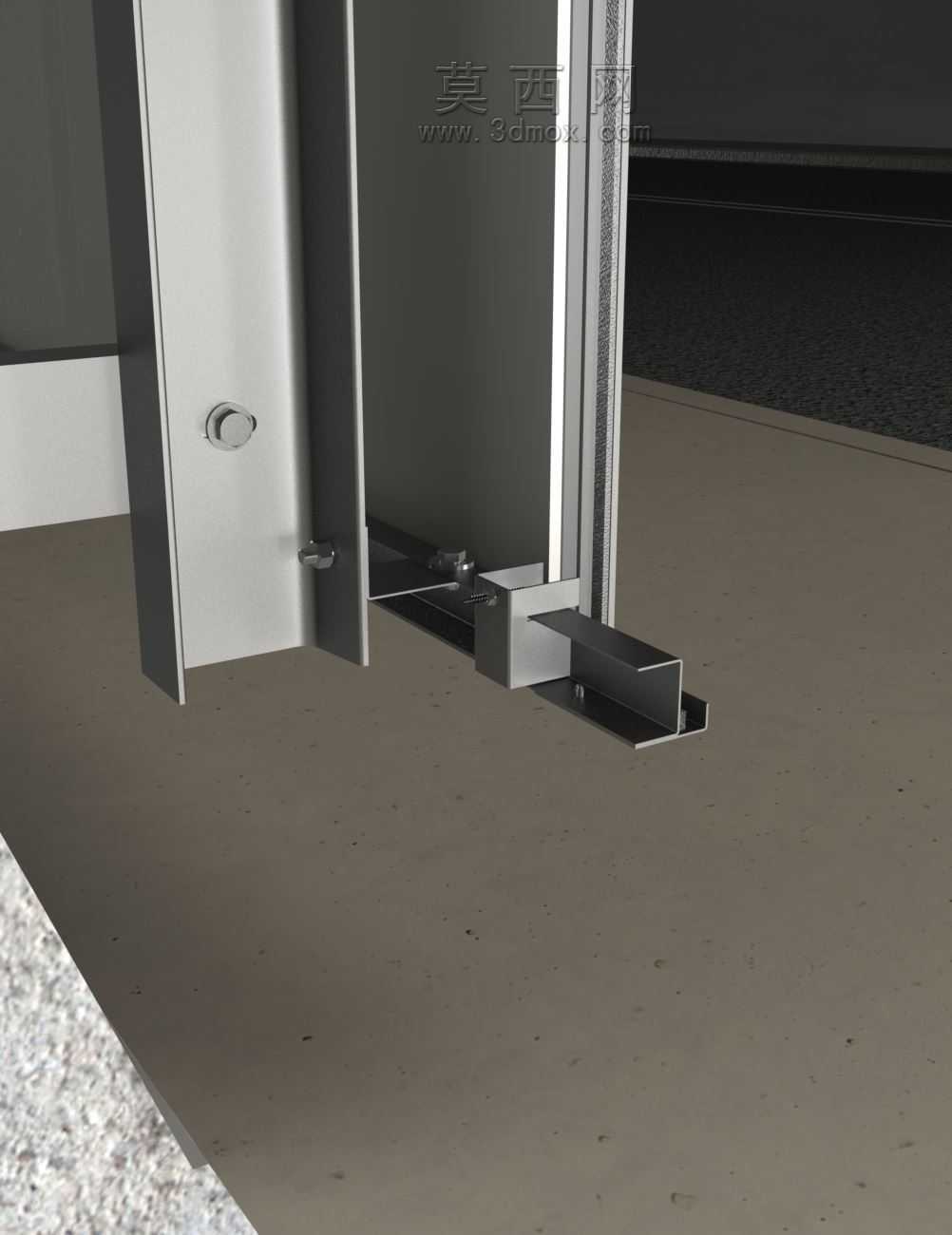

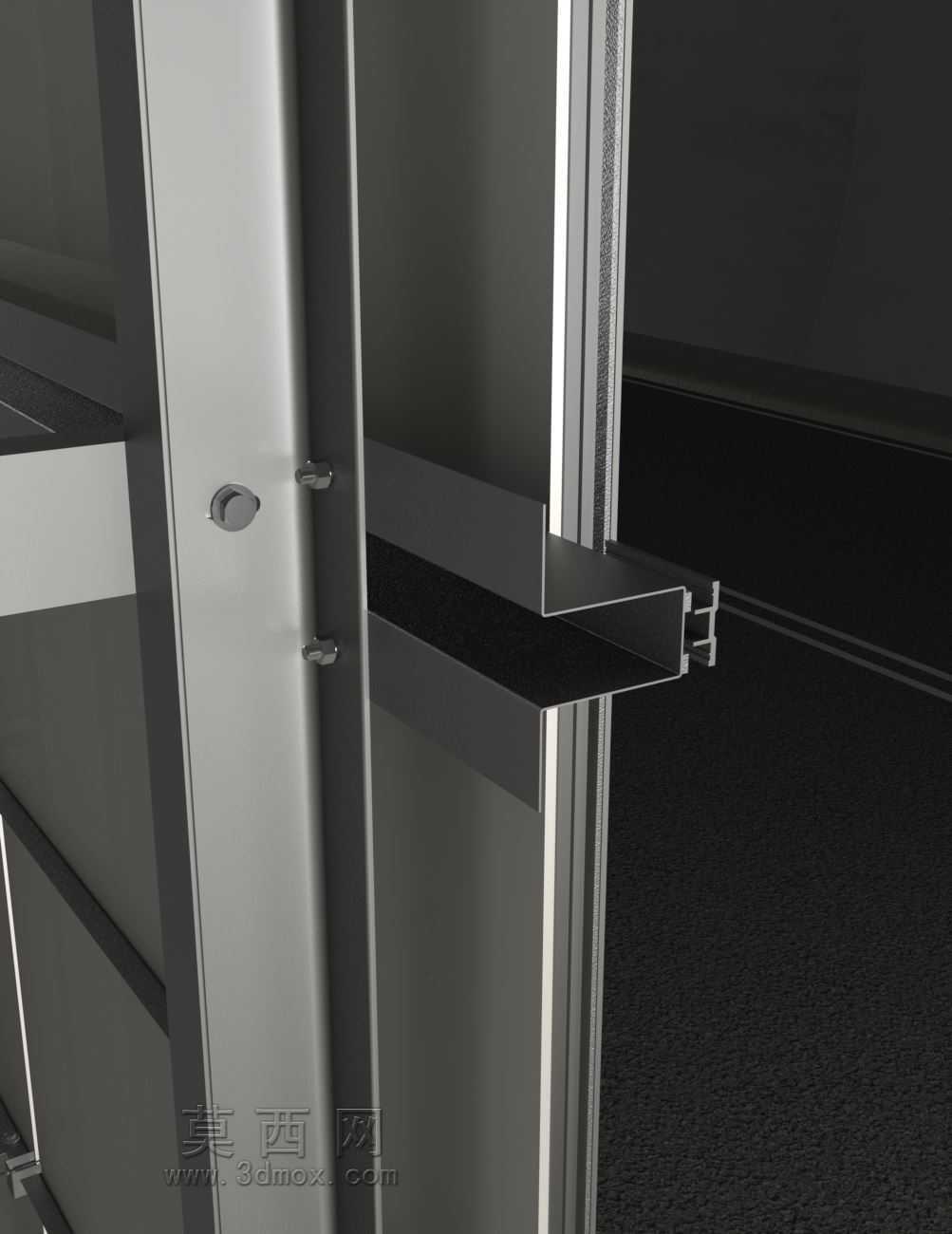

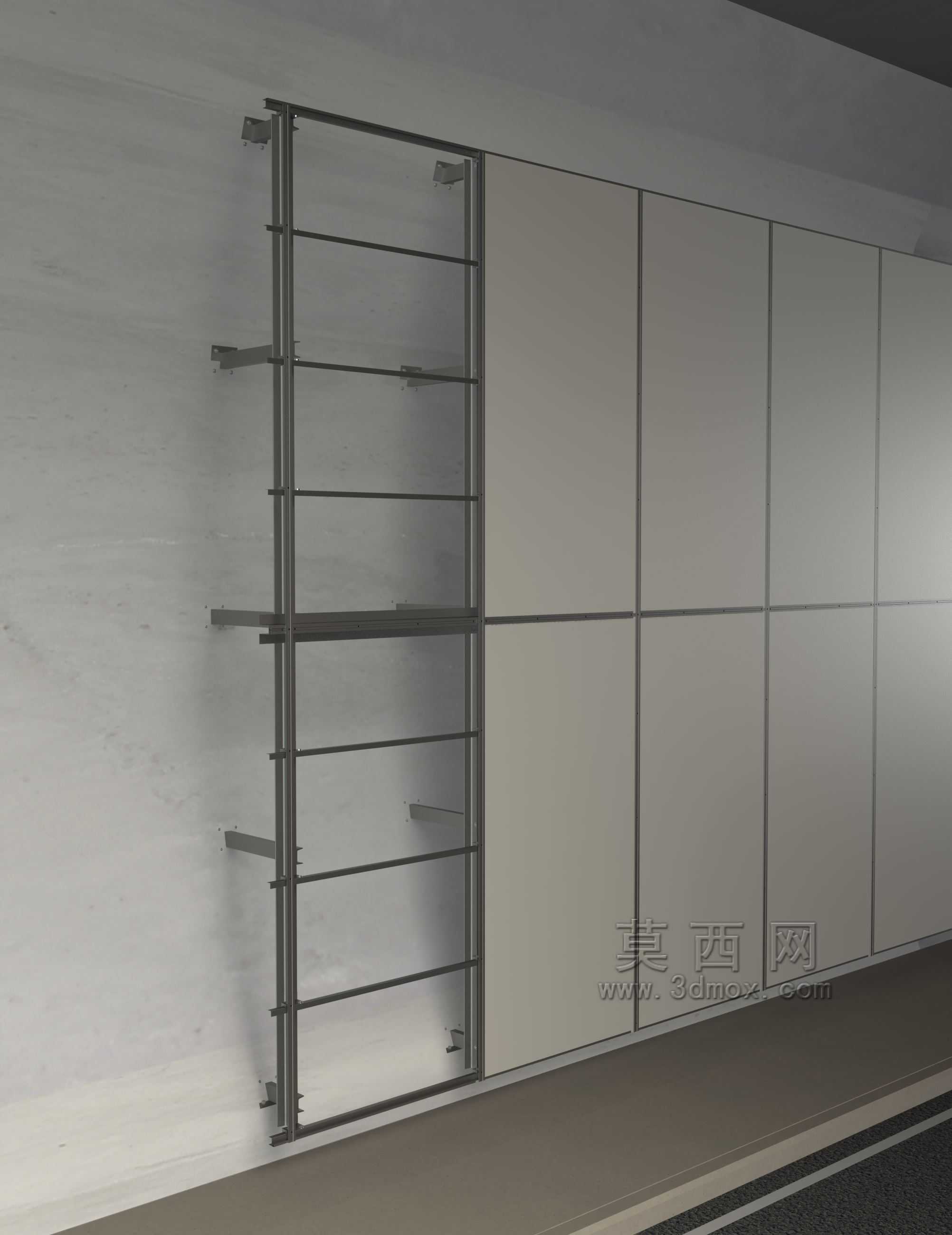

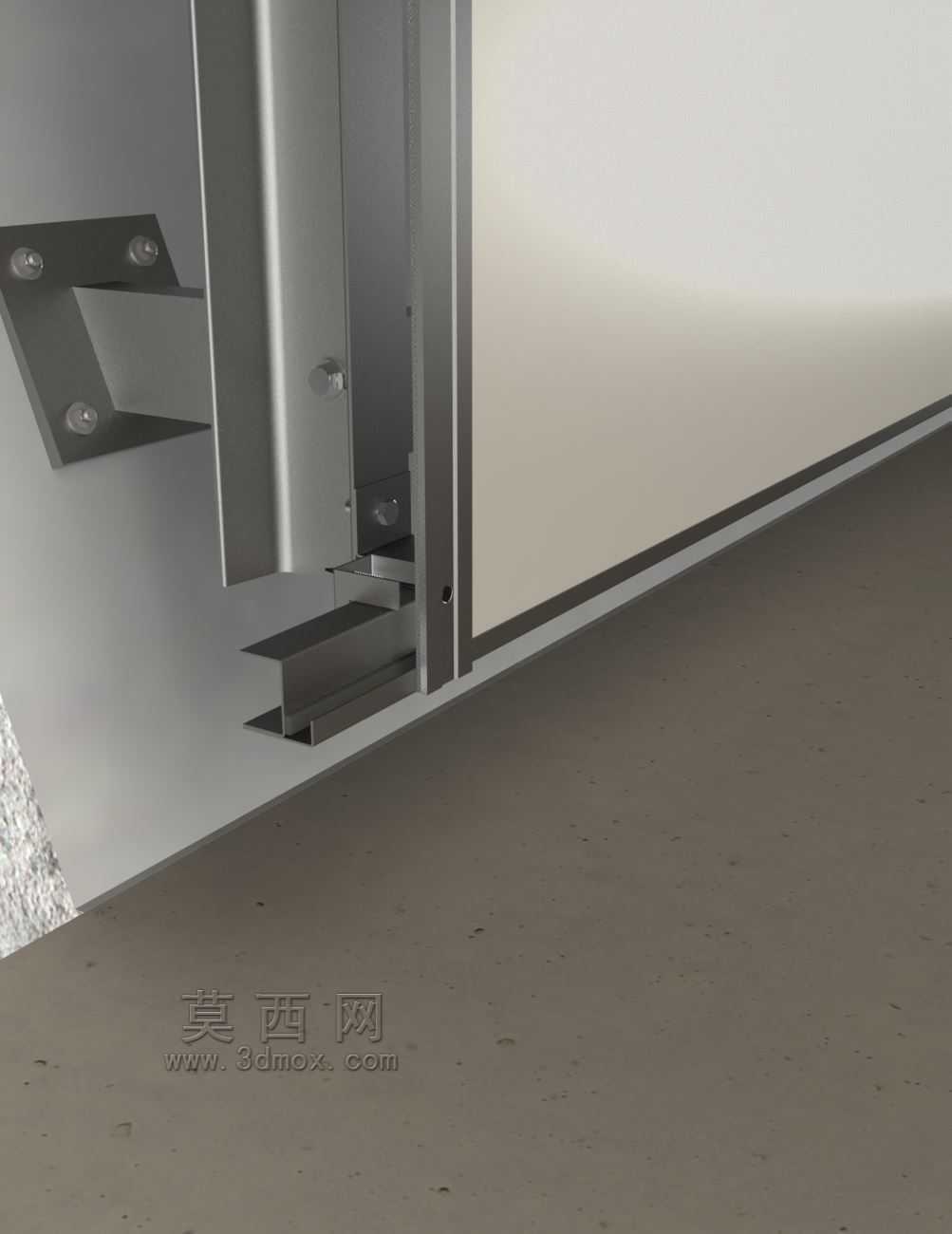

　　这类破碎屏障结构主要应用于存在物料飞溅、碎块弹射风险的工业作业区域，比如破碎车间的工位隔离、建材加工区的墙面防护、矿山粗碎工段的操作区围挡，核心作用是阻挡作业过程中产生的高速飞溅碎块，避免碎块直接冲击墙面结构或者飞出作业区伤及周边人员、设备。从结构组成来看，整套屏障采用侧装挂接的支撑框架搭配模块化面板的组合形式，支撑框架通过多组膨胀固定座直接锚固在建筑墙体上，固定座沿竖向等距排布，每个固定座都预留了横向调节余量，能够适配墙面存在的小幅平整度误差，避免安装时因为墙面不平导致框架扭曲变形。横向承载梁与竖向连接杆采用螺栓拼接的方式组装，不需要现场焊接，所有连接孔位都做了长圆孔设计，安装时可以根据现场实际的墙体锚点位置微调框架的整体位置，

　　降低现场施工的对位难度。模块化面板采用分块拼接的形式，单块面板的尺寸控制在单人可搬运的重量范围内，面板边缘做了折边强化处理，折边位置刚好卡入支撑框架的预留卡槽内，不需要额外的紧固件就可以完成面板的固定，后期如果某一块面板被飞溅碎块撞击损坏，只需要单独拆下对应面板更换即可，不需要拆解整套屏障结构，大幅降低后期维护的成本与时间。设计过程中首先考虑的是安装边界的适配性，整套屏障的整体厚度控制在较小范围内，从墙面锚固面到屏障外表面的突出距离经过优化，不会过多占用作业区的通行空间，同时支撑框架的竖向排布避开了墙面常见的管线布设高度区间，安装时不需要额外改移墙面的水电管线。固定座的锚固深度经过核算，能够承受大质量碎块高速撞击产生的瞬时冲击力，

　　避免整个屏障在受冲击时从墙面脱落。面板与框架之间预留了微小的活动间隙，当碎块撞击面板时，间隙可以提供小幅的缓冲位移，分散冲击载荷，避免冲击力直接刚性传递到墙体锚固点，延长锚固结构的使用寿命。在功能设计上，面板表面做了耐磨强化处理，能够长期承受碎块的反复冲刷摩擦，不会轻易出现磨穿、变形的问题，相邻面板之间的拼接缝隙控制在极小范围内，不会出现碎块从缝隙中穿出的情况。支撑框架的所有杆件都做了圆角处理，没有尖锐的外凸棱角，避免安装和维护过程中剐蹭作业人员。整套结构的所有零部件都采用标准化设计，同规格的固定座、横梁、连接杆、面板都可以通用互换，不管是新安装项目还是后期扩容、改造，都可以直接采购对应标准件快速组装，不需要单独定制加工构件。

　　从实际使用场景来看，这类屏障既可以沿整面墙体连续布设，也可以根据作业区的防护需求，只在飞溅风险较高的局部墙面安装，框架的长度可以通过增减横梁、连接杆的数量自由调整，适配不同长度、不同高度的防护区域。安装时不需要对原有墙面做大规模改造，只需要按照固定座的孔位标记在墙面上钻孔，打入膨胀螺栓固定好固定座之后，就可以依次组装框架、挂装面板，整套安装流程不需要大型吊装设备，两到三名作业人员就可以完成数十米长度屏障的布设。在结构强度校核阶段，针对不同工况下的碎块撞击参数，分别核算了固定座的拉拔承载力、横梁的抗弯强度、面板的抗冲击变形量，确保在常见的碎块尺寸、撞击速度下，整套结构不会出现结构性失效，同时在满足强度要求的前提下尽可能优化构件的截面尺寸，降低整体的材料用量与自重，减少对墙体的载荷负担。
