蒸压纤维水泥增强外墙挂板构造设计

　　这套三维构造模型还原的是蒸压纤维水泥增强硅酸钙板作为外墙饰面的干挂安装体系，在民用建筑外墙翻新、轻钢装配式建筑外围护、工业厂房外墙饰面改造场景中应用广泛，区别于传统湿贴石材、抹灰饰面的施工逻辑，干挂体系完全通过金属连接件承载板材荷载，避免了温变应力下的饰面脱落、空鼓问题。从模型剖切结构可以看到，整套构造从基层到饰面层共分为四个功能层级，最内侧为混凝土结构基层或轻钢龙骨承重基层，承担整套挂装体系的全部静载与风载，向外依次铺设保温隔热层、空气流通层、纤维水泥增强板饰面层，其中空气流通层的预留是设计核心，厚度控制在20mm到40mm区间，既可以通过空气流动带走保温层内的冷凝积水，也能削弱室外温度波动向室内传递的效率，

　　同时为金属挂件的安装调节预留操作空间。模型中呈现的金属挂件采用L型镀锌钢构件，通过膨胀螺栓与结构基层固定，挂件上预留长圆孔调节位，可在安装时根据板材排版误差进行上下、前后三个维度的位置微调，单块板材的上下边各设置两处挂点，挂点距离板材端部的尺寸控制在板长的1/4位置，避开板材应力集中的边角区域，防止运输、安装过程中板材崩边开裂。蒸压纤维水泥增强板本身的厚度在模型中按常规工程选型设置为12mm，板材四边做倒角处理，安装后板缝预留5mm宽打胶位，填充中性硅酮耐候密封胶，既可以适应板材热胀冷缩的变形量，也能阻挡雨水渗入构造层内部。设计过程中需要重点控制的安装边界包括：挂件的排布间距不能超过600mm，

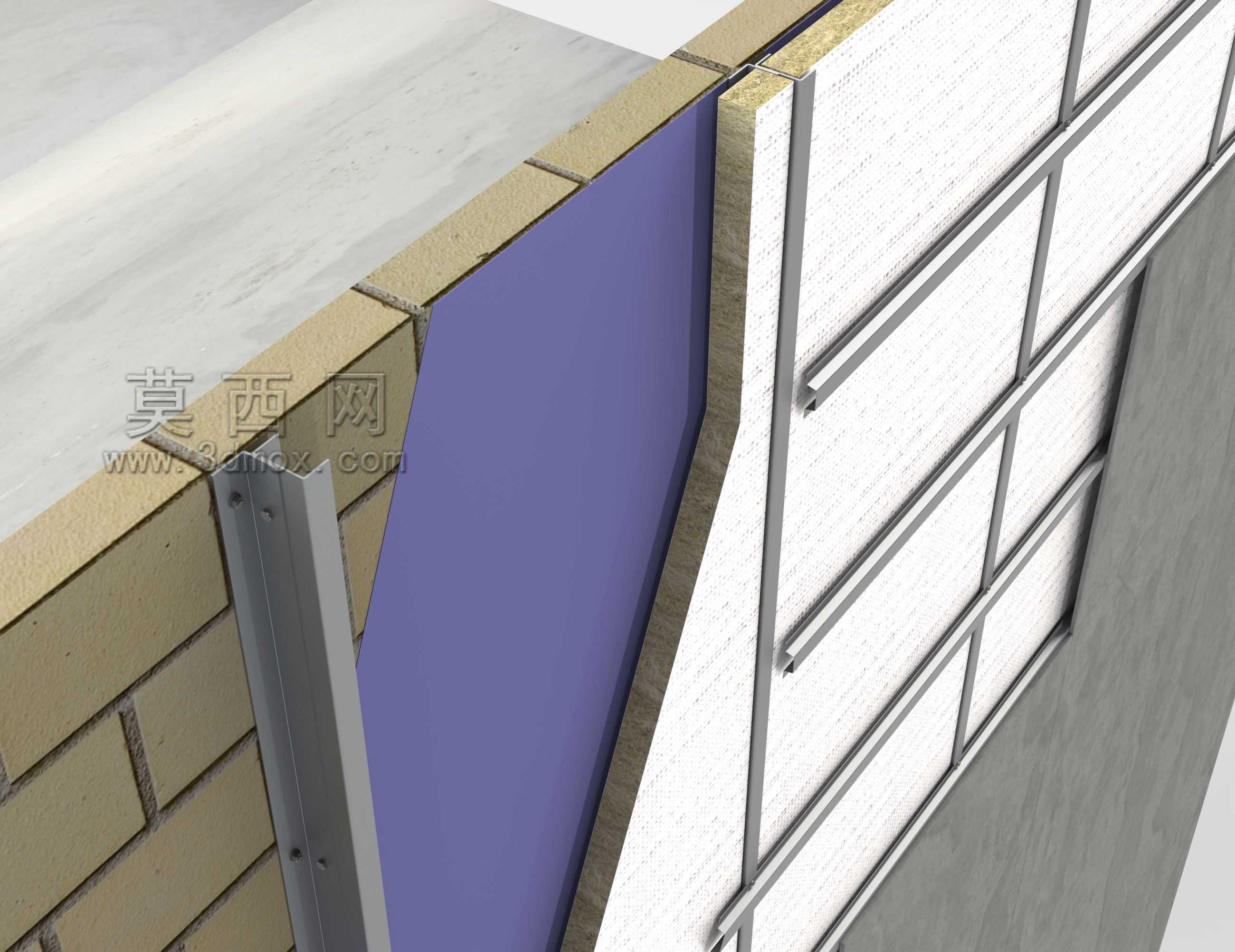

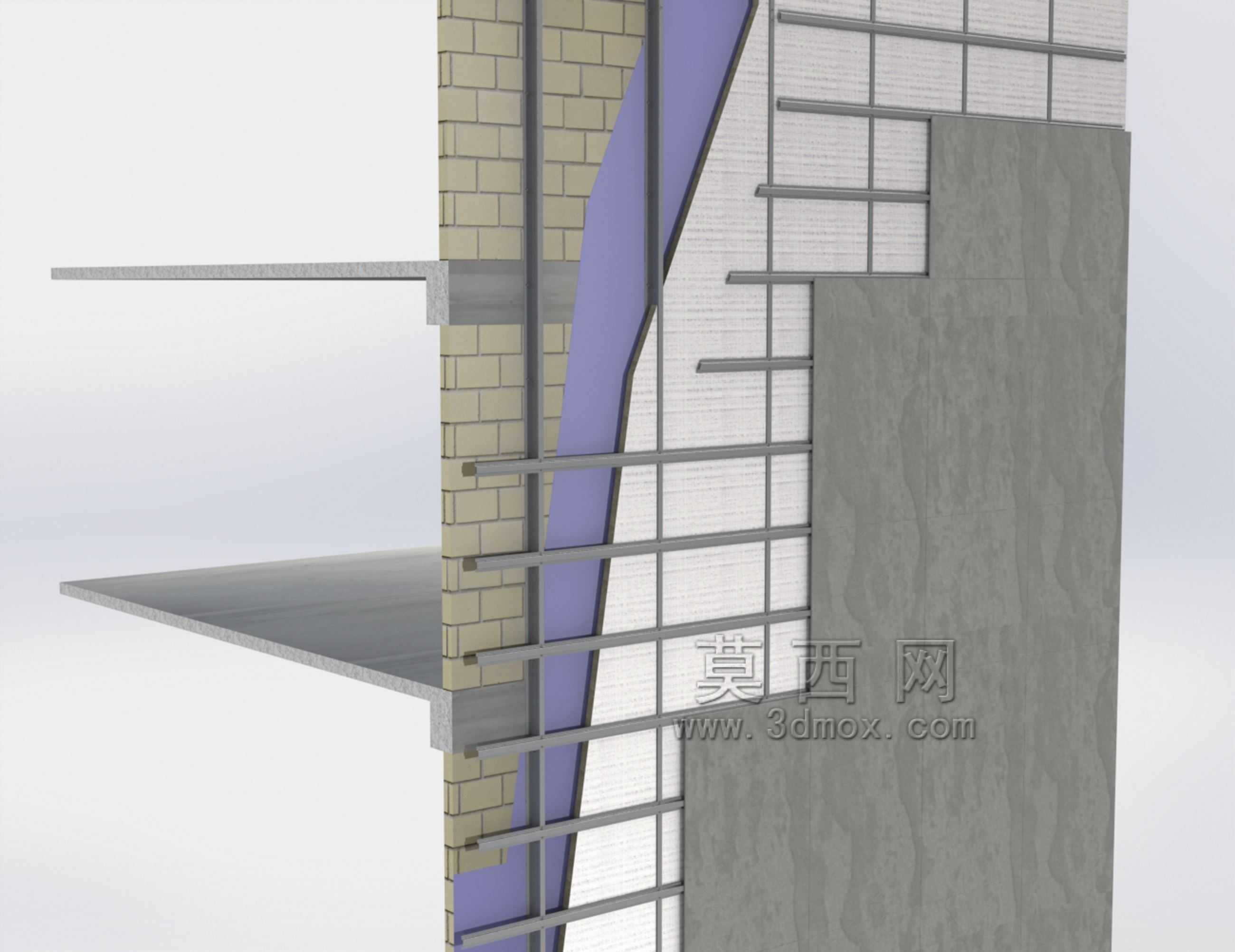

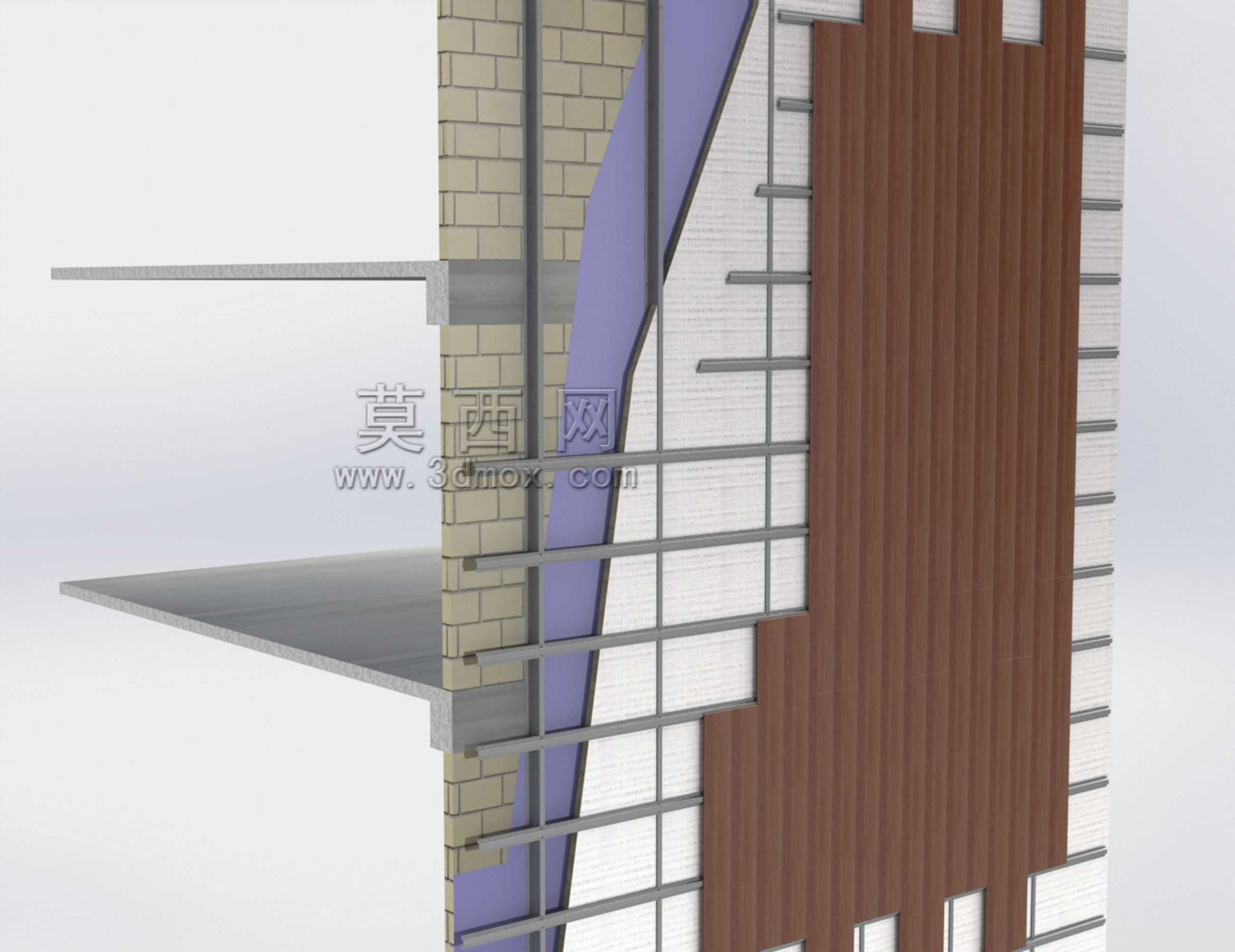

　　对应单块板材的幅面尺寸控制在1220mm×2440mm的常规工程规格内，避免板材跨度过大在风载作用下产生挠度变形；保温层的厚度根据不同气候区的节能要求调整，但不能侵占空气流通层的预留空间，所有金属挂件都需要做热镀锌防腐处理，镀锌层厚度不低于85μm，避免长期处于潮湿空气层内出现锈蚀失效。从建模逻辑来看，这套构造模型采用分层剖切的展示方式，刻意保留了各构造层的材质区分，左侧的砖砌体部分是外墙外保温改造的常见基层类型，右侧的混凝土基层对应新建现浇混凝土建筑的外墙工况，金属龙骨的排布采用竖龙骨为主、横龙骨为辅的框架结构，竖龙骨的排布间距与板材幅面宽度匹配，横龙骨仅在板材挂接位置设置，减少金属耗材的同时降低冷热桥的传导面积。实际工程应用中，

　　这套构造体系的施工顺序是先完成基层平整度处理，弹出龙骨安装控制线，固定竖向主龙骨后再安装挂接件，随后铺设保温板材并临时固定，最后挂装纤维水泥面板，调整板缝平整度后完成密封胶打注，相比传统外墙饰面施工，干挂作业受天气影响更小，施工效率可提升40%以上，同时纤维水泥板本身的A1级防火性能、耐候抗冻性能也能满足不同气候区的外墙使用要求，板材表面可做氟碳喷涂、仿石纹理处理，适配不同建筑的外观设计需求。模型中特意呈现了板缝位置的构造细节，相邻板材的挂接件独立设置，避免单块板材变形时牵拉相邻板块，所有挂件与板材接触的位置都设置了橡胶减震垫片，既可以缓冲风载下的板材振动，也能避免金属构件与水泥板材直接接触产生的电化学腐蚀。在结构受力计算层面，这套挂装体系可承受的基本风压值按0.55kN/㎡设计，满足国内大部分地区的高层建筑外墙荷载要求，板材自身的抗折强度达到16MPa以上，配合合理的挂点排布，不会出现正常使用状态下的板材断裂问题。
