三耳带内螺纹安装固定耦合连接件

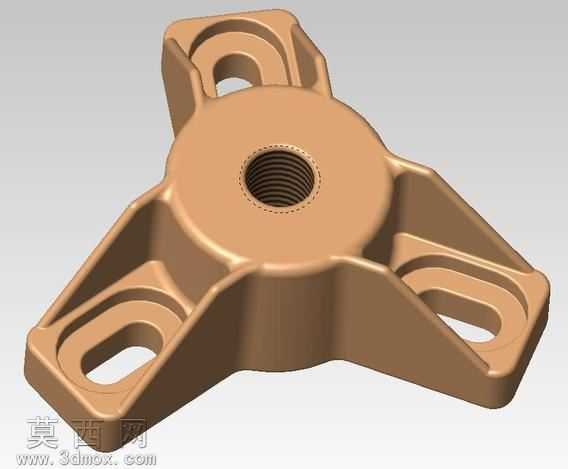

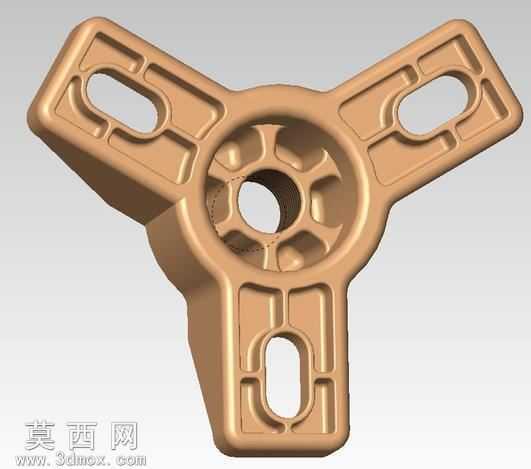

本作品为三耳式耦合连接固定件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各安装位的尺寸精度与装配适配性，首先以中心轴线为基准绘制中心基体的截面轮廓，通过旋转凸台命令生成带内螺纹孔的中心主体结构，内螺纹部分采用标准机械牙型参数建模，还原螺纹的牙距、牙高特征，保证与对应外螺纹构件的旋合适配。随后以中心基体为基准，沿圆周120°均布绘制三个安装耳的轮廓草图，通过拉伸凸台生成耳片基础结构，再对耳片上的长圆形安装孔进行切除拉伸，长圆孔的设计可适配安装过程中的位置公差调整，降低装配对位难度。建模阶段对所有棱边进行圆角过渡处理，既消除应力集中隐患，也还原实际五金零件的工艺特征，避免尖锐边角带来的加工与使用风险。材质渲染阶段选用铜合金金属材质，调整材质的漫反射、粗糙度与金属度参数，还原铜质零件温润的金属光泽与表面细微的磨砂质感，渲染时采用柔和的三点布光方案，主光源从斜上方投射突出零件的主体轮廓与结构起伏，辅助光源补光消除暗部死黑，轮廓光勾勒零件边缘提升立体感，清晰呈现中心螺纹孔的牙纹细节、耳片的加强筋结构以及各曲面的过渡关系。结构设计上，三个安装耳与中心基体的衔接处做了加厚过渡与加强筋设计，提升整体结构强度，可承受多方向的连接载荷，中心内螺纹作为主连接接口，三个耳片的长圆孔用于穿装螺栓完成与基座的固定，整体结构对称，受力均匀，适用于管路连接、设备部件耦合固定等场景，设计过程中充分考虑零件的压铸加工工艺性，所有拔模角度统一设置，避免出现倒扣结构，保证后续开模生产的可行性，各壁厚均匀过渡，避免压铸过程中出现缩孔、缺料等缺陷。
