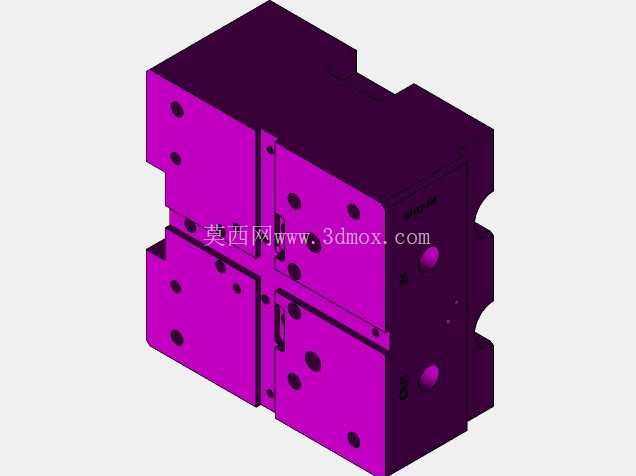

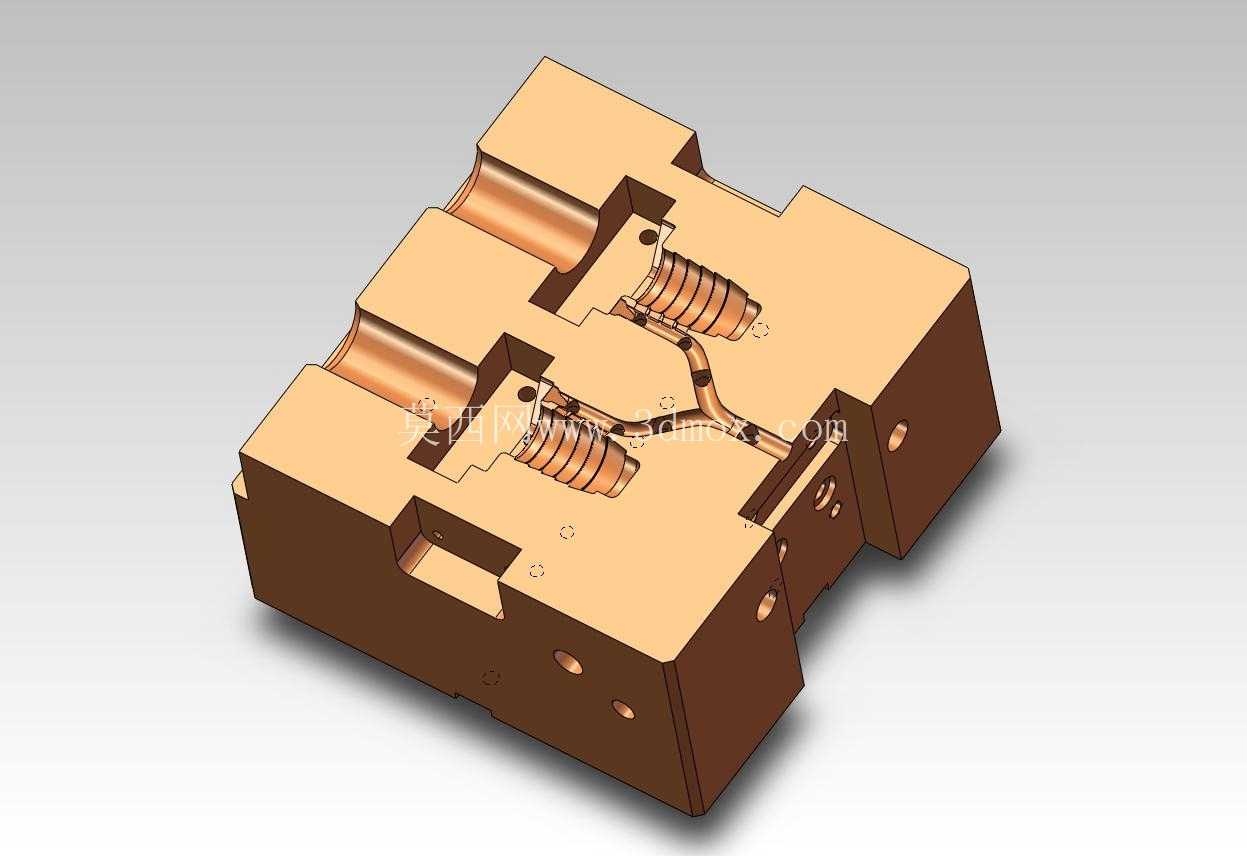

从结构布局来看,这套模架采用分体式侧滑块设计,滑块的成型面直接加工出软管接头的外螺纹段、环形密封槽的型腔,滑块与模架主体的导向采用斜楔配合+导轨定位的组合方式,合模时斜楔面提供足够的锁模力,抵消压铸过程中金属液充型带来的侧向胀型力,避免滑块移位造成的铸件飞边、尺寸超差问题。模架的顶出机构没有采用常规的全平面顶针布局,而是针对软管接头的成型位置,在滑块抽芯完成的退刀行程内预留顶出间隙,顶杆的排布避开了铸件的密封配合面,全部布置在接头的非配合端面、流道凝料位置,避免顶杆痕迹影响后续接头的装配密封性能。这套模架结构针对带侧向倒扣特征的软管接头类压铸件开发,核心解决这类带内凹、侧孔特征的五金管件在压铸成型后的侧向脱模与平稳顶出问题,在水暖配件、气动管路连接元件的批量压铸生产场景中应用广泛。日常接触的气动软管快插接头、水暖编织管接头、液压油路过渡接头这类带侧向环形卡槽、侧孔的零件,都需要依靠这类带侧出机构的模架完成成型,这类零件的侧向特征如果采用强制脱模会直接拉伤铸件表面,破坏密封配合面的精度,因此侧抽芯与顶出动作的配合精度直接决定了成品的合格率。
设计过程中首先要匹配压铸机的安装边界,模架的周向安装孔位、浇口套的同轴度、推板的行程距离都要对应选定压铸设备的技术参数,侧滑块的抽芯行程需要完全覆盖接头侧向特征的最大倒扣深度,预留3-5mm的安全退刀距离,避免抽芯不到位造成的顶出时铸件拉伤。滑块的冷却水道布局沿着成型面的轮廓等距排布,保证压铸过程中型腔各区域温度均匀,避免局部过热造成的铸件粘模、缩孔缺陷,滑块与模架主体的贴合面开有集渣槽,能够收集合模时残留的金属飞边、杂质,避免长期生产过程中杂质卡滞滑块造成的合模精度下降。模架的分型面采用阶梯式贴合设计,在型腔周围设置了连续的溢料槽,能够将充型前端的冷金属、氧化渣导入溢料槽内,减少铸件内部的夹渣缺陷。
在实际生产适配中,这套侧模架可以通过更换滑块成型镶块,适配不同外径规格、不同倒扣深度的软管接头类压铸件生产,不需要更换整套模架主体,大幅降低多规格小批量产品的模具开发成本。侧抽芯的动作驱动可以根据压铸机的配置选择斜导柱驱动或者液压抽芯器驱动,对于抽芯力较大的黄铜材质接头,采用液压抽芯的方式能够提供更稳定的抽芯动力,避免斜导柱受力过大出现断裂、变形问题;对于锌合金这类熔点较低、抽芯力较小的材质,采用斜导柱驱动就能满足生产需求,结构更简单维护成本更低。模架的顶出行程需要匹配铸件的总高度,保证顶出后铸件能够完全脱离型腔,方便操作人员或者取件机械手直接取件,顶杆的固定端采用止转销定位,避免长期往复运动过程中顶杆出现转动,刮伤型腔表面。
导向件全部采用标准模架配件,导柱导套配合间隙控制在0.02mm以内,保证合模过程中动定模的同轴度,避免出现型腔错位造成的铸件壁厚不均问题。在流道设计上,浇口开设在两个接头型腔的中间位置,采用分支式横流道同时填充多腔,金属液的充型流程更短,能够减少充型过程中的温度损失,降低冷隔缺陷的出现概率。排气槽开设在滑块与定模的贴合面末端,深度控制在0.08-0.12mm,既能顺畅排出型腔内的空气,又不会让金属液钻入排气槽形成飞边。这套模架结构经过长期生产验证,各运动部件的磨损量控制在合理范围内,日常维护只需要定期给滑块导向面、顶杆配合面涂抹耐高温润滑脂,检查斜楔面的磨损情况,就能保证长期稳定生产,生产出的软管接头铸件尺寸精度能够达到CT6级,表面粗糙度满足后续电镀、抛光的加工要求,不需要额外的大量后处理工序,能够有效提升生产效率,降低单件的生产成本。
