软管耦合件注塑成型顶边模具结构

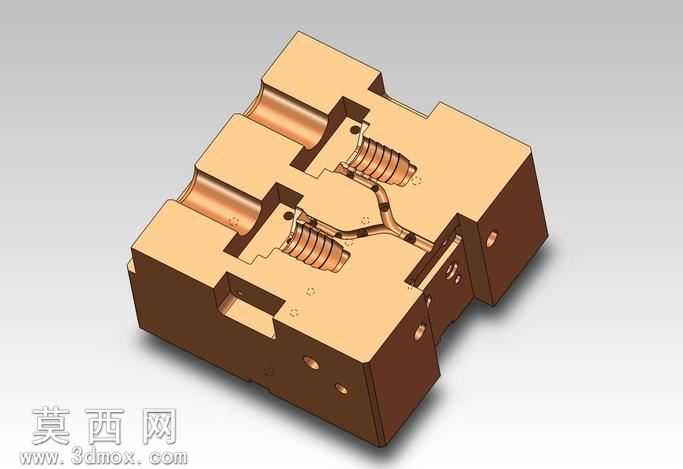

本作品为软管耦合件的注塑成型顶边模具结构三维建模成果，建模过程中严格遵循注塑模具设计的行业规范，完整还原了模具的核心成型与装配结构。模型采用分块式模仁布局，清晰呈现了对应软管耦合件外形的型腔结构，以及适配产品内螺纹特征的螺旋成型镶件，所有孔位、定位槽、配合面均按照实际生产的公差要求进行建模，保证各组件的装配干涉检查完全通过。渲染阶段采用金属模具钢材质搭配模仁部分的铜合金镶件材质表现，通过光影调整突出模具分型面的贴合精度、流道的走向布局以及冷却水路的预留位置，清晰展示模具合模后的整体形态与开模方向的结构逻辑。设计思路围绕软管耦合件的批量生产需求展开，针对产品带内螺纹、多分支对接的结构特点，采用了哈夫式滑块抽芯结构配合螺纹旋转脱模的设计逻辑，在模型中完整呈现了滑块的导向槽、锁紧面以及螺纹镶件的安装定位结构，同时预留了顶针板的顶出位置，保证注塑完成后产品可以顺利脱模，避免出现粘模、顶出变形等生产问题。模型中还还原了模具的定位销孔、紧固螺丝孔等装配细节，流道采用平衡式布局设计，保证熔融塑料可以同时填充各个型腔位置，减少产品成型后的内应力与飞边缺陷。考虑到该模具已投入实际生产多年，建模时完全复刻了量产模具的结构细节，没有添加理想化的非生产结构，所有倒角、避空位均按照实际加工工艺要求设计，可直接用于模具结构参考、生产工艺教学以及同类型产品的模具设计方案参考，帮助设计人员快速掌握带螺纹特征的软管类注塑件模具的设计要点，理解哈夫结构与螺纹脱模结构的配合逻辑，为同类模具的设计优化提供直观的三维结构参考。
