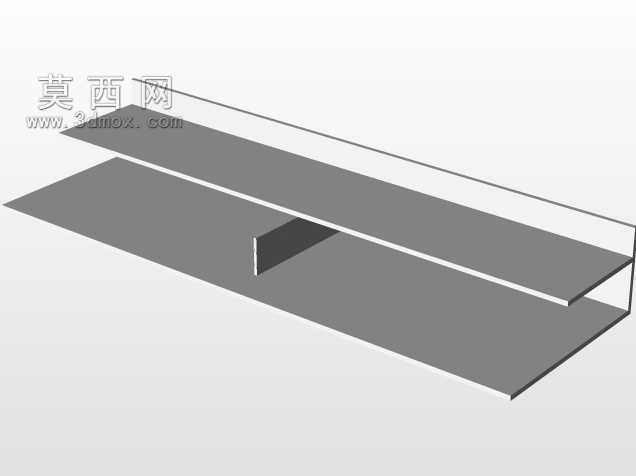

建筑消防用竖立防烟屏障结构设计

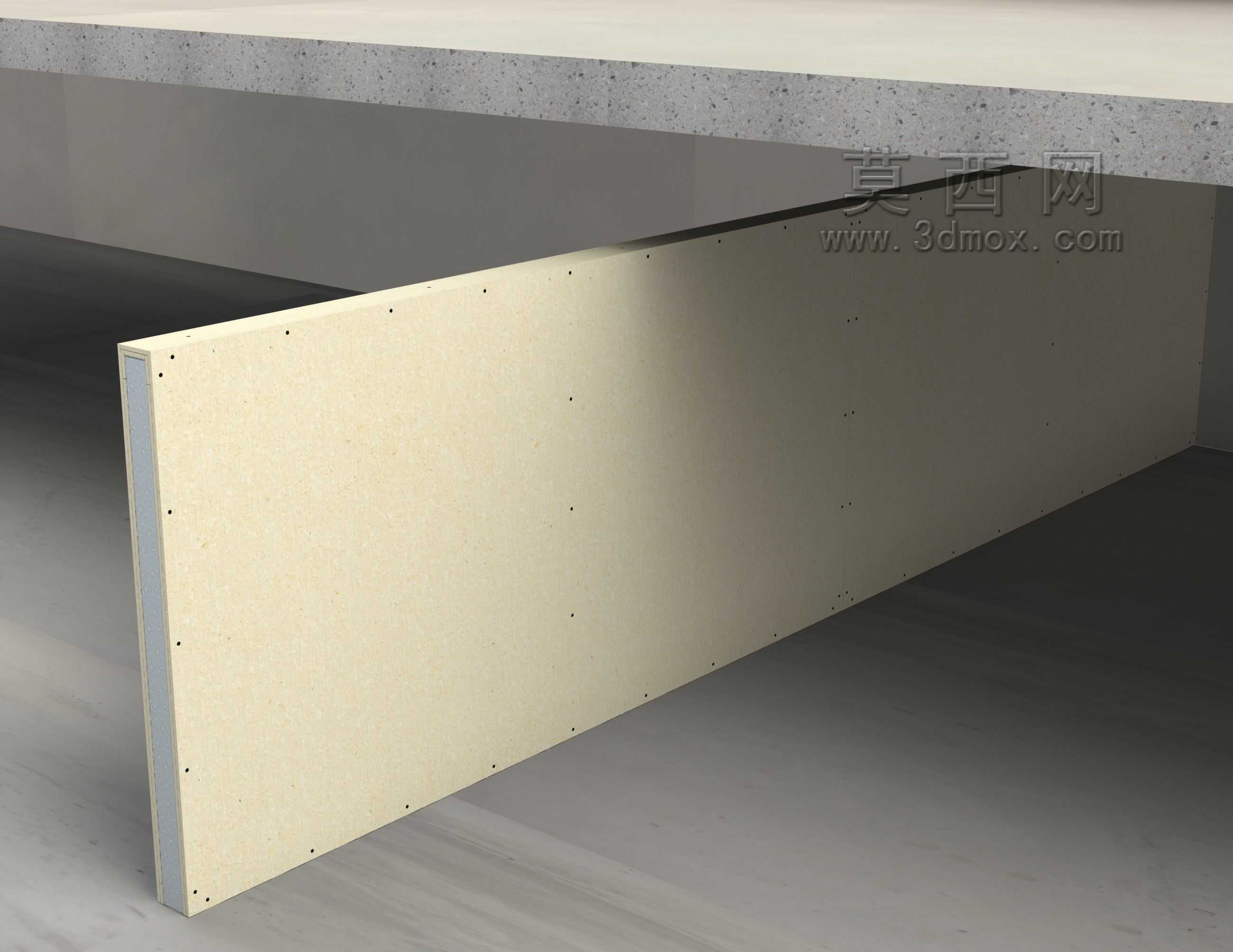

　　在民用与工业建筑的消防防烟系统设计中，挡烟设施是控制烟气扩散、保障人员疏散通道清晰的核心构件之一，本次呈现的竖立防烟屏障，主要应用于大跨度空间的防烟分区边界设置，常见于地下车库、大型商超、敞开式办公区、工业厂房的吊顶下方区域，区别于传统下垂式柔性挡烟垂壁，该竖立形式的屏障可适配无吊顶或管线排布复杂的建筑顶面场景，无需依托吊顶龙骨做隐藏式安装，可直接固定于建筑结构梁底或混凝土顶板下方，在排烟系统启动前形成物理挡烟边界，将火灾产生的高温烟气限制在特定防烟分区内，避免烟气无规则蔓延至相邻疏散区域，为人员逃生和消防救援争取有效时间。从功能特性来看，该防烟屏障采用复合防火板材作为主体挡烟面，板材边缘做金属包边加固处理，

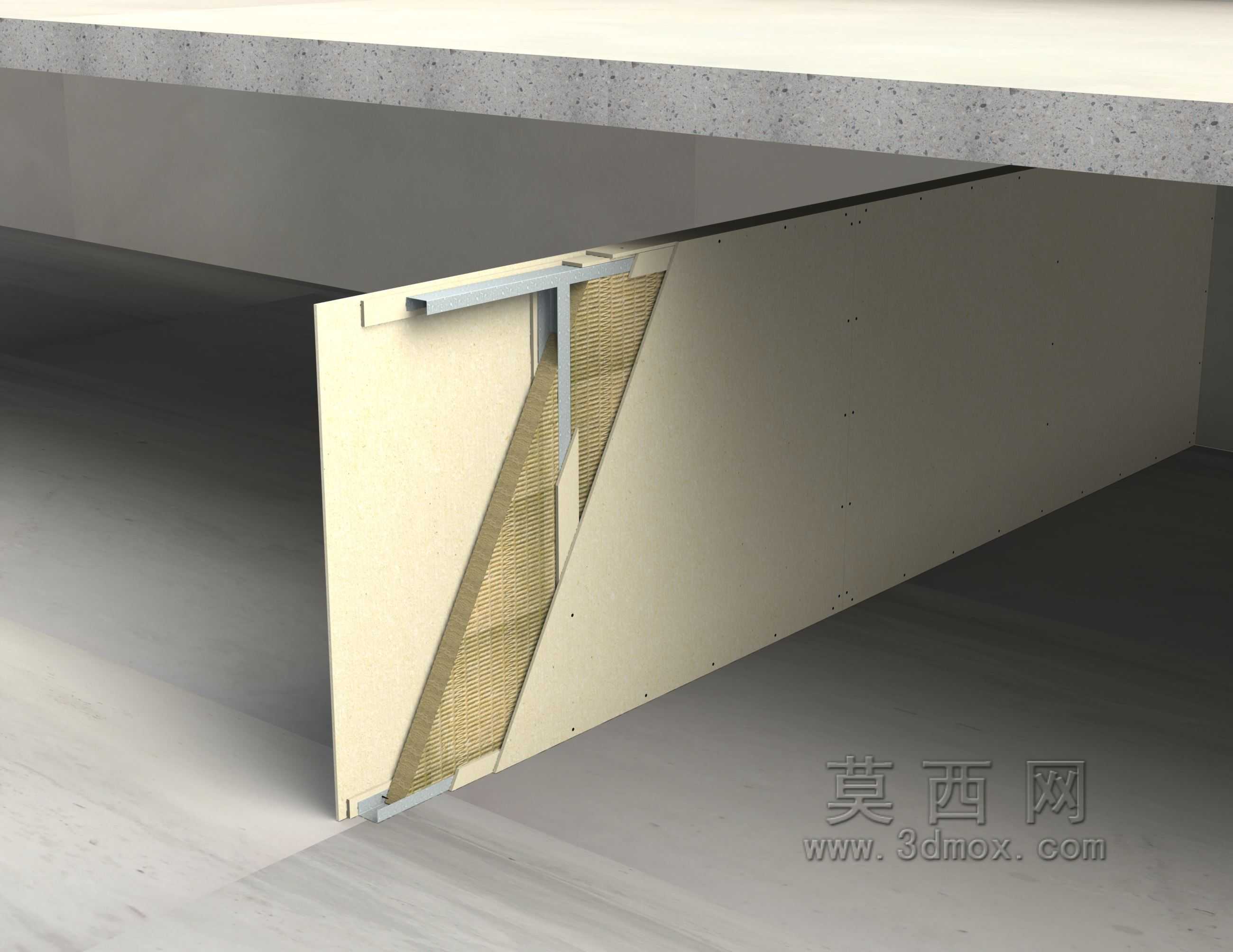

　　整体刚性优于常规柔性防火布材质的挡烟设施，日常状态下无需翻转升降，固定安装后即可持续发挥挡烟作用，不存在活动机构卡滞、失效的风险，适配长期无需变动挡烟边界的建筑区域。设计过程中，首先结合建筑防烟分区的规范要求确定单块屏障的有效挡烟高度，确保屏障下沿距离地面的净高满足疏散通行要求，同时保证挡烟深度符合烟气流动的控制阈值，避免烟气从屏障下沿溢出至相邻分区；主体板材选用高密度防火复合板，板材表面做平整化处理，拼接处采用企口咬合结构，减少板材拼接缝隙，防止高温烟气从拼接缝隙穿透；固定端采用镀锌金属角码与结构梁连接，角码沿屏障长度方向等距排布，每个固定点的锚固深度结合建筑结构面的材质做对应调整，混凝土结构面采用膨胀螺栓固定，

　　钢结构梁面采用夹持式固定件连接，避免对原有建筑结构造成额外损伤。安装边界方面，屏障的长度可根据防烟分区的实际跨度做模块化拼接，单块标准板材的宽度适配常规运输与现场安装的操作空间，拼接完成后整体屏障的直线度偏差控制在规范允许范围内，避免出现局部凸起或凹陷影响挡烟效果；屏障与建筑顶面的衔接处采用防火密封胶填缝处理，封堵顶部缝隙，防止烟气从屏障与结构面的间隙窜流；屏障侧边与建筑立柱、墙体的衔接处同样做密封收边处理，确保整个挡烟边界的连续性。在实际工程应用中，该类竖立防烟屏障可与机械排烟系统联动配合，当火灾探测系统触发报警后，对应防烟分区的排烟口开启，屏障将烟气围挡在排烟口覆盖区域内，提升排烟效率，降低烟气在大空间内的扩散速度；

　　相较于活动式挡烟垂壁，该固定竖立屏障的后期维护成本极低，无需定期对翻转机构、驱动电机做检修保养，仅需日常巡查板材是否存在破损、固定件是否松动即可，适配运维能力有限的建筑场景。设计时还需考虑屏障自身的耐火极限要求，主体板材的耐火性能需匹配对应建筑的防火等级，确保在火灾高温环境下，屏障在规定时间内不会出现变形、垮塌、穿透等失效情况；板材的固定连接件全部采用不燃材质，避免在高温下连接件失效导致屏障脱落。针对不同建筑的管线排布情况，该屏障可在现场做局部裁切开孔，避让消防管线、通风管道、电缆桥架等设施，开孔周边做金属包边加固，同时开孔与管线的间隙采用防火封堵材料填充，保证挡烟结构的完整性。从结构受力角度分析，屏障整体承受的荷载主要为自身重力以及空调送风、排烟气流产生的水平风压，固定点的排布间距经过受力计算确定，确保在极端风压条件下屏障不会出现晃动、变形，连接点的抗拔力满足荷载要求，避免长期使用后屏障出现倾斜、脱落风险。
