不锈钢楼梯扶手玻璃固定支撑构件

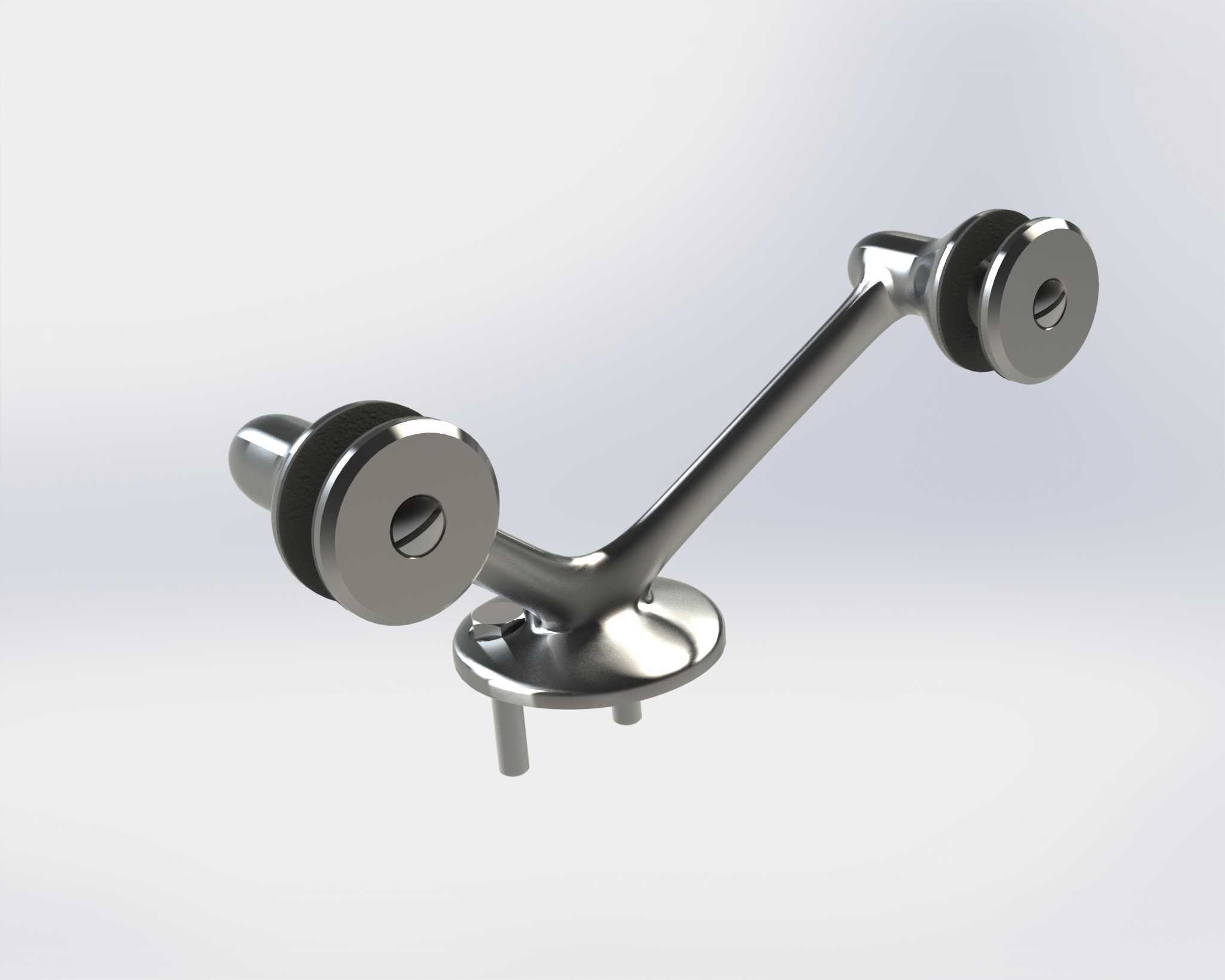

　　在商用建筑、民用住宅的楼梯、阳台、玻璃护栏系统中，这类支撑构件是衔接扶手受力杆与立面玻璃、安装基面的核心受力零件，日常使用中需要持续承受扶手传递的竖向荷载、人员倚靠带来的侧向推力，同时还要兼顾外立面的整洁美观效果，避免外露的连接结构破坏护栏整体的视觉协调性。从结构受力逻辑来看，该构件采用一体化弯折的承力臂设计，主体承力段做了平滑的圆弧过渡，没有直角应力集中区域，在长期交变荷载作用下不会出现应力开裂的问题，承力臂两端的夹持结构采用对称式压合设计，通过内置的橡胶缓冲垫与玻璃接触面贴合，既可以避免刚性接触导致玻璃应力崩边，也能通过预紧螺栓调节夹持力度，适配不同厚度的钢化玻璃安装需求，常规适配的玻璃厚度范围在8mm到12mm之间，

　　覆盖绝大多数室内外护栏的玻璃选型标准。构件底部的安装基座采用圆盘式贴合设计，基座下方带有两个定位销柱，安装时可以先在基面（多为钢结构立柱、混凝土预埋面或者实木扶手基层）预钻对应直径的定位孔，将销柱插入孔内完成预定位，再通过基座上的沉头安装孔拧入固定螺栓完成锁紧，这种预定位结构可以大幅降低现场安装的对位难度，避免安装过程中构件偏移导致的扶手顺直度误差，基座与安装基面完全贴合后，沉头螺栓的头部会陷入基座表面的沉孔内，不会出现凸起刮蹭过往人员衣物的问题，也能减少螺栓外露带来的锈蚀风险。从设计细节上看，两端的玻璃夹持头做了阶梯式结构，外层的压盖直径大于内层的夹持座，安装完成后压盖可以完全遮挡玻璃上的开孔边缘，

　　避免玻璃开孔处的细微崩边外露影响美观，同时压盖与夹持座之间的间隙预留了热胀冷缩的补偿量，在户外温差较大的使用场景下，玻璃受热膨胀或者受冷收缩时，夹持结构不会对玻璃产生硬性挤压，降低玻璃自爆的概率。承力臂的弯折角度经过反复校核，安装完成后扶手的受力中心线与底部安装基座的受力中心线处于同一条受力传导路径上，人员倚靠扶手时的荷载可以直接通过承力臂传递到安装基面，不会在构件内部产生额外的扭矩，长期使用后不会出现构件变形、扶手下垂的问题。在实际选型过程中，这类支撑构件的安装间距通常控制在800mm到1200mm之间，具体间距需要根据扶手的材质、玻璃的厚度以及项目的荷载要求调整，在人员密集的公共区域比如商场楼梯、医院走廊，需要适当缩小安装间距，

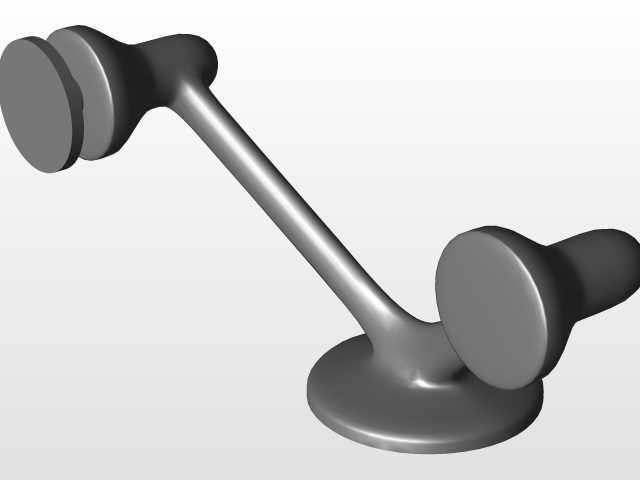

　　提升整体护栏的抗侧向冲击能力，而在普通住宅阳台等人员活动密度较低的区域，可以适当放大间距，在保证安全的前提下控制项目成本。构件的所有外露表面都做了镜面抛光处理，一方面是提升外观质感，与不锈钢扶手、钢化玻璃的视觉效果匹配，另一方面光滑的表面不容易积灰，日常清洁维护时只需要用普通抹布擦拭即可，不会残留卫生死角，同时抛光后的表面致密性更好，在卫生间、户外阳台等潮湿环境下使用时，不容易出现锈蚀、起斑的问题，使用寿命远高于普通铸铁喷塑的同类配件。建模过程中需要重点关注几个配合尺寸的公差控制：夹持头内孔与缓冲垫的配合公差要控制在合理范围，过松会导致缓冲垫容易脱落，过紧则会导致装配时缓冲垫被挤压变形，影响玻璃夹持的均匀性；底部定位销柱的位置度公差需要严格控制，否则现场安装时会出现销柱无法对准预钻孔的问题，导致安装失败；承力臂的弯折角度公差需要控制在±1度以内，否则批量安装时会出现扶手高低不平、顺直度差的问题，影响整体安装效果。另外，构件上所有的棱边都做了R0.5以上的圆角处理，没有尖锐的边角，即使人员意外磕碰也不会造成严重的划伤，符合建筑五金的安全设计规范。
