隧道独立耐火排烟层结构设计

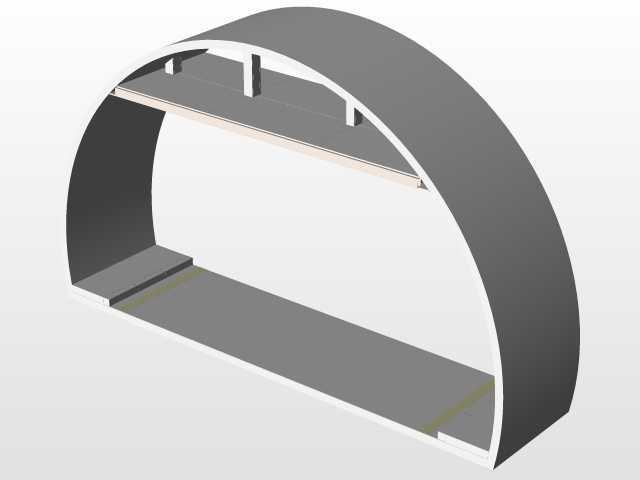

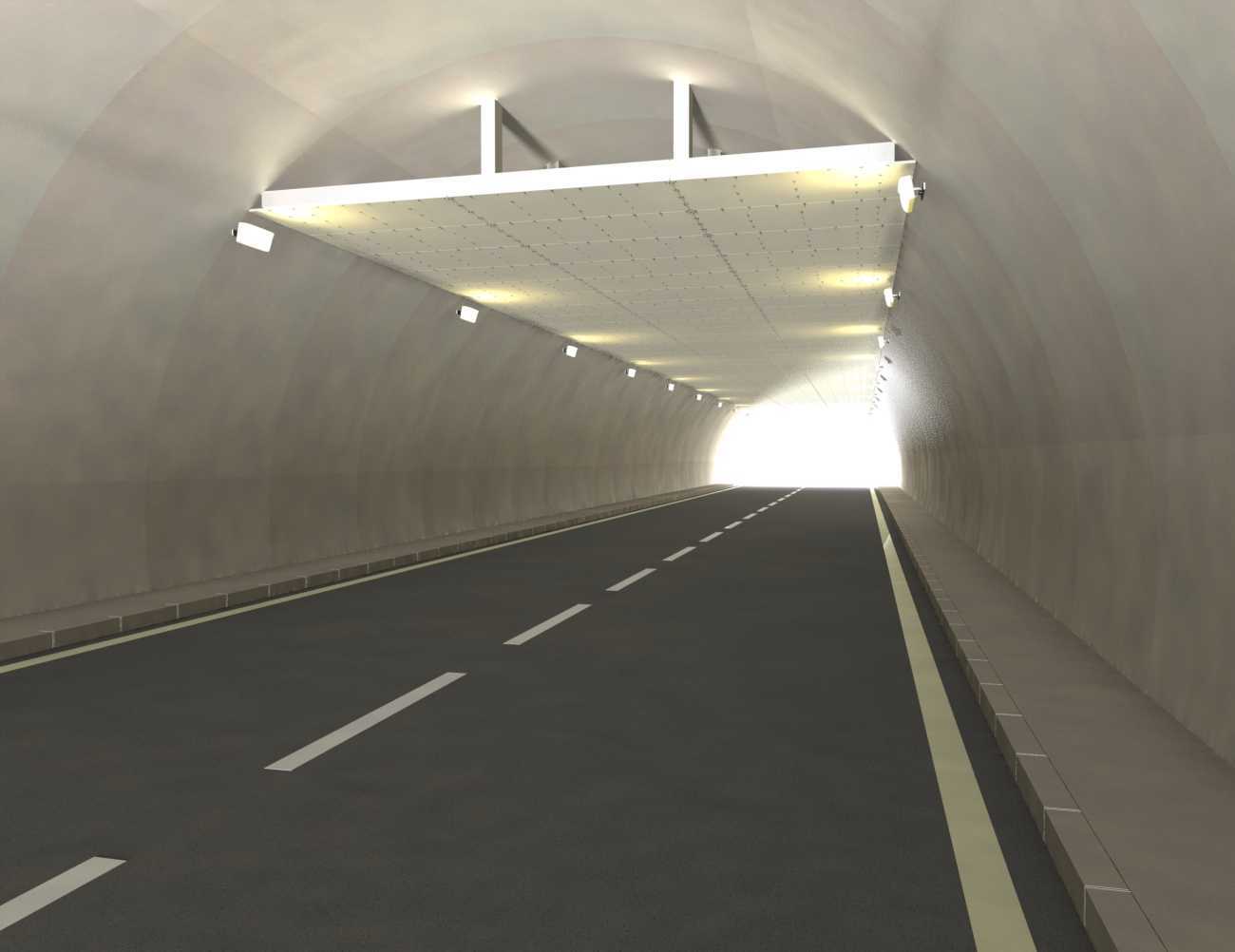

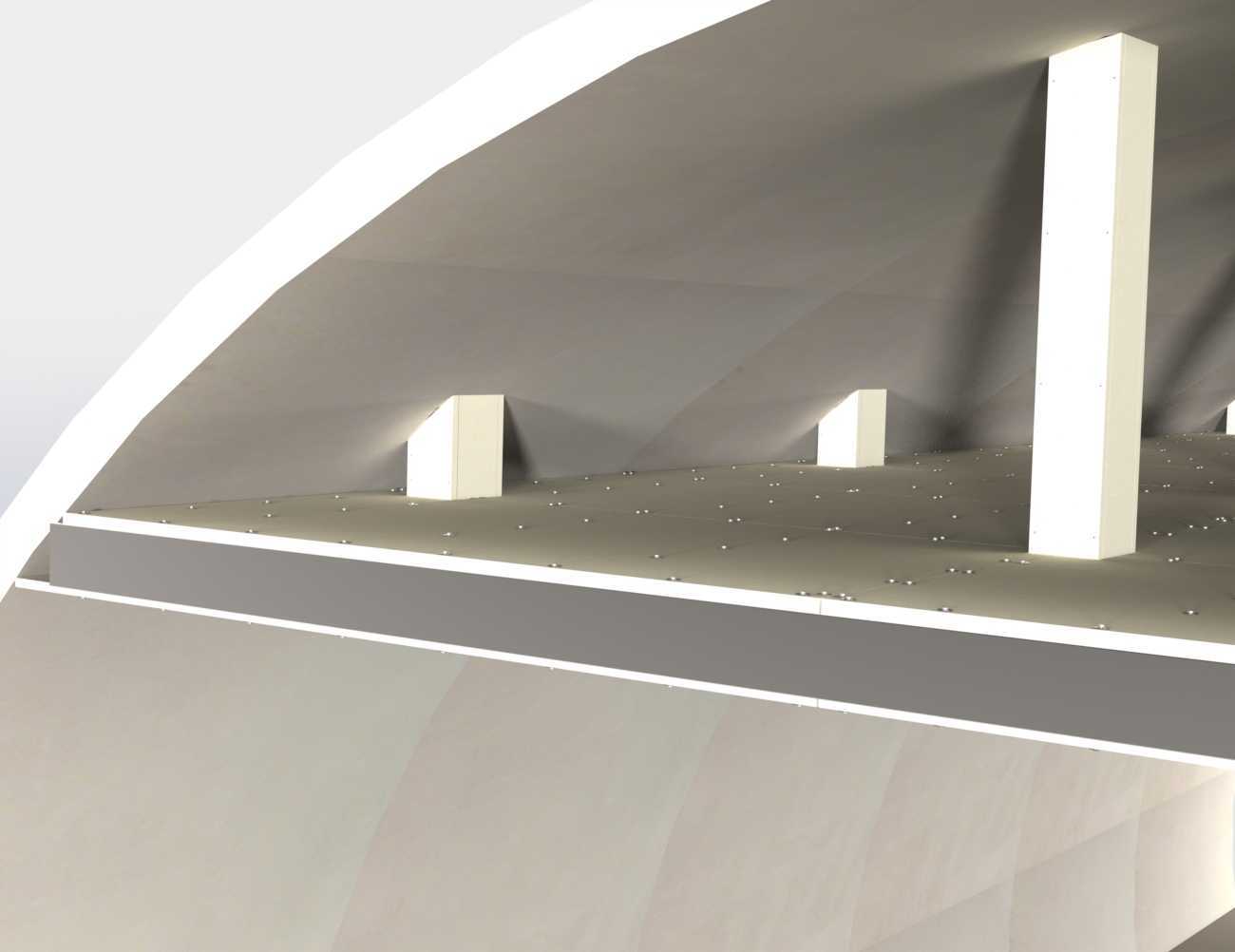

　　在公路隧道、城市地下车行通道这类半封闭狭长空间的消防系统设计中，独立排烟层是控制火灾烟气蔓延、保障逃生通道能见度的核心构件，日常运维中也可辅助隧道内废气的有序排出，避免机动车尾气在隧道内淤积影响通行安全。该排烟层采用独立悬挂安装形式，整体为平板式模块化结构，通过顶部的吊挂构件与隧道衬砌结构连接，安装位置位于隧道行车道上方的拱顶区域，与隧道壁面预留均匀的通风间隙，既不侵入隧道行车限界，也能保证烟气收集的覆盖范围。从结构设计逻辑来看，该构件首先要满足高温下的结构稳定性要求，在明火灼烧场景下可保持4小时1200℃环境下的结构完整性，不会出现垮塌、变形漏烟的问题，这一性能指标直接匹配长大隧道消防设计中人员疏散与消防救援的时间窗口要求。

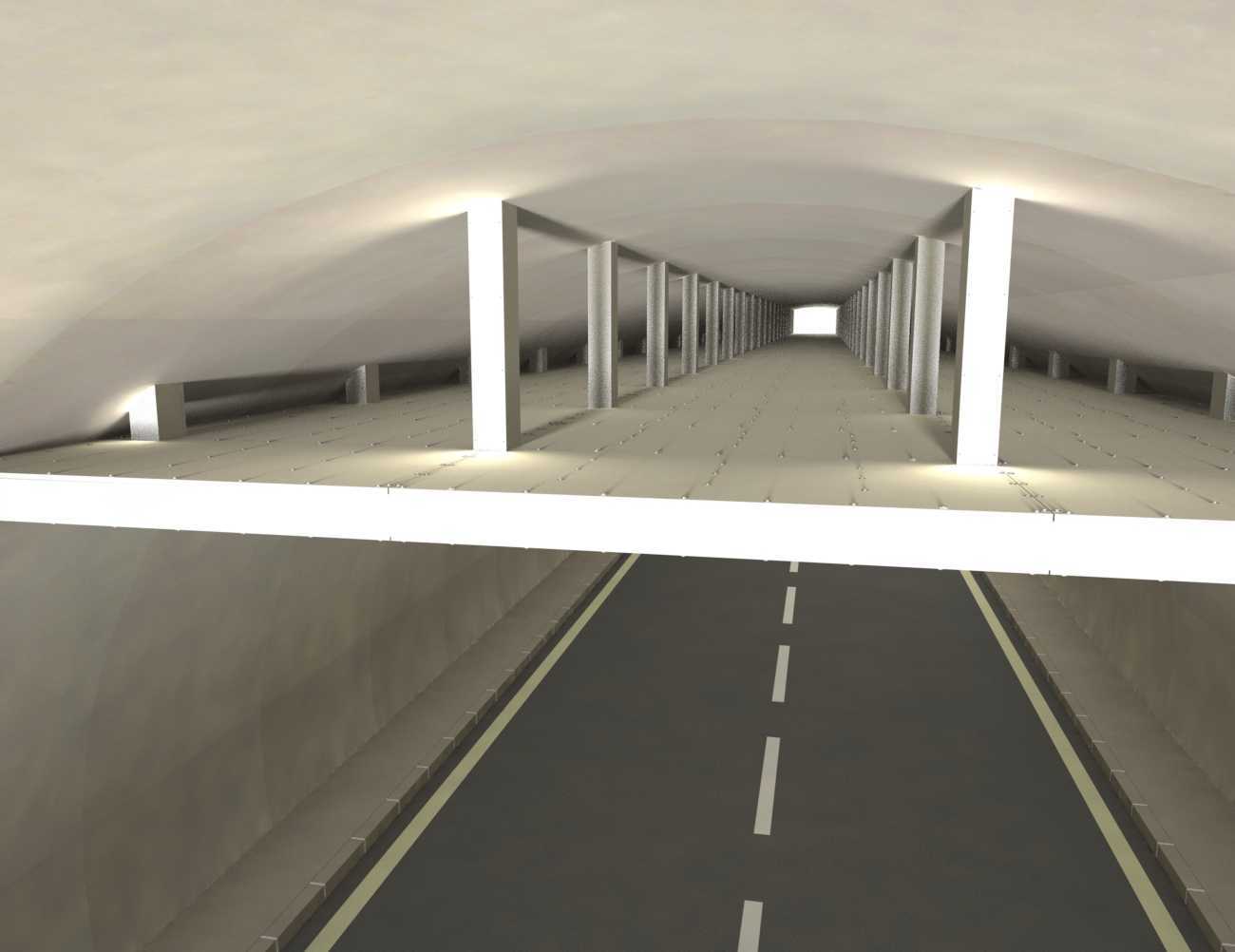

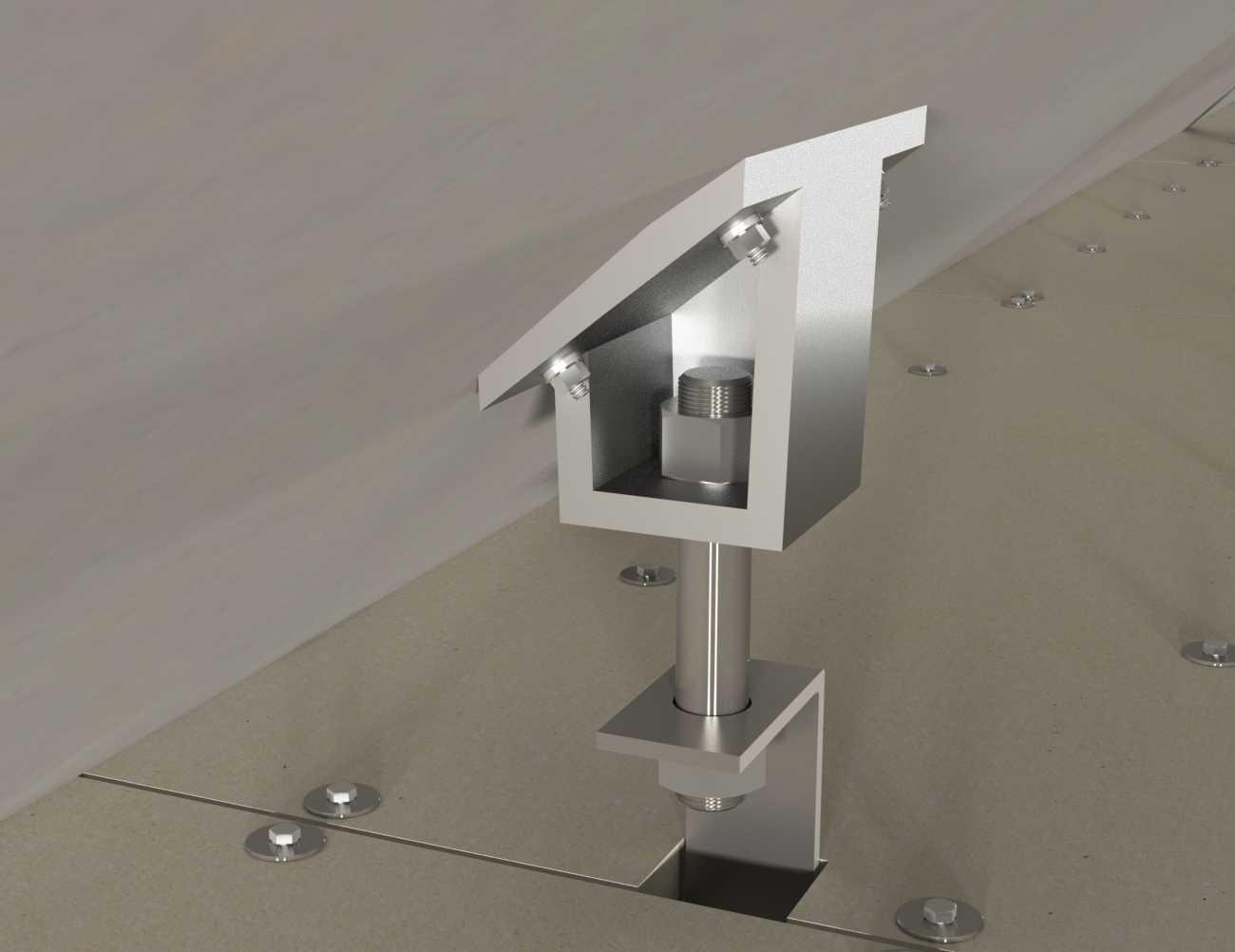

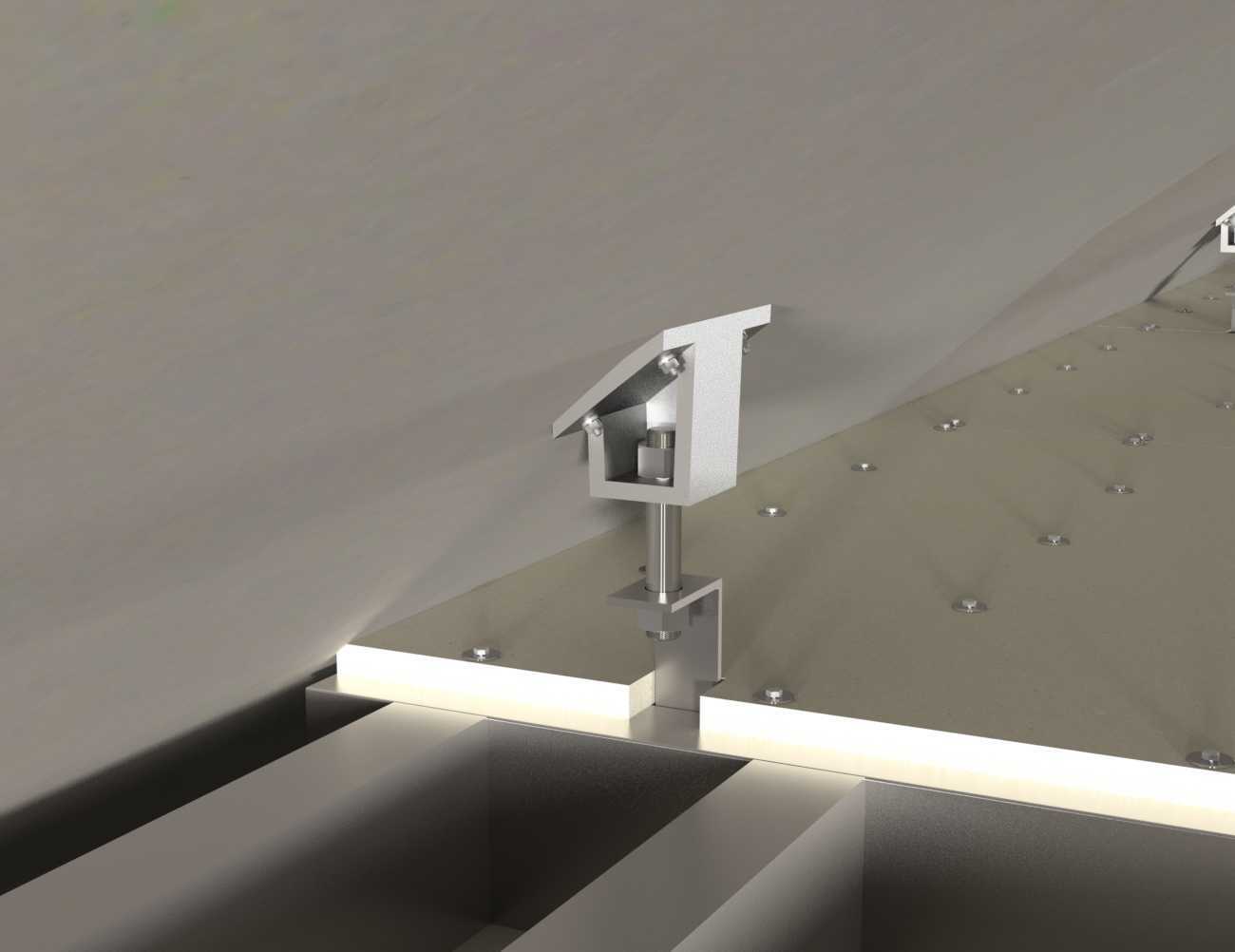

　　设计阶段需要充分考虑隧道内的安装边界条件，吊挂点的间距经过力学核算，既要保证单块排烟板的承重荷载均匀传递到隧道衬砌结构上，也要避免吊挂构件过多影响隧道顶部原有照明、监控、消防喷淋等管线的布设，板块之间采用企口式拼接结构，安装时可快速对位，拼接缝隙处配套防火密封构件，防止烟气从拼接缝隙处逸散到下方行车空间。在实际功能实现上，该排烟层将隧道拱顶区域分隔为独立的烟气通道，火灾发生时，高温烟气会自然上浮聚集到拱顶区域，通过排烟层两端的排烟风机抽排作用，将烟气沿着独立的排烟层通道导出隧道外，避免烟气在行车道层面扩散，为下方逃生人员留出清晰的通行视线，同时也能降低隧道内的整体温度，减少高温对隧道衬砌结构的损伤。外形设计上，

　　排烟层的迎烟面做了平滑过渡处理，没有突出的棱角结构，可减少烟气流动过程中的阻力，提升排烟效率，板块表面采用防火隔热材质复合结构，既可以阻挡高温烟气的热量向下传递，也能耐受隧道内常年高湿、汽车尾气腐蚀的使用环境，降低长期运维的更换频次。安装过程中，可根据不同隧道的断面曲率调整吊挂构件的长度，适配直道、弯道不同区段的隧道轮廓，单块板块的重量控制在人工辅助小型机具即可安装的范围内，不需要动用大型吊装设备，适配隧道内有限空间的施工作业条件。结构受力层面，除了自身的自重荷载，设计时也考虑了隧道内活塞风带来的交变荷载，以及火灾场景下的高温热应力，吊挂构件与板块的连接点做了加强处理，避免长期风振或者高温下连接失效。在日常通风工况下，该排烟层可配合隧道顶部的射流风机，引导隧道内的废气沿着拱顶区域流动排出，减少废气在隧道内的涡流淤积，提升隧道内的空气质量。
