欧标防火内部隔墙系统构造展示

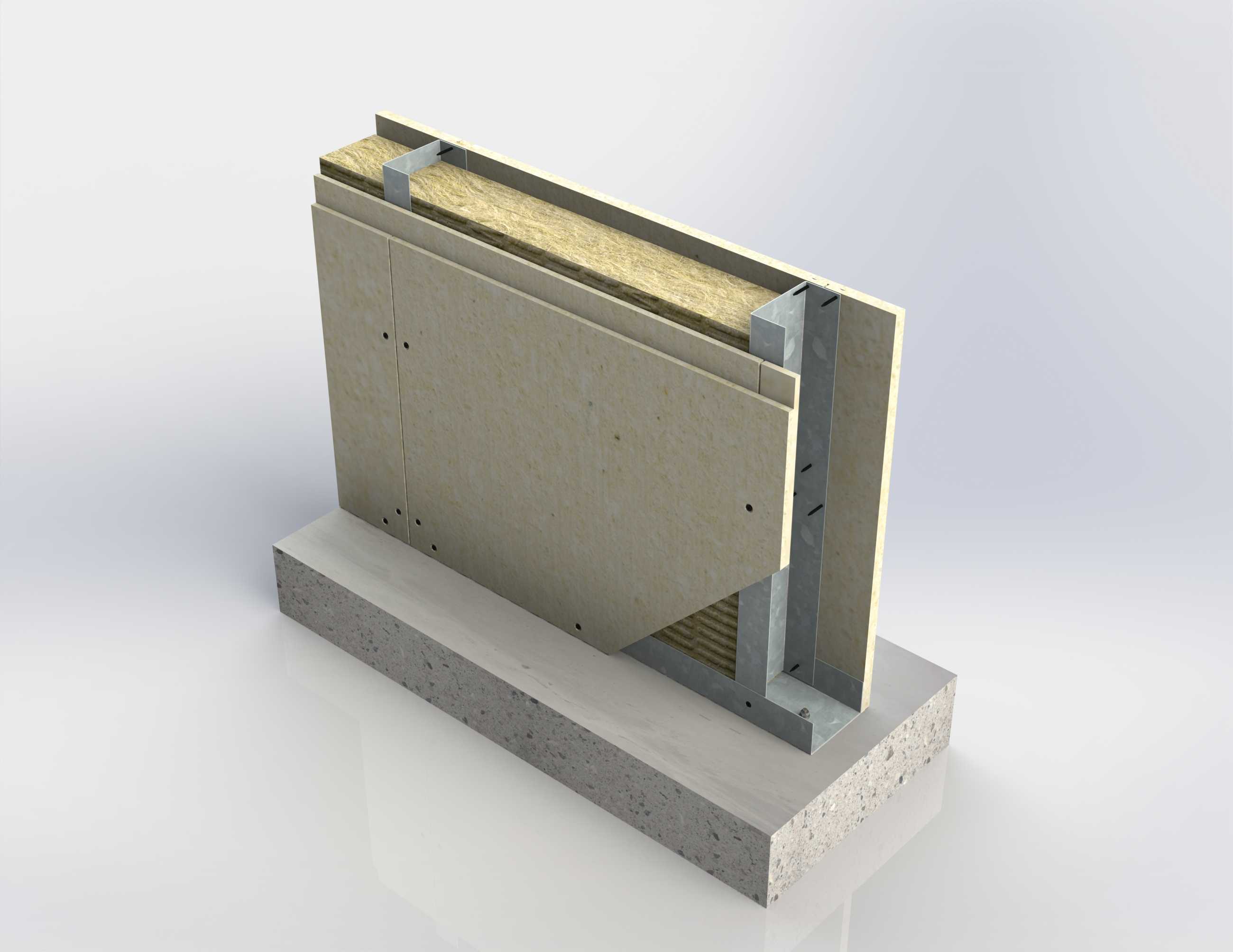

　　这套隔墙构造模型还原了欧洲非承重内部隔墙的标准落地做法，从基层到饰面层的层级关系完全按照现场施工的装配逻辑拆分呈现，能直接用于装配式内装的方案交底、施工节点校验，也可作为BIM构件族库的基础参考素材。很多做工业厂房内部功能分区、商业空间临时隔断的项目里，这类隔墙的应用占比不低——尤其是有防火分隔要求的区域，比如厂房内的仓储区与操作区之间、办公区与生产区的过渡段，既不需要承担结构荷载，又要满足单侧受火下的完整性要求，这套构造的设计逻辑刚好匹配这类场景的需求。

　　从构造层次来看，最底部的混凝土基座是隔墙的承重基层，安装时需要先完成地面找平，基座的平整度误差控制在2mm/m以内，才能保证上部龙骨安装不出现歪斜。基座上方的轻钢龙骨框架是整个隔墙的受力骨架，竖龙骨的间距按照欧标常规设置为600mm，刚好匹配两侧饰面板的标准模数，不需要额外裁切板材就能完成铺装，能大幅降低现场施工的材料损耗。龙骨空腔内填充的岩棉是核心防火层，岩棉的密度、厚度直接决定隔墙的耐火极限，模型里呈现的填充方式是满填无空隙，避免出现防火薄弱点，实际施工中还要注意岩棉与龙骨之间的缝隙要用防火密封胶填补，防止火灾时烟气穿透。

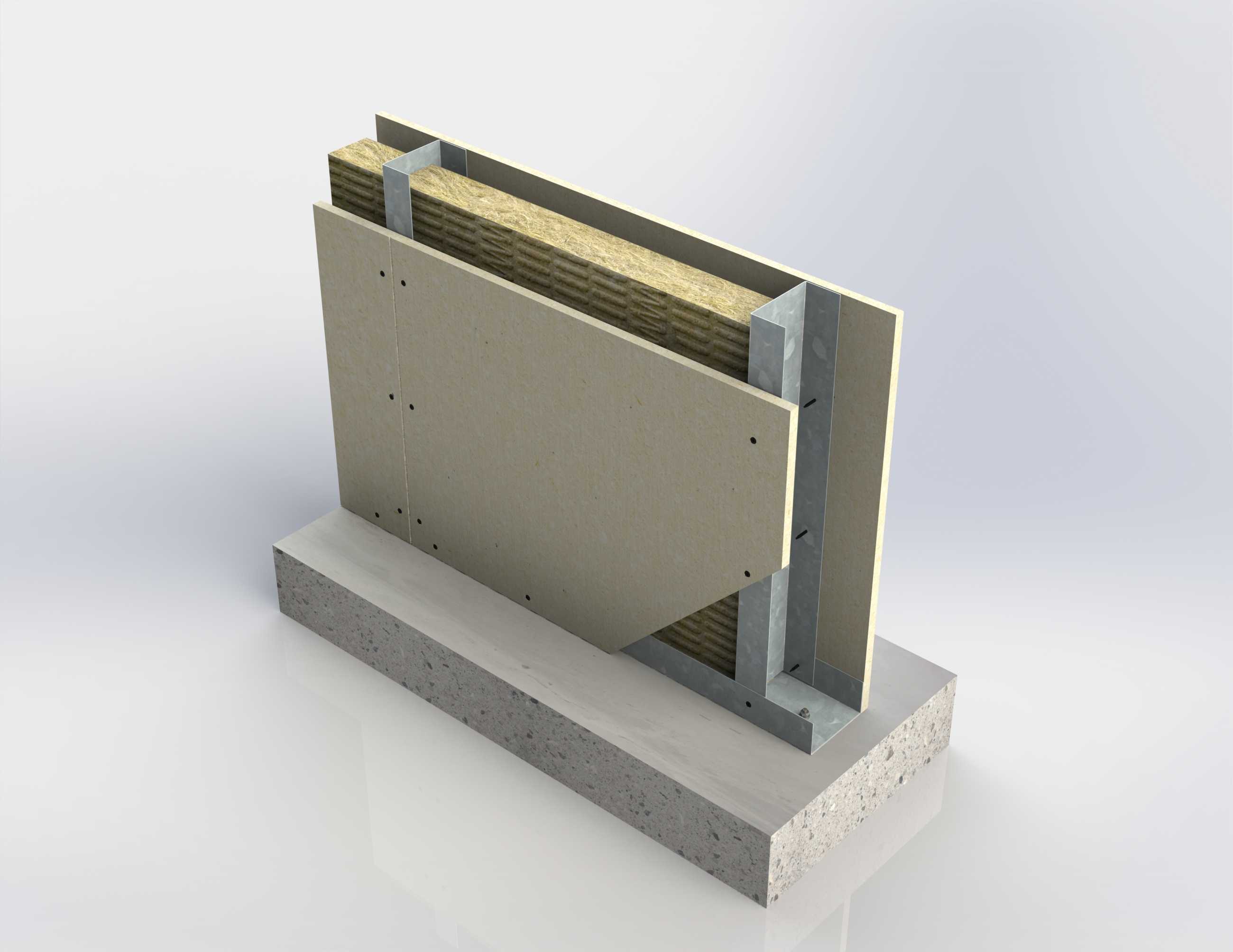

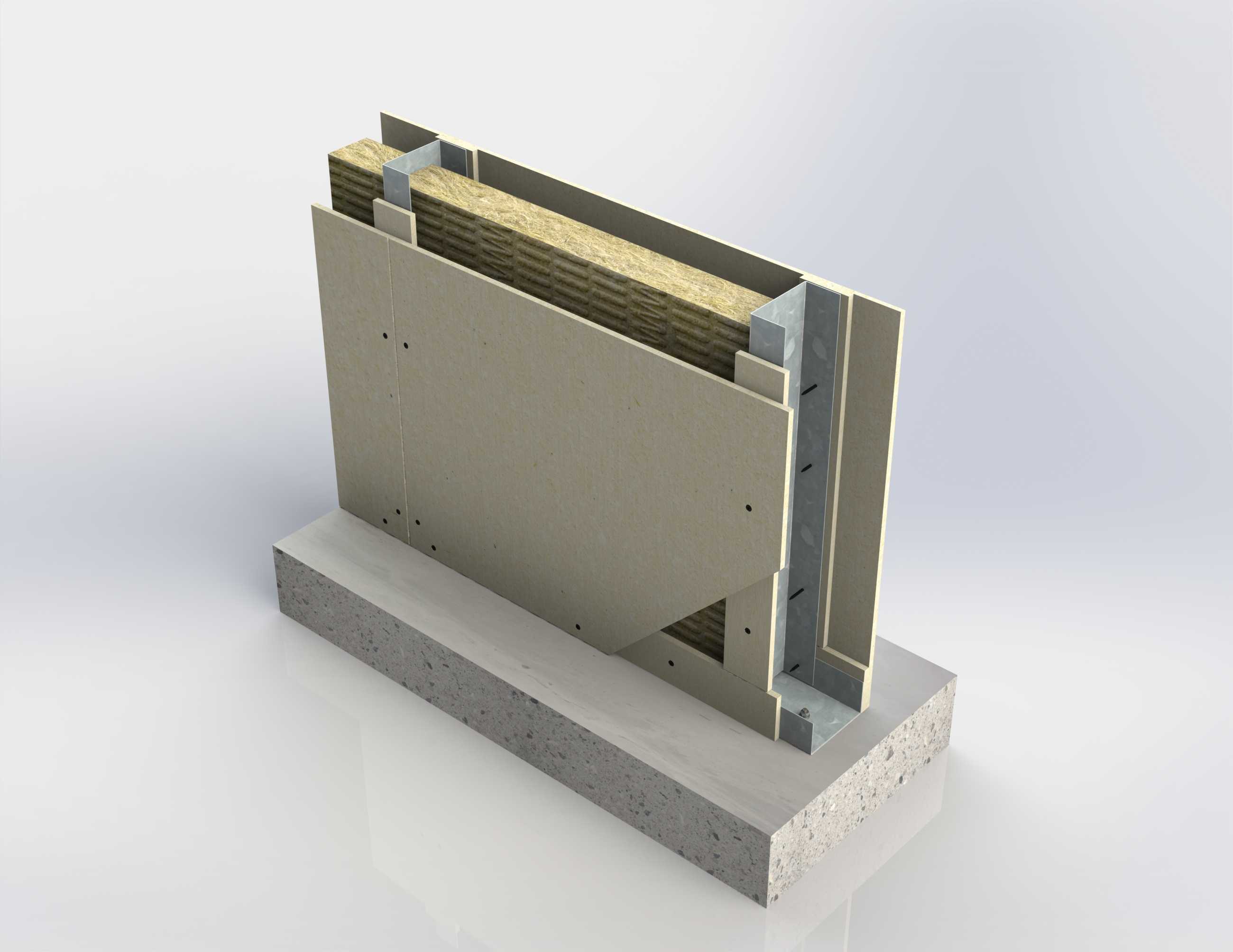

　　两侧的饰面板采用错缝铺装的方式，相邻板材的拼缝要错开竖龙骨的位置，避免通缝导致的结构强度下降，同时板材与龙骨之间采用自攻螺钉固定，螺钉的间距、沉入板材的深度都有明确要求，不能打穿板材的面层，也不能出现螺钉歪斜导致的固定不牢。模型里特意做了一侧饰面板半掀开的展示效果，能清晰看到内部龙骨、岩棉与外侧板材的装配关系，不需要额外做剖面剖切就能让施工人员快速理解构造逻辑。

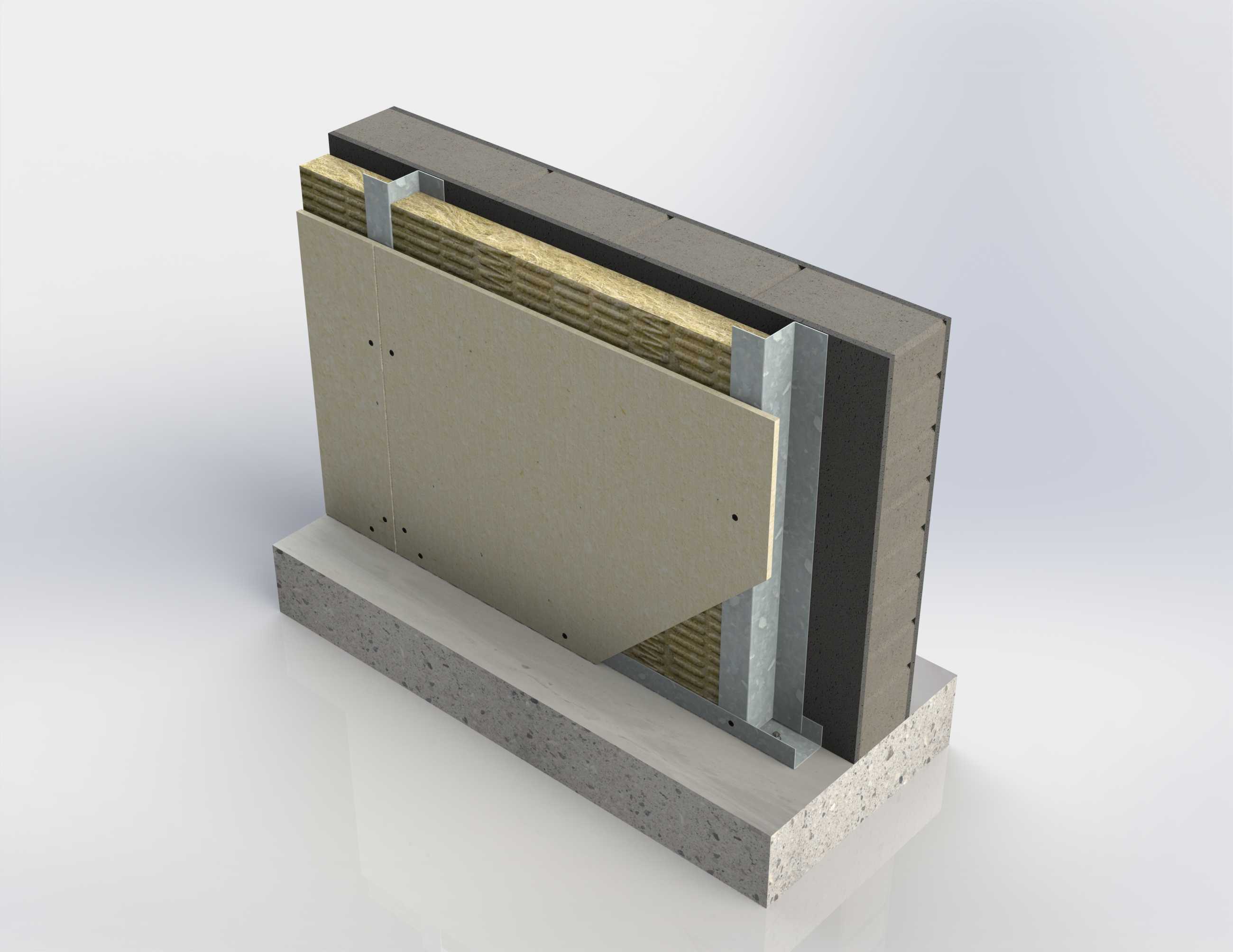

　　从安装边界来看，这套隔墙的顶部需要与结构梁或楼板做柔性连接，避免建筑沉降时挤压墙体出现开裂，侧边与原有结构墙、柱连接的位置要铺设防火密封垫，保证缝隙处的防火性能。整个隔墙的厚度可以根据防火等级要求调整，常规耐火极限下的整体厚度在120mm左右，不会占用过多室内空间，同时自重较轻，不需要对原有地面做额外的结构加固，适配大多数既有建筑改造、新建厂房内装的场景。

　　设计这套构造的时候，核心思路是在满足防火要求的前提下，尽可能提升装配效率，所有构件都采用标准化模数生产，现场只需要按顺序拼装，不需要湿作业，施工速度比传统砖砌隔墙快3倍以上，而且后期拆卸也很方便，可拆卸后重复利用，符合临时隔断的可周转使用需求。很多项目里做临时办公区、展会临时隔断的时候，这类构造还可以在饰面板外侧做装饰面层，比如贴壁纸、刷涂料，满足不同场景的装饰需求，不需要额外做基层处理。另外，构造里的所有金属构件都做了镀锌防腐处理，在潮湿的车间环境下也不会出现锈蚀，能保证长期使用的结构稳定性，不会因为龙骨锈蚀导致墙面变形、开裂。空腔内还可以预留穿线空间，方便布置室内的电线、弱电线路，不需要在墙体上额外开槽，避免破坏墙体的防火完整性，线路穿过龙骨的位置还要加装防火护圈，防止线路发热引燃周边材料。
