硅酸钙板墙体钢制螺柱安装结构

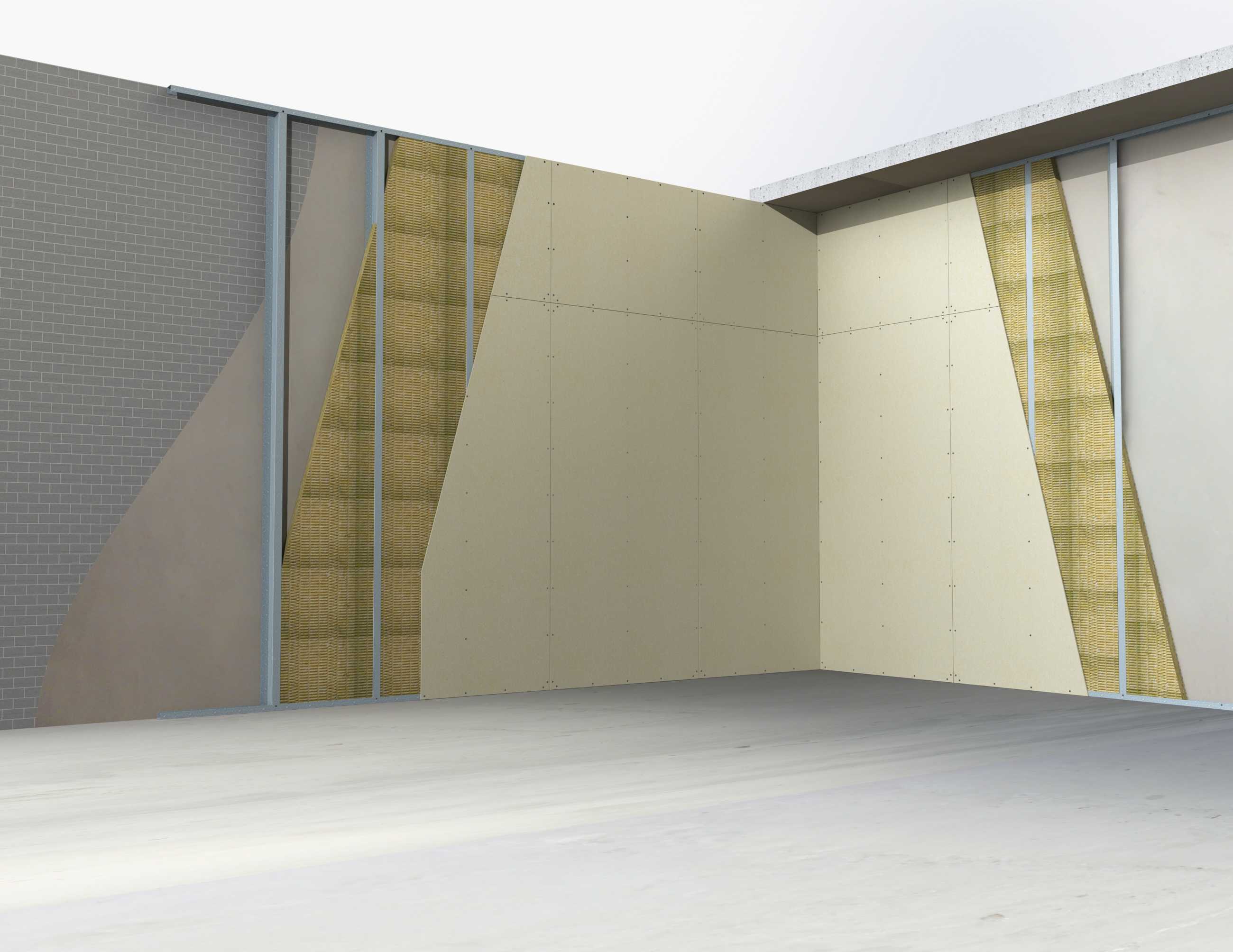

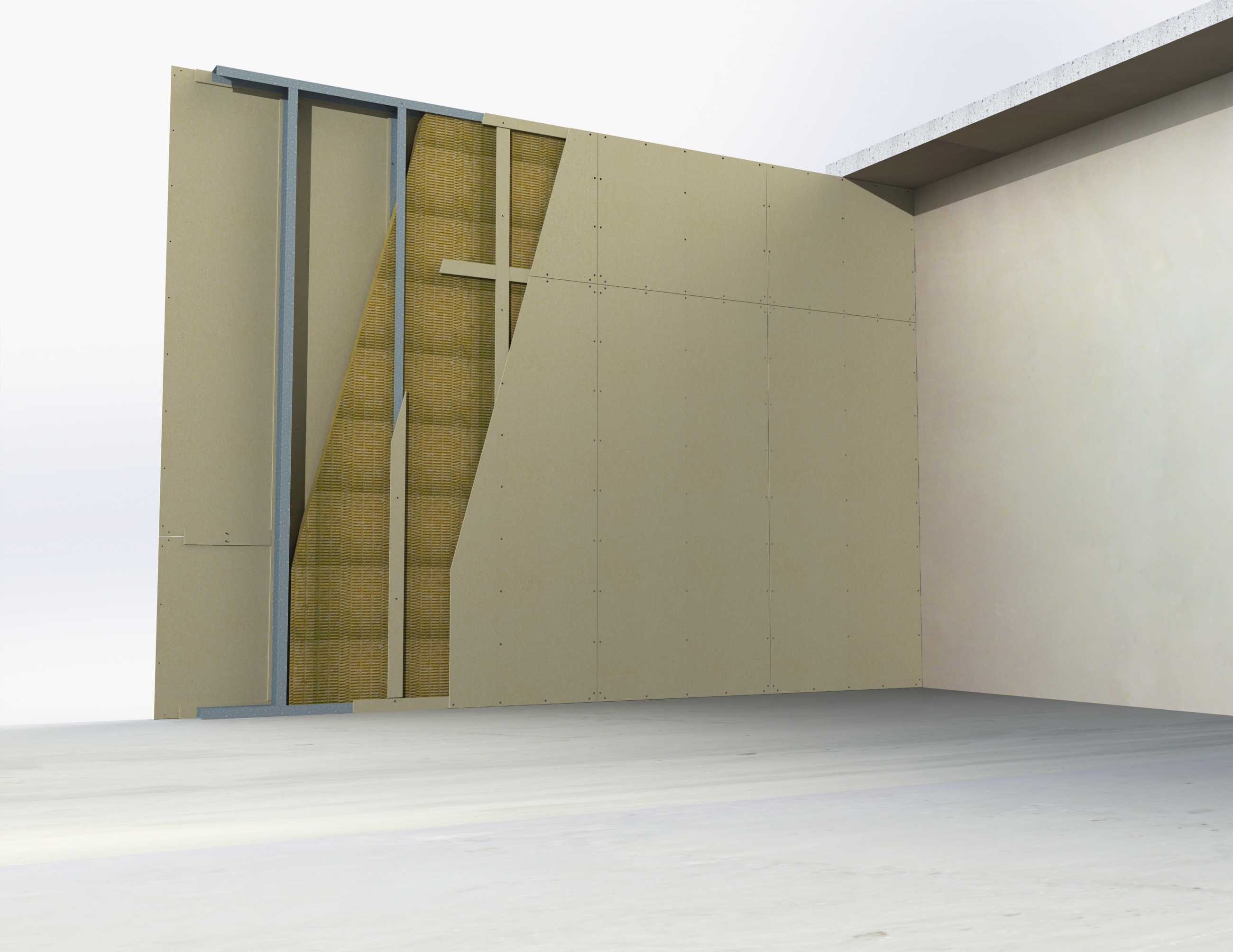

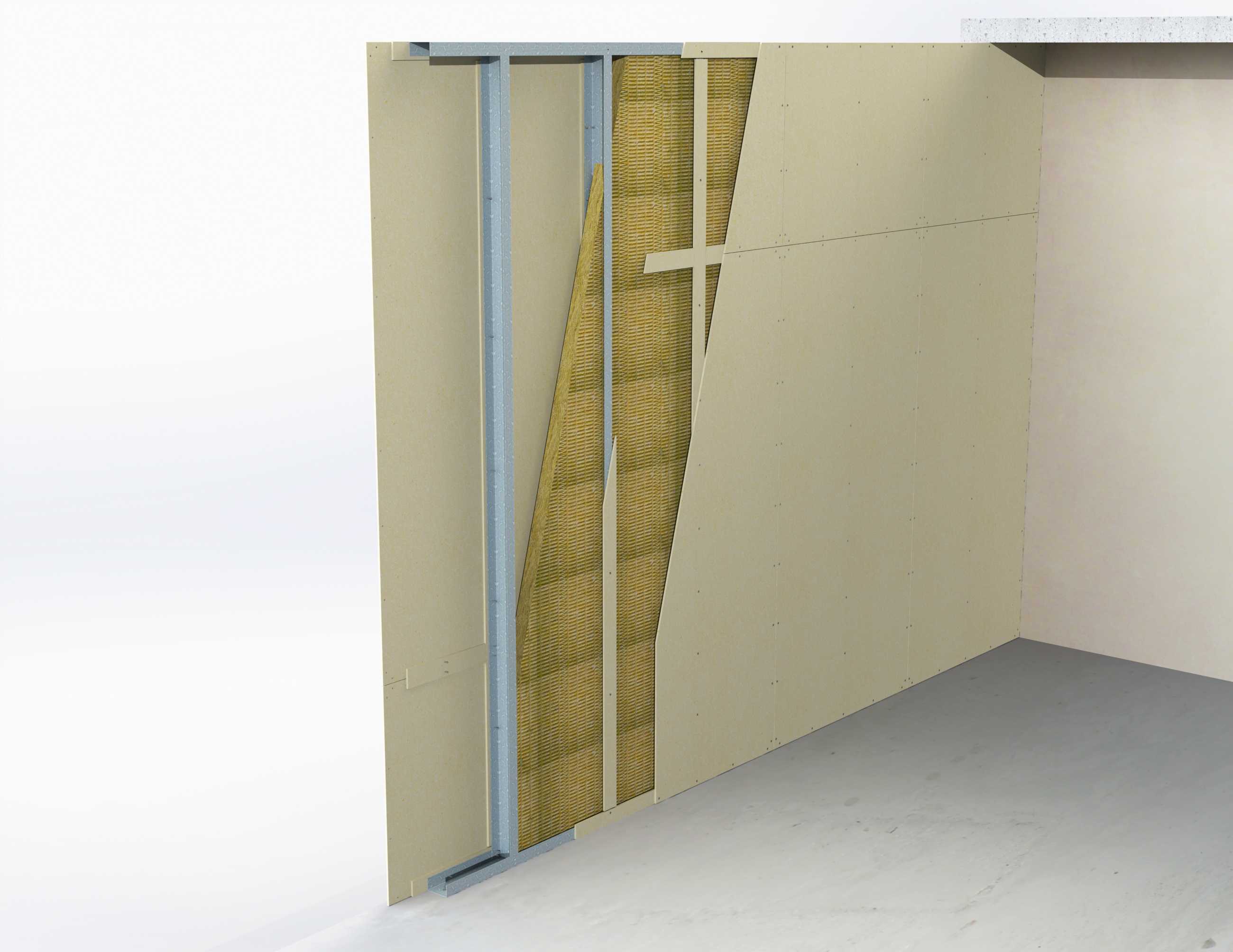

　　这套墙体构造方案主要面向室内非承重隔墙的快速搭建场景，在办公空间隔断、商业卖场区域划分、工业厂房内部功能区分隔等场景中都有广泛应用，相比传统砖砌隔墙，这套构造的自重仅为前者的十分之一左右，不会对楼板造成额外荷载压力，同时施工效率能提升4倍以上，不需要等待砂浆养护周期，安装完成后即可进入下一道饰面工序。整套结构的核心受力部件为钢制螺柱也就是竖向立柱，采用冷弯薄壁型钢辊压成型，截面为C型结构，翼缘宽度根据墙体高度适配，常规3米以内层高的隔墙采用75mm系列立柱即可满足侧向刚度要求，立柱的壁厚根据墙体饰面荷载调整，单面贴硅酸钙板的场景下采用0.6mm壁厚的镀锌钢带即可，双面挂板且需要悬挂重物的场景则选用0.8mm及以上壁厚的材质，

　　表面热镀锌层厚度不小于80g/㎡，能满足室内干燥环境下的防锈要求，不需要额外做防腐涂装。安装时首先固定底轨与顶轨，底轨铺设在完成地面找平的基面上，采用膨胀螺栓间隔600mm固定，顶轨对应固定在顶部结构楼板或者吊顶转换层上，上下轨道必须保持在同一垂直投影面上，偏差控制在2mm以内，避免后续立柱安装出现倾斜。钢制螺柱也就是竖向立柱按照400mm或者600mm的中心间距卡入上下轨道内，间距模数匹配硅酸钙板的标准板宽1220mm，保证板材接缝处刚好落在立柱翼缘中心，不会出现悬空接缝。立柱与轨道的连接采用抽芯铆钉或者自攻螺钉固定，每处连接点不少于2个固定件，立柱安装时需要调整垂直度，单根立柱的垂直偏差不大于2mm，

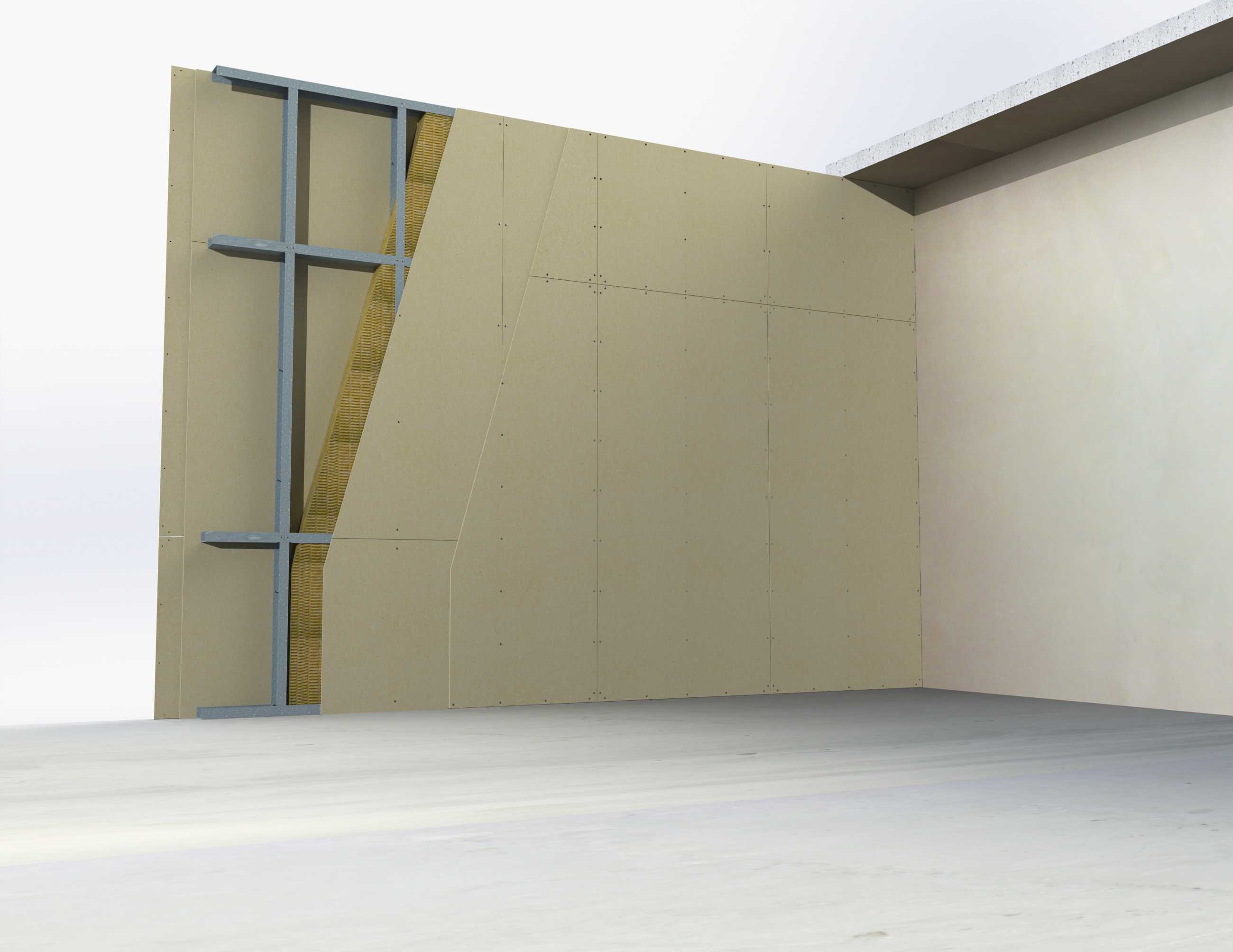

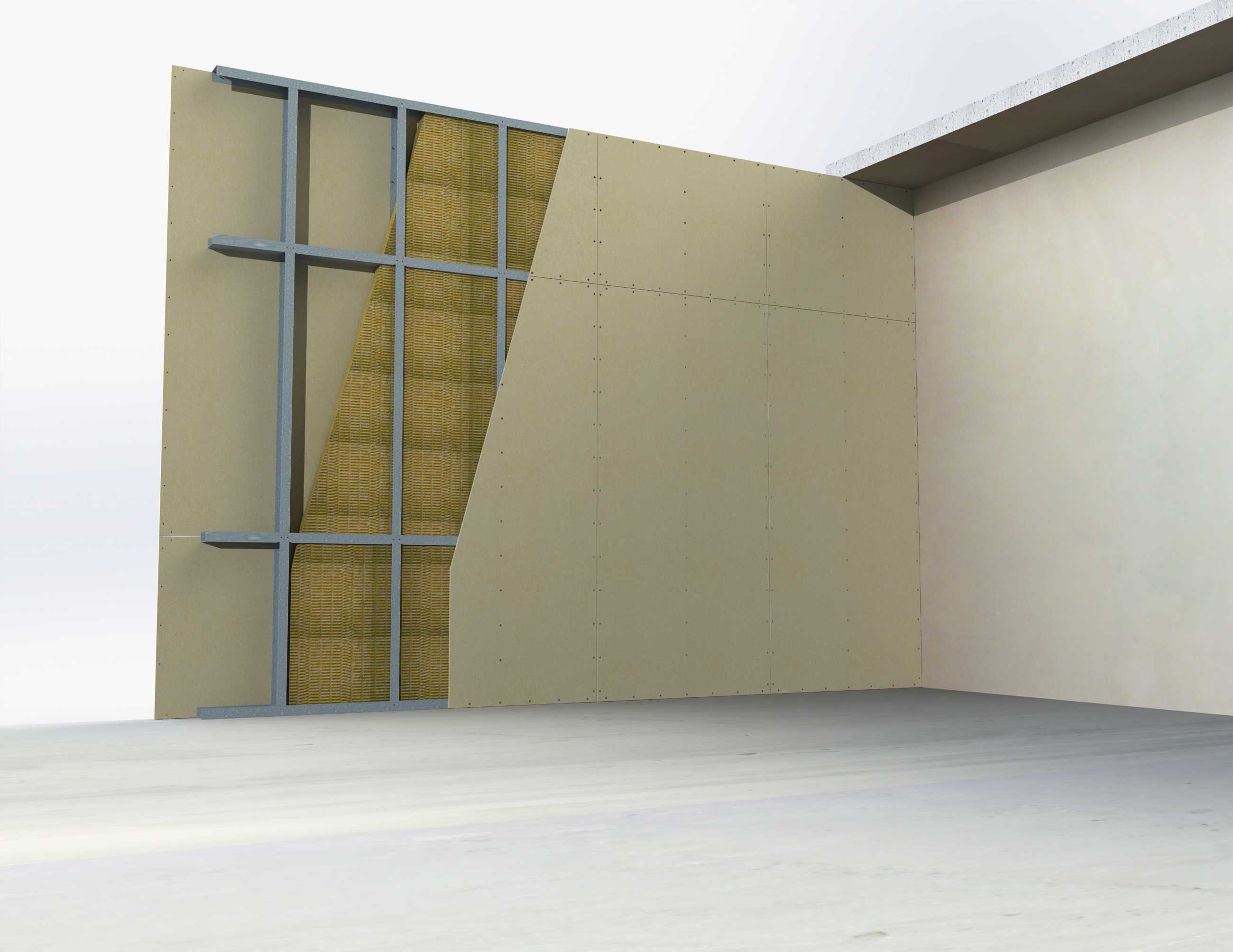

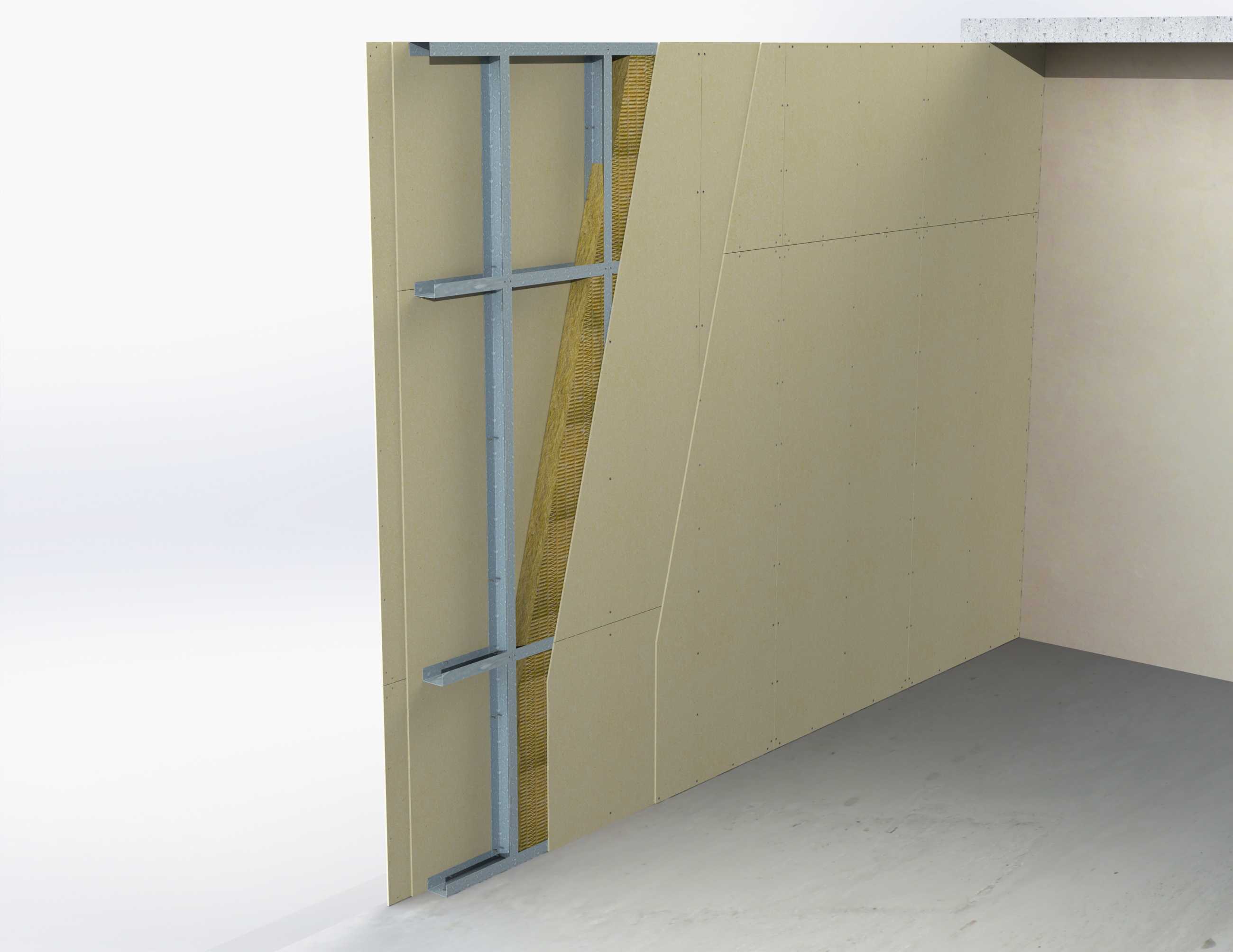

　　整面墙体的立柱平整度偏差控制在3mm以内，保证后续板材安装后墙面平整。在墙体内部填充隔音棉时，需要将隔音棉填满立柱之间的空腔，避免出现空隙影响隔音效果，填充的隔音棉采用A级不燃材质，与钢制螺柱之间采用少量粘接点临时固定，防止棉体下坠。硅酸钙板安装时从墙体一端开始逐块铺设，板材与立柱翼缘之间采用自攻螺钉固定，螺钉间距在板边位置为150mm，板中位置为200mm，螺钉距离板边的距离控制在15mm左右，避免太近导致板材崩边，太远固定不牢。所有螺钉头需要沉入板面0.5mm左右，不能破坏板面纸面，后续用腻子补平即可。这套构造的安装边界需要注意，当墙体高度超过4米时，需要在立柱中间位置加装横向通长龙骨，增强墙体整体刚度，避免墙体出现晃动；

　　当墙体长度超过6米时，需要设置结构构造柱，构造柱采用双根C型立柱对扣的形式，与上下结构层可靠连接；墙体与原有建筑结构墙柱连接的位置，需要在接触边打密封胶，同时留3-5mm的伸缩缝，避免建筑结构沉降变形拉裂隔墙板面。在需要预留门洞的位置，门洞两侧的立柱需要采用双柱加固，门洞上方加装横向承重龙骨，承担门洞上方的墙体荷载，避免门框受力变形。这套钢制螺柱墙体构造的管线布设非常便捷，水电管线可以直接从C型立柱的空腔内穿过，不需要在墙体上开槽打洞，只需要在立柱对应位置预留穿线孔即可，穿线孔的孔径不超过立柱截面高度的二分之一，避免削弱立柱的受力截面。相比传统木龙骨隔墙，这套钢制螺柱结构的防火性能达到A级不燃标准，完全满足公共空间的消防验收要求，同时不会出现虫蛀、受潮变形的问题，使用寿命能达到30年以上，后期如果需要调整空间布局，整套墙体可以全部拆卸回收，不会产生建筑垃圾，符合绿色施工的要求。在建模过程中，需要准确还原各部件的配合关系，立柱与轨道的卡槽配合间隙控制在1mm以内，保证安装时的可操作性，同时要模拟板材安装后的拼缝位置，验证立柱间距的模数是否匹配板材尺寸，避免现场安装时出现板材裁切过多的问题，还要考虑不同转角位置、T型交接位置的立柱拼接构造，保证特殊节点的结构强度与安装可行性。
