自承式吊顶板材配套龙骨安装结构

　　这套结构主要应用于公共建筑室内顶面装修场景，涵盖写字楼办公区、商业卖场公共区域、工业厂房辅助办公空间等对顶面平整度、荷载承载有明确要求的装修工程中，区别于传统依赖重型主龙骨吊点承重的吊顶体系，这套自承式结构可通过板材与龙骨的咬合受力，减少吊点布设密度，降低顶面施工的整体荷载，适配层高受限、顶面管线排布复杂的装修工况。从实际使用功能来看，这套结构可同时兼顾顶面装饰面成型、内置隔音保温层承托、后期检修口预留适配三类核心需求，板材表层的微孔结构可辅助空间吸音降噪，龙骨间预留的空腔可填充玻璃棉、岩棉等保温隔音材料，无需额外设置固定件卡接保温层，板材与龙骨的卡扣式连接可在局部拆卸时不破坏周边板材完整性，方便后期顶面内部的管线检修作业。

　　设计过程中优先考虑了现场安装的容错空间，龙骨采用带翻边的槽型截面，翻边处预留的卡槽与板材侧边的凸台尺寸做了0.8mm的间隙配合，即便现场龙骨安装存在1mm以内的水平高差，板材卡入后仍可通过自身形变抵消安装误差，保证最终装饰面的平整度；龙骨的壁厚设计兼顾承重与轻量化需求，单根龙骨跨度控制在1.2m时，跨中可承受不低于15kg的集中荷载，满足日常顶面灯具、烟感等小型设备的挂载需求，同时单根龙骨重量控制在2.3kg以内，方便现场工人单人搬运安装，无需额外起重辅助。外形尺寸与安装边界方面，单块板材的常规幅面为600mm*600mm，厚度控制在15mm，侧边凸台高度为8mm，卡入龙骨卡槽后，板材与龙骨的搭接长度不小于6mm，

　　保证受力时不会出现脱扣风险；配套的副龙骨截面宽度为50mm，高度为38mm，安装时龙骨的中心间距与板材幅面匹配，主吊点的布设间距可放大至1.5m，相比传统吊顶1m的吊点间距，可减少30%左右的吊件使用量，同时降低顶面膨胀螺栓的钻孔密度，减少对建筑顶板结构的破坏。安装过程中需注意边界处理，靠墙位置的龙骨需设置L型收边条，收边条与墙体的固定点间距不大于400mm，板材与墙面预留3mm的伸缩缝，避免温湿度变化导致板材膨胀起拱；遇到顶面灯具、风口等开孔位置时，需在开孔周边增设附加龙骨，附加龙骨与主龙骨的连接采用抽芯铆钉固定，开孔边缘与板材边缘的距离不小于100mm，防止板材开孔后出现应力开裂。这套结构的受力逻辑区别于传统吊顶的吊点承重模式，

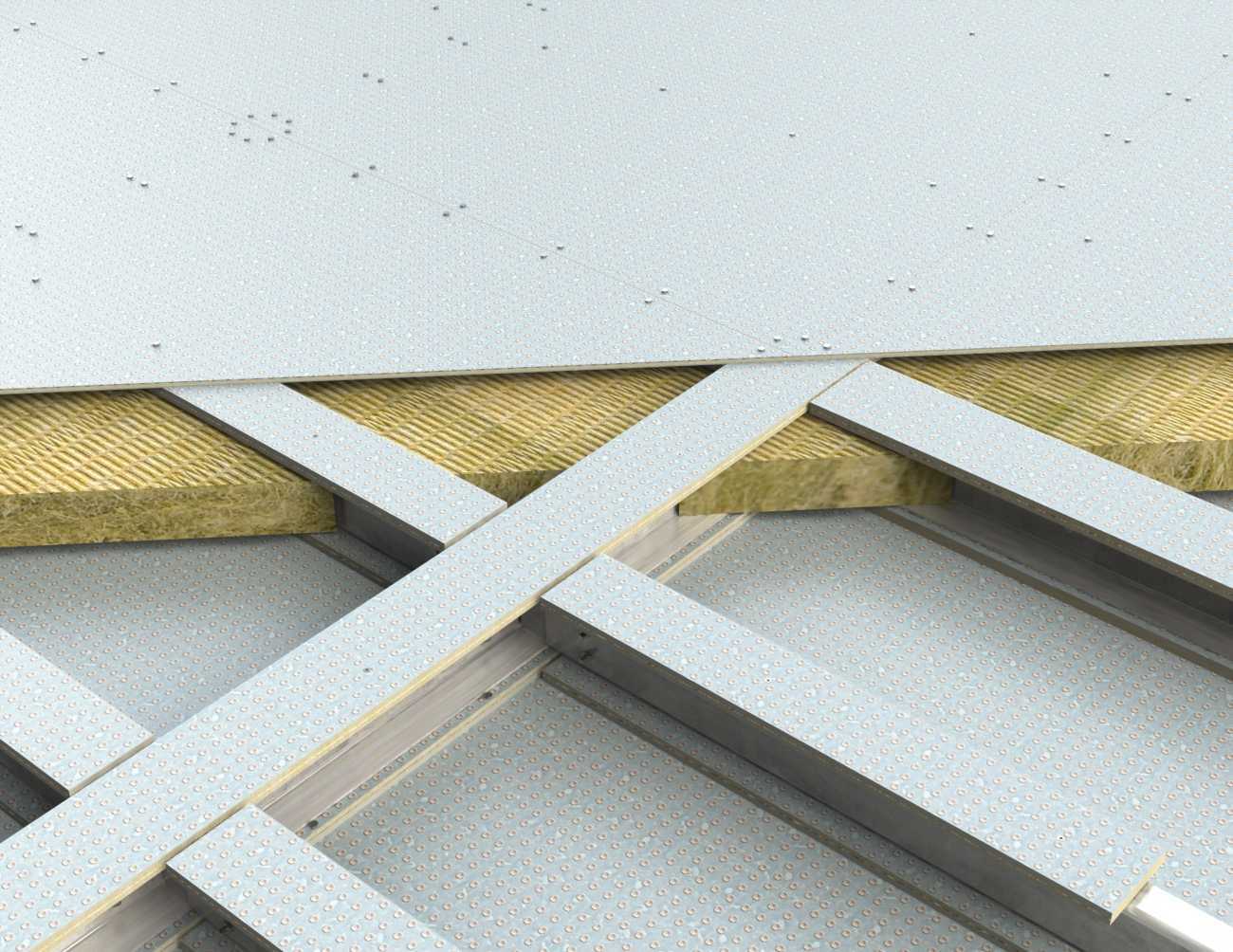

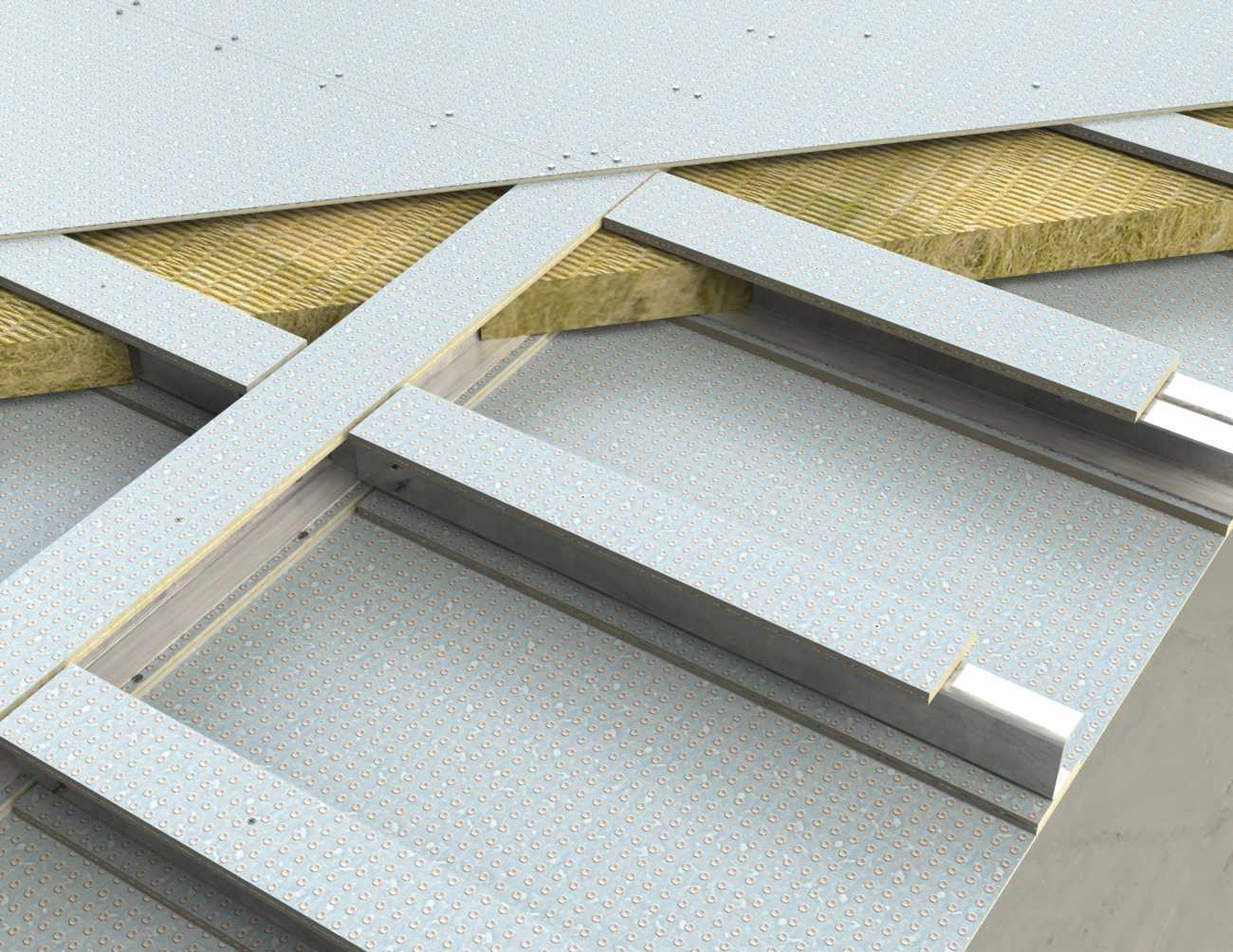

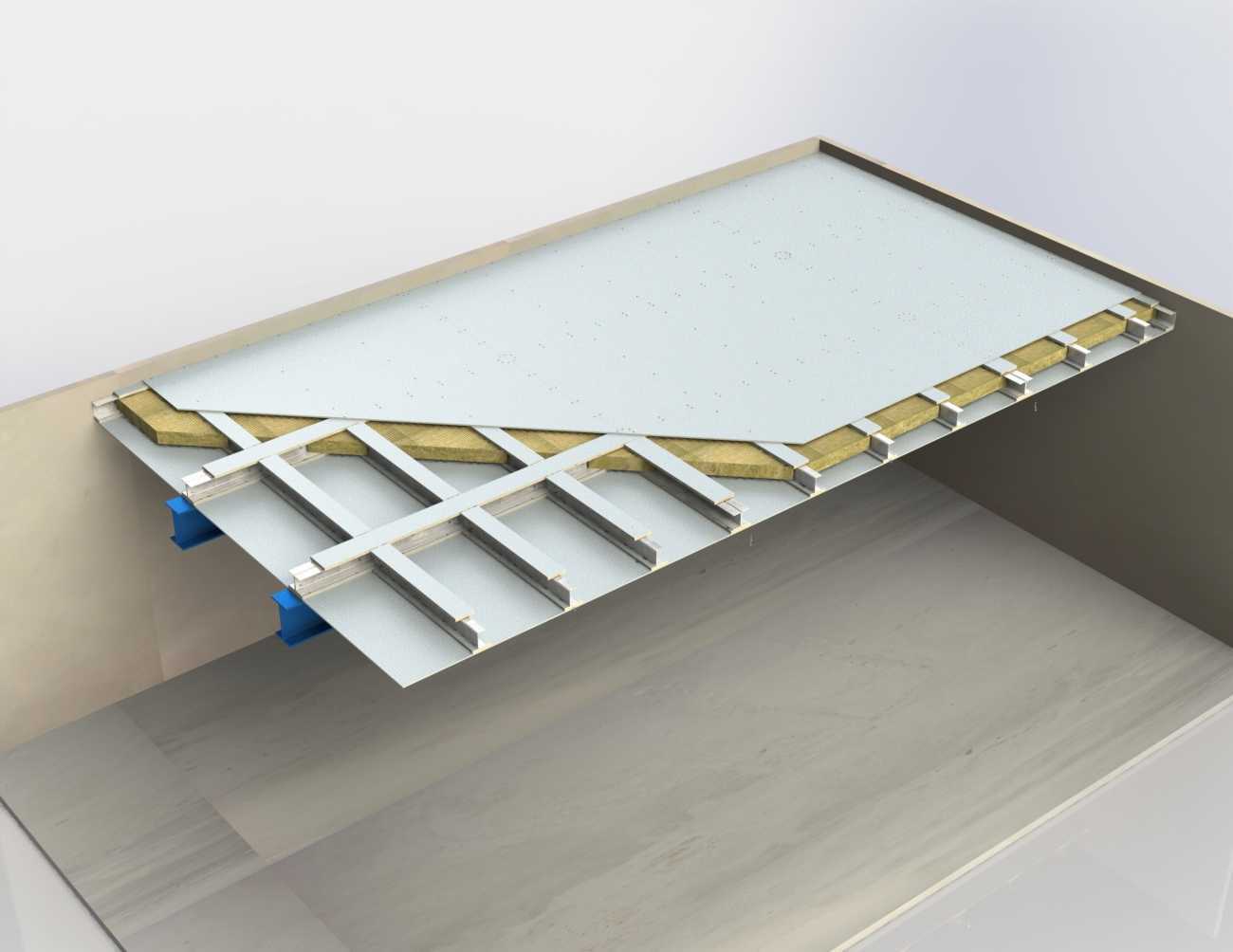

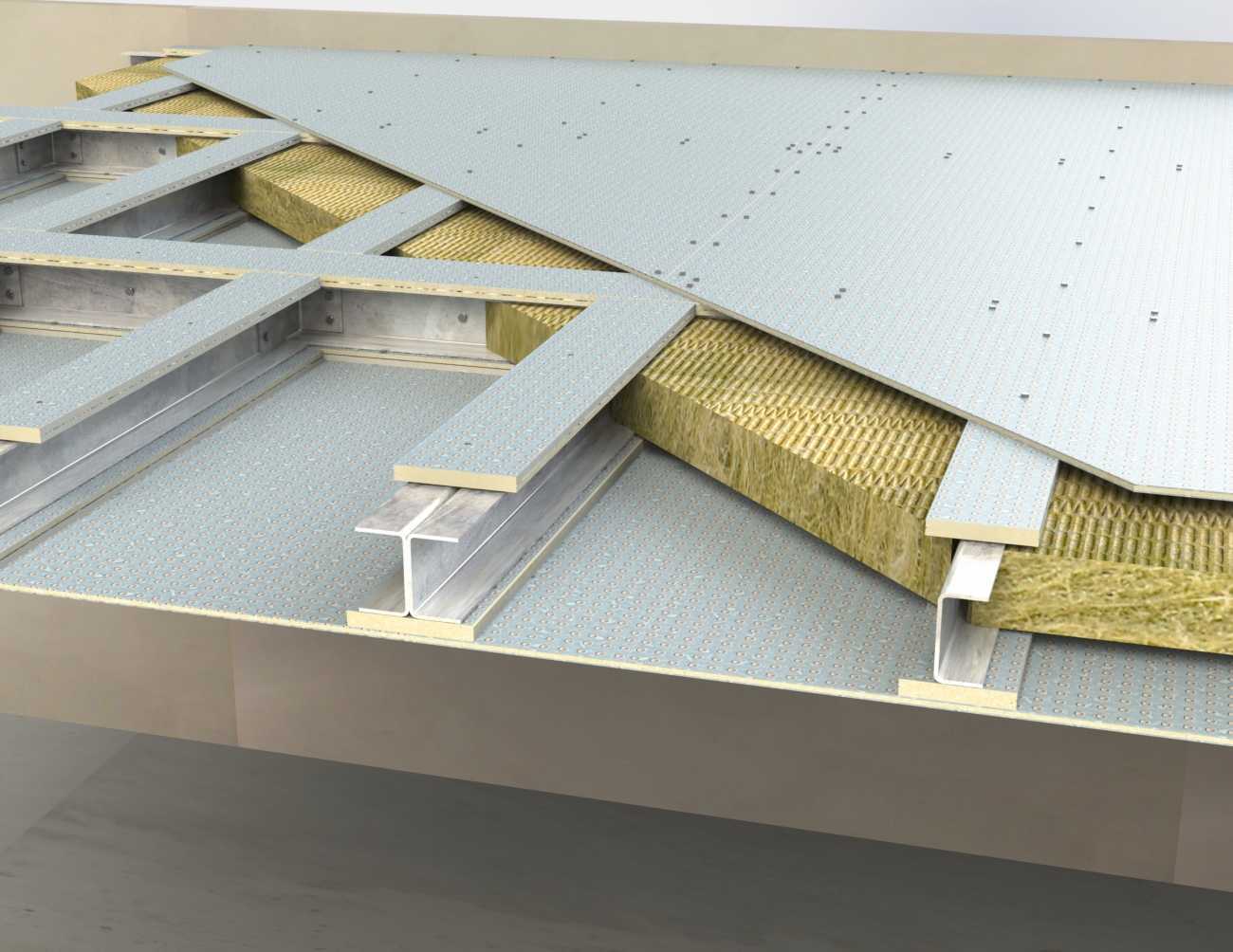

　　板材卡入龙骨后可形成连续的受力网格，局部荷载可通过相邻板材分散传递至多根龙骨，再通过吊点传递至建筑结构层，即便单个吊点出现松动，周边的受力网格仍可临时承载，不会出现大面积顶面坍塌的风险，适配人员密集的公共空间安全要求。在建模过程中，对龙骨的卡槽圆角、板材凸台的导入角做了细节还原，导入角设置为15度，方便现场安装时板材顺利滑入卡槽，无需强行敲击就位，减少板材安装过程中的边角破损率；同时还原了板材表层的微孔纹理、龙骨表面的镀锌层质感，以及填充保温棉的纤维结构，可直接用于施工交底、安装工艺演示等场景，结构工程师可基于该模型调整龙骨壁厚、板材幅面等参数，适配不同荷载等级、不同空间尺寸的吊顶项目需求，也可用于装修施工人员的安装培训，直观展示各部件的连接关系与安装顺序，减少现场施工的错装漏装问题。
