单杯胶囊式咖啡饮品制备设备结构设计

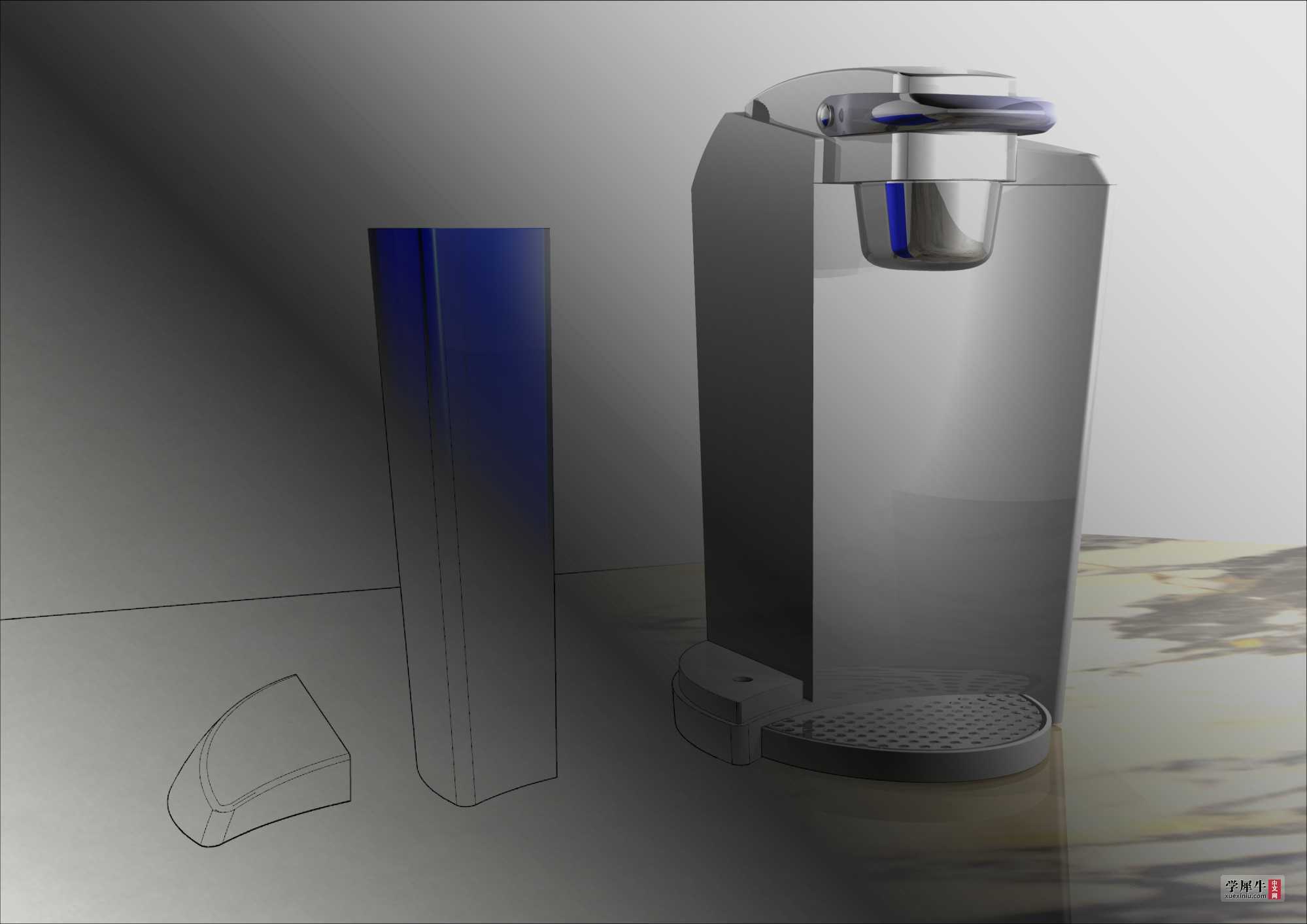

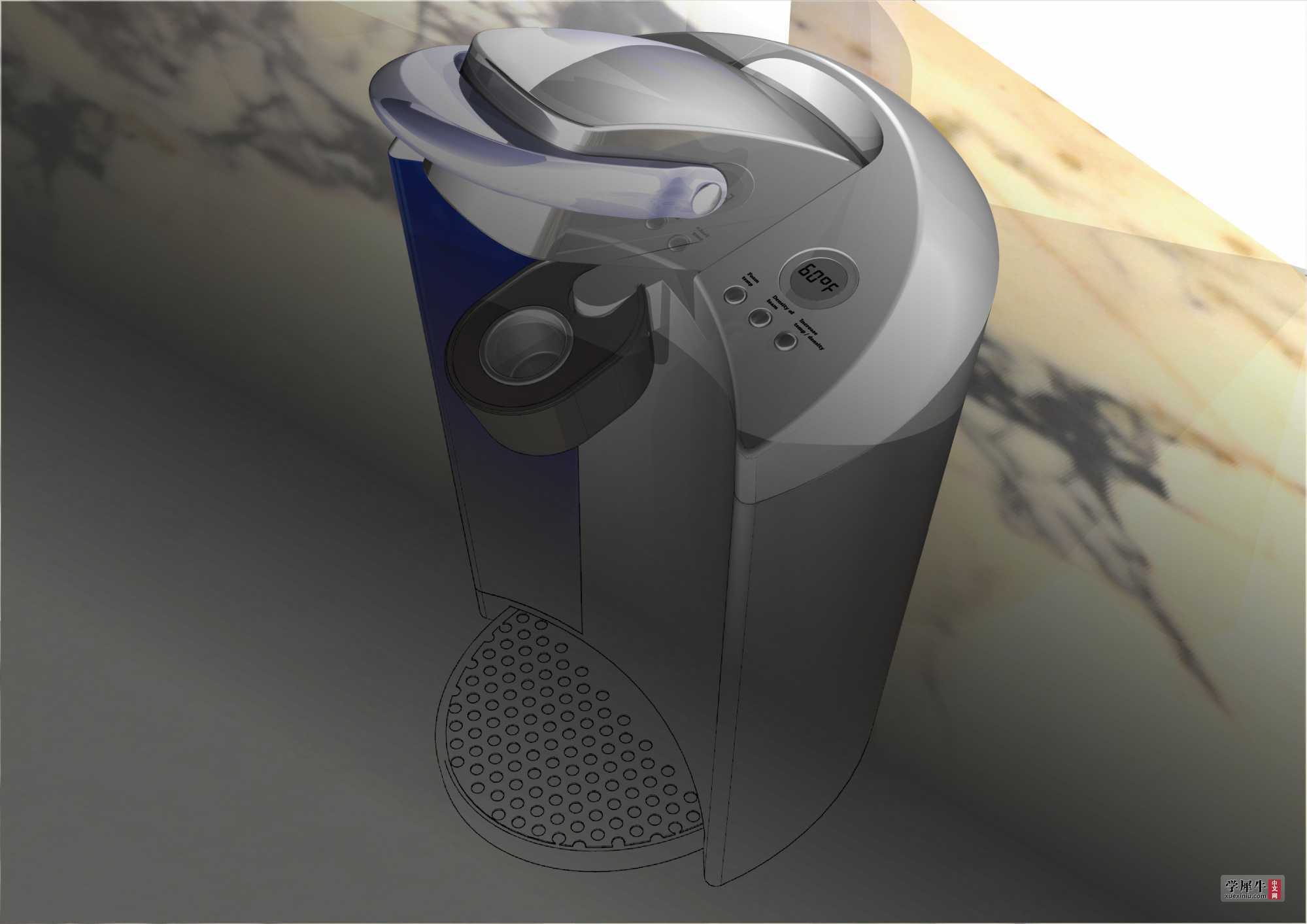

　　这款单杯饮品制备设备的结构设计，首先围绕桌面使用场景做了边界约束，整机落地投影控制在150mm×220mm的矩形范围内，机身最高点距支撑面高度为320mm，无需额外嵌入式安装空间，放置于常规厨房台面、办公区茶水间操作台时，不会与上方吊柜、置物架产生干涉，接水区域预留的120mm垂直空间，可适配高度80-110mm的常规马克杯、浓缩咖啡杯，无需额外搭配接水盘垫高配件。从功能实现逻辑来看，设备核心围绕单份饮品的精准萃取做结构排布，顶部的胶囊仓采用翻盖式开合结构，铰链位置做了15°的阻尼限位，开合过程中不会出现自由垂落砸手的问题，仓体内部的 puncture 结构做了圆角钝化处理，日常清洁时不会划伤手部，同时穿刺深度控制在3mm，

　　既可以保证胶囊上下膜的完整刺穿，让高压水流顺利穿过咖啡粉层，又不会因为穿刺过深导致胶囊变形漏液。机身正面的操作区域做了12°的仰角设计，站立操作时视线刚好与按键区域平齐，不需要弯腰俯身就能识别按键标识，按键采用轻触式结构，触发压力设置在1.5N，按动时不会出现整机移位的问题，同时按键周边做了2mm的凸边防护，避免日常擦拭台面时误触启动。接水盘采用抽拉式可拆卸结构，盘体深度为20mm，可容纳约150ml的溢洒液体，表面的沥水孔做了φ3mm的等距阵列排布，孔间距为5mm，既可以保证杯具放置的稳定性，又能让洒落的液体快速流入盘内，抽拉结构的阻尼设置为5N，抽出过程不会出现卡滞，同时满水状态下抽出不会因为重心前倾导致整机倾翻，

　　整机的重心位置控制在机身投影中心偏后10mm处，即使接水盘完全抽出，重心依然落在支撑脚范围内。机身侧面的曲面造型并非单纯的外观设计，后侧的内凹曲面刚好预留了电源线的收纳空间，1.2m长的电源线可以完全缠绕在机身后侧的绕线柱上，可根据台面插座的距离调整出线长度，避免多余线材杂乱堆放。设备内部的水路结构做了集成化设计，加热模块与水泵模块采用上下层叠排布，相比传统并排排布的结构节省了约30%的内部空间，同时水路连接采用快插式接头，装配时不需要额外打胶密封，后期维护拆解也更便捷，加热模块的出水端直接连通胶囊仓进水口，缩短了热水流道长度，减少了流道内的残水存量，避免多次制作时出现残水混合影响饮品口感的问题。机身外壳采用前后壳扣合的装配结构，

　　扣合位置设置在机身侧面的曲面分型线上，装配后缝隙控制在0.2mm以内，不会出现明显的拼接台阶，外壳的壁厚设置为2.5mm，采用ABS材质注塑成型，表面做细晒纹处理，日常使用时不容易残留指纹和水渍，擦拭清洁更方便。底部的四个支撑脚采用硅胶材质，高度为5mm，既可以起到防滑作用，避免设备工作时因为水泵振动产生移位，又能在机身底部预留通风间隙，保证内部加热模块的散热效果，支撑脚的安装位置做了内凹处理，不会因为长期受压出现脱落问题。从实际使用的场景适配来看，这款设备既可以满足家庭用户日常单份咖啡的制作需求，也适合办公区域单人份饮品的快速制备，单次制作周期控制在60s以内，制作完成后胶囊仓内的残液导流结构会将残留液体导入接水盘，取出胶囊时不会出现残液滴落污染台面的问题，胶囊仓的开合结构设置了安全联锁，设备工作过程中无法强行打开仓盖，避免高压热水喷出造成安全隐患。
