双色手持电动牙刷结构设计三维数模

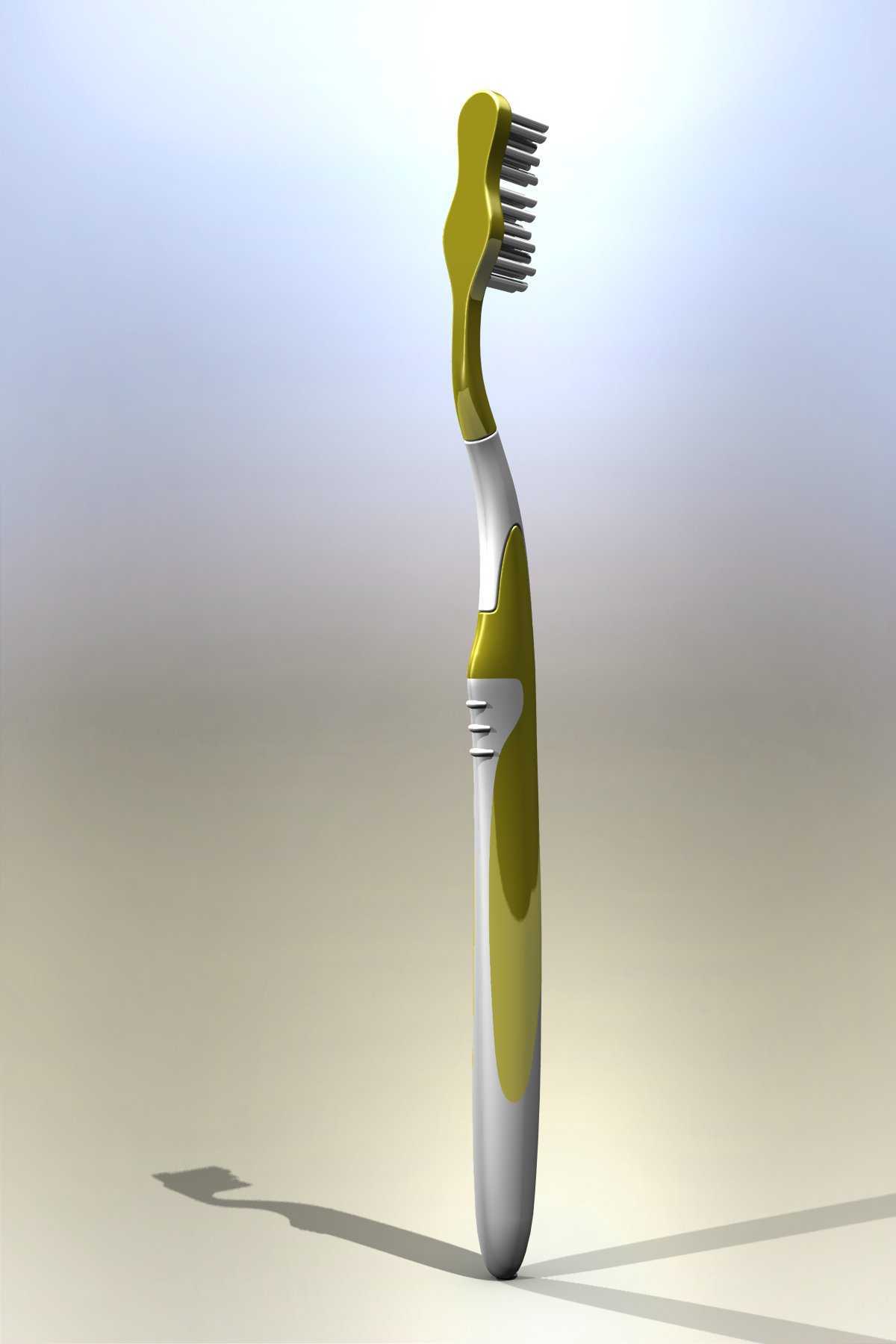

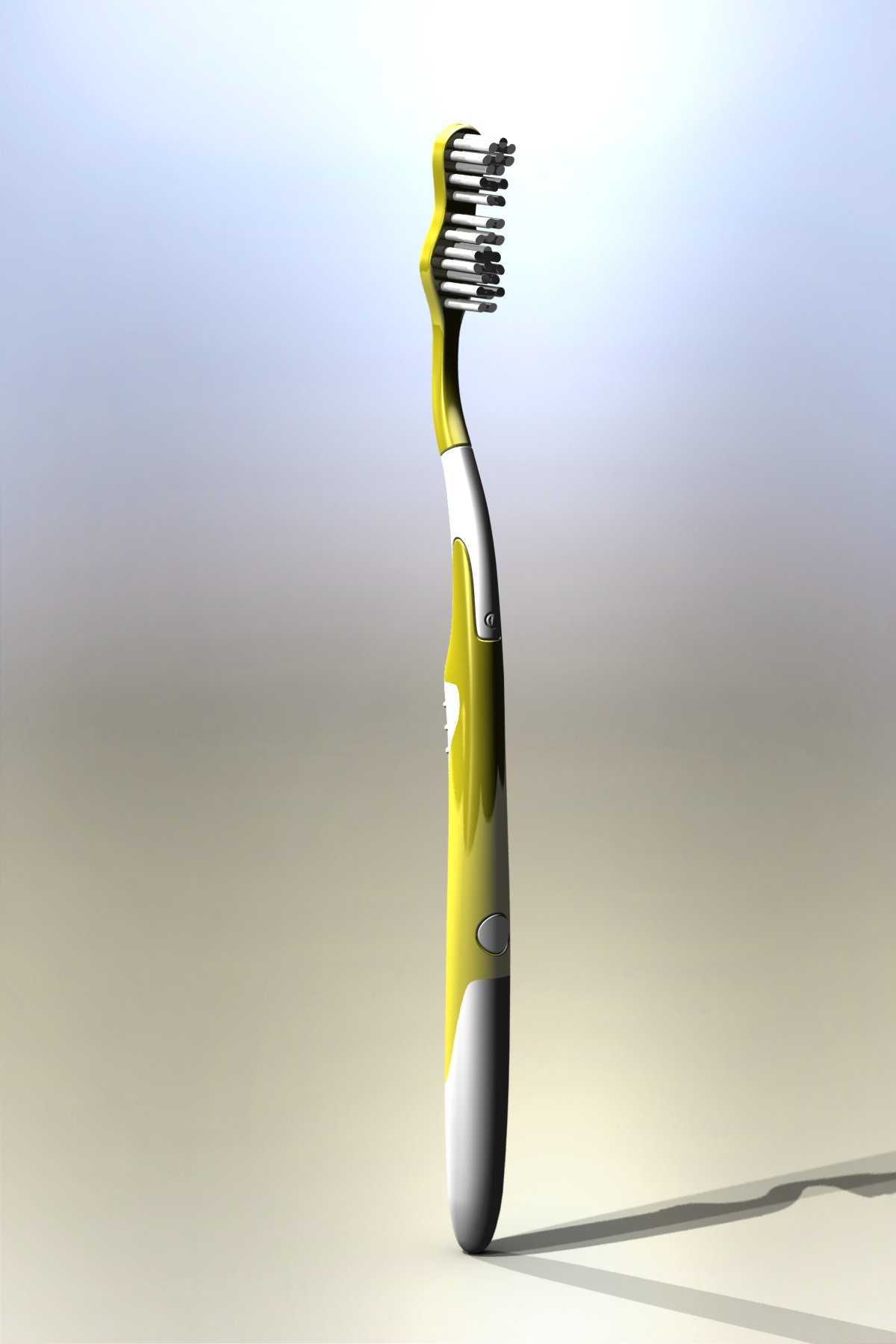

　　本次呈现的手持电动牙刷三维结构，是面向日常口腔清洁场景开发的民用消费类器具结构方案，整体采用长柄流线型握持形态，适配成人单手握持的人机工程尺寸，柄身最大直径控制在22mm区间，整体长度控制在210mm范围内，既保证握持时的贴合度，也避免过长柄身导致的刷牙过程中力矩过大引发的牙龈磕碰问题。从结构分层来看，整个牙刷分为刷头植毛区、动力传动段、握持机身段、尾端密封盖四个核心部分，其中刷头植毛区采用弧形排布的植毛孔阵列，每束刷毛的植入深度统一为3.2mm，刷毛顶端做圆弧过渡处理，贴合牙齿表面的曲面形态，清洁时可覆盖牙冠、牙缝间隙等不同区域，避免直排刷毛存在的清洁死角。动力传动段位于刷头与机身的衔接位置，做了直径收窄的过渡设计，

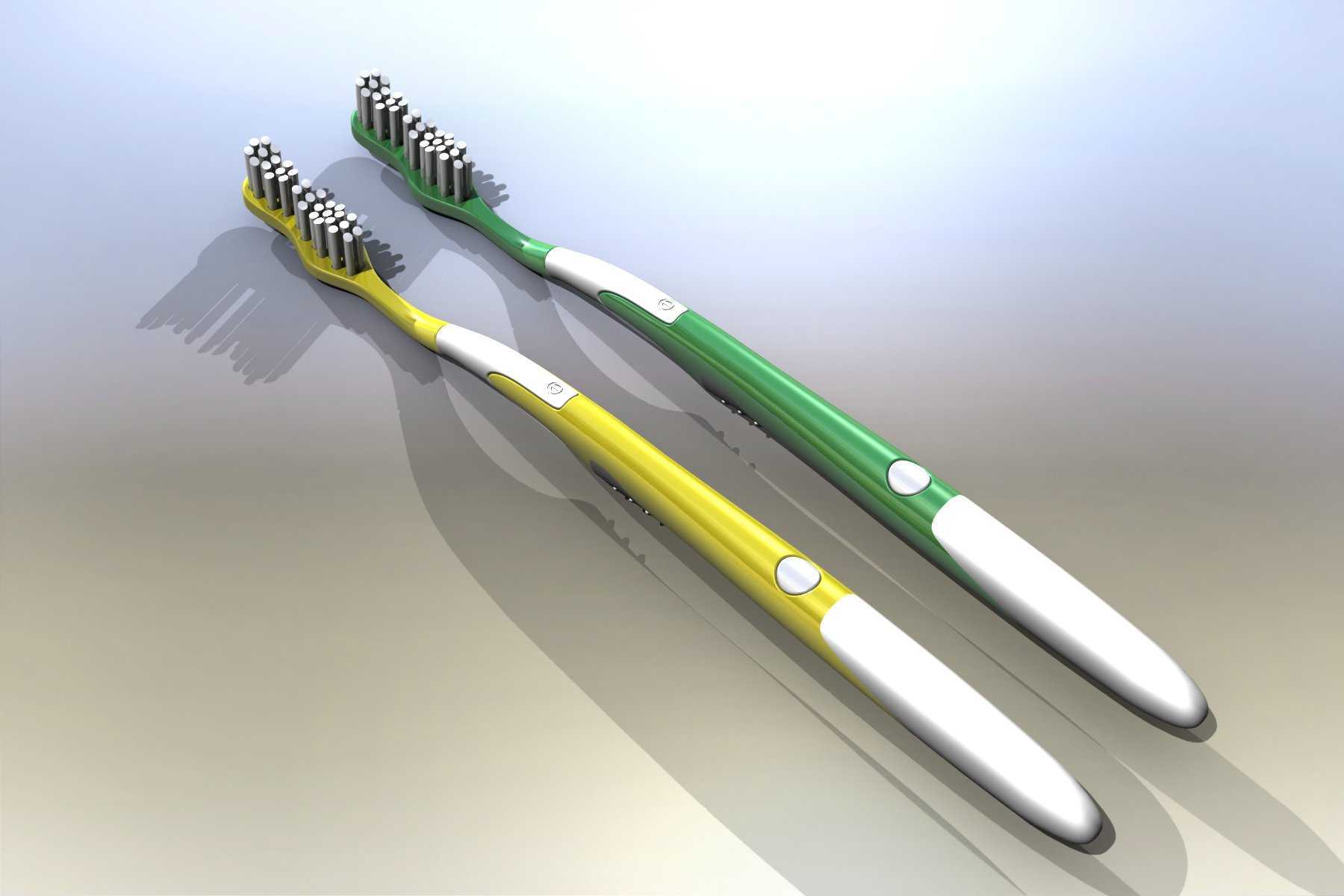

　　既可以隐藏内部的传动偏心轴结构，也能在刷头更换时提供明确的插拔定位边界，插拔配合的过盈量控制在0.15mm，既保证日常使用时刷头不会松脱，也能让用户无需额外工具即可完成刷头替换。握持机身段是整个产品的核心承载区域，内部预留了电池仓、振动电机安装位、控制电路板的安装空间，机身表面的控制按键做了下沉式设计，按键与机身外壳的配合间隙控制在0.1mm，配合周圈的密封胶条安装槽，可满足日常洗漱场景下的防水要求，避免洗漱时的溅水渗入机身内部损坏电路。机身外壳做了双色注塑的分色设计，不同色彩区域对应不同的表面防滑纹理，握持区域的微纹理深度为0.2mm，沾水状态下也能保证足够的握持摩擦力，不会因为手滑导致产品脱落。尾端密封盖采用卡扣式连接结构，

　　卡扣的扣合量设计为0.8mm，拆卸时可通过尾端的预留撬口开启，方便更换电池或者进行内部电路检修，密封盖与机身配合的端面预留了1mm宽度的密封圈安装槽，装配后可实现整机的IPX7级防水能力，满足日常水洗甚至短时间浸水的使用需求。从设计思路上，整个结构优先考虑日常使用的可靠性与人机适配性，所有的外表面棱边都做了R2以上的圆角处理，不存在尖锐棱角，避免使用过程中划伤口腔或者手部。内部的安装筋位全部采用均匀壁厚设计，壁厚控制在1.8mm，避免注塑生产时出现缩痕、翘曲等成型缺陷，筋位与外壳的连接位置做了R0.5的过渡圆角，降低应力集中导致的结构断裂风险。振动电机的安装位设计了双层减震胶圈的安装槽，通过胶圈吸收电机工作时的多余振动，

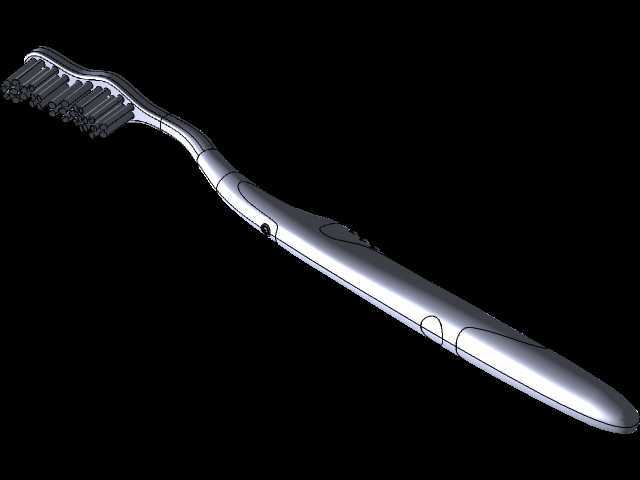

　　避免振动直接传递到握持位置导致的手麻问题，同时将振动能量更多传递到刷头位置，提升清洁效率。电池仓的尺寸适配常规的AA型充电电池，仓内的电极接触片安装位做了定位卡槽设计，装配时接触片可直接卡入定位，不需要额外打胶固定，提升装配效率。刷头与传动段的配合位置设计了防呆结构，只有正确的插入角度才能完成刷头装配，避免用户装反刷头导致的传动失效问题。在实际应用场景中，这类结构的电动牙刷可适配日常居家、差旅携带等不同使用场景，整体重量控制在85g以内，长时间握持刷牙也不会产生手部疲劳，机身的流线型外观可适配不同的卫浴空间摆放需求，平放时的重心位于机身中部靠下位置，放置在洗漱台面上不会出现滚动滑落的问题。整个三维数模完整还原了产品的所有配合关系、安装边界与外形细节，结构设计人员可直接基于该数模进行模具开发的细节调整，也可在此基础上拓展不同配色、不同功能版本的衍生型号，比如增加压力感应模块、档位调节模块时，只需要调整机身内部的筋位布局，不需要改动整体的外形尺寸与握持手感，保证产品系列化开发时的用户体验一致性。
