双出口法兰连接安全阀体结构

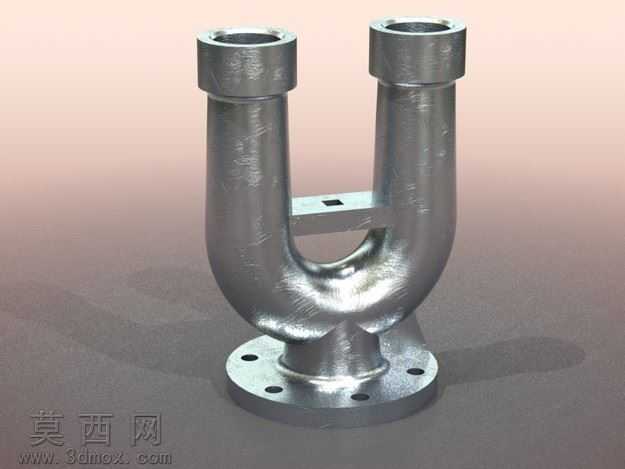

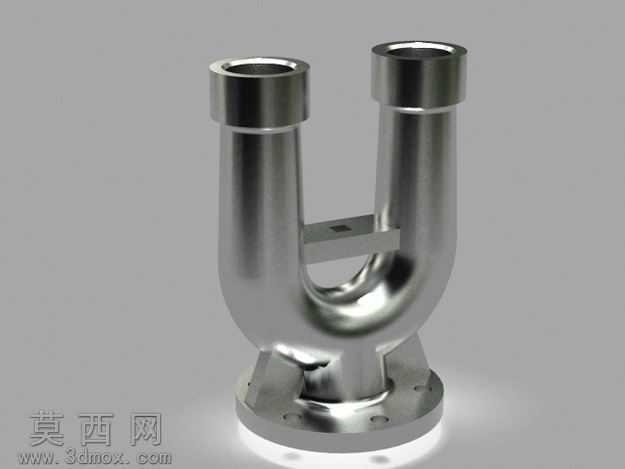

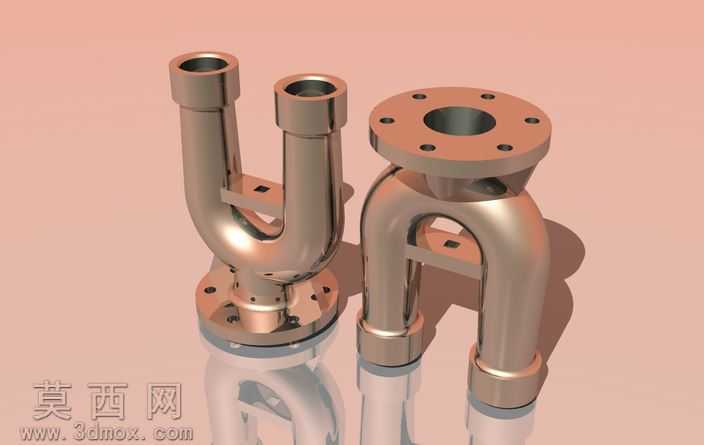

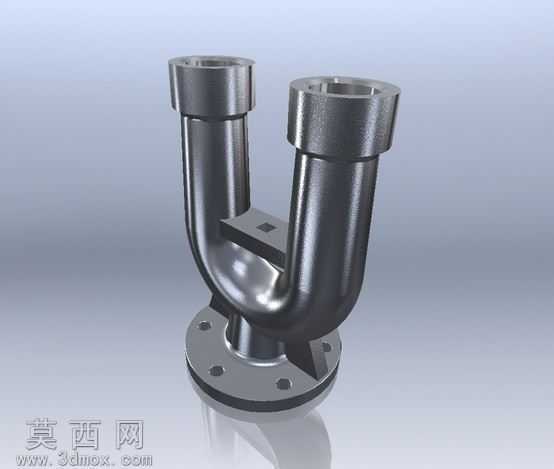

本作品为双通路法兰式安全阀体的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以底部圆形法兰基座为定位基准，精准绘制法兰盘上的安装孔位阵列，保证孔位的分度圆直径、孔径参数完全符合通用管路安装标准，确保后续实际装配时可与对应管路法兰实现无偏差对接。主体流道部分采用U型双分支结构设计，建模过程中通过曲面放样、实体合并的方式构建流畅的流道内壁，避免流道出现直角转折造成的流体阻力激增，两个分支出口保持同轴平行布局，出口端同样预留标准连接接口，可适配对应规格的外接管路。两支管之间设置加强连接筋结构，通过筋特征命令生成，有效提升双支管的结构刚度，避免长期受流体压力冲击出现支管变形、接口错位的问题。材质渲染阶段采用哑光金属材质模拟铸钢阀体的真实质感，调整材质的粗糙度、反射率参数，还原金属铸件表面细微的磨砂肌理，同时对法兰安装面、接口端面做轻微的高光处理，体现机械加工面的平整特性。渲染场景采用柔和的漫反射光照，避免强反光造成的结构细节丢失，多角度呈现阀体的外部轮廓、连接结构与加强筋布局。设计过程中充分考虑阀体的实际使用场景，在保证流道通流面积满足流量要求的前提下，优化管壁厚度分布，底部基座与流道衔接处做圆角过渡处理，降低应力集中风险，整体结构兼顾流体输送性能与结构强度，可作为安全阀类产品设计、管路系统配套选型的三维参考模型，也可用于机械专业相关的结构教学演示案例。
