槽板结构新风类机械构件三维设计

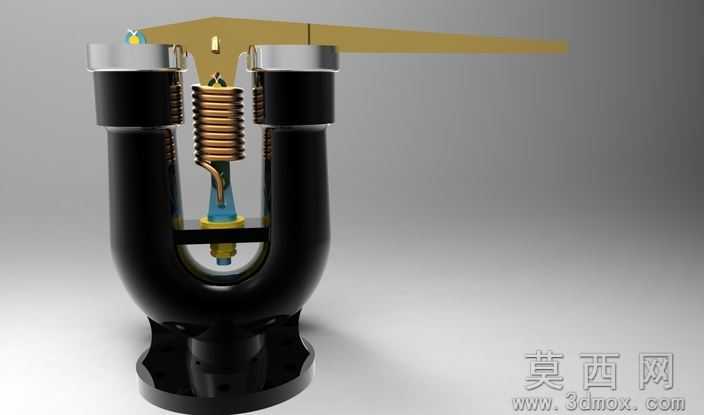

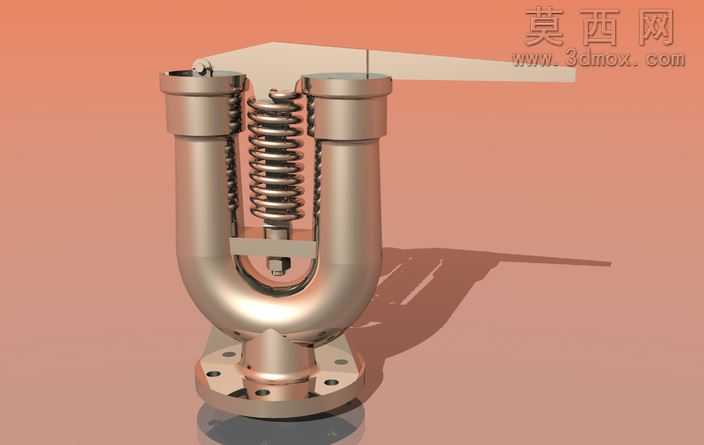

本作品为槽板结构新风类机械构件的三维设计成果，建模阶段采用参数化建模思路，先完成底部法兰底座的轮廓绘制，精准定位法兰盘上的安装孔位，保证孔位的同轴度与分布圆尺寸符合通用安装标准，再向上构建U型主体的曲面结构，通过扫掠、放样等建模命令保证U型臂的壁厚均匀，过渡曲面顺滑无棱角，避免应力集中的结构缺陷。构件内部的弹簧结构采用螺旋扫描命令完成，精准还原弹簧的节距、丝径与有效圈数，弹簧与两侧U型臂的安装卡槽做了精准的配合约束，保证装配后弹簧的活动行程符合设计预期，顶部的槽板构件通过拉伸、切除命令完成，槽口的尺寸与内部锁止结构做了适配，保证扳动槽板时可以顺畅带动内部机构完成动作。材质设置阶段，整体构件采用抛光不锈钢材质，调整材质的反射率、粗糙度参数，还原金属构件的镀铬亮面质感，弹簧部分采用稍暗的金属材质，通过细微的粗糙度差异区分不同零件的材质特性，法兰底座的安装面做了细微的磨砂质感处理，还原实际机加工面的视觉效果。渲染阶段采用工作室柔光环境，添加柔和的环境阴影，突出构件的金属反光特性与结构轮廓，多角度展示构件的外部形态与内部装配关系。设计过程中重点考量了构件的装配合理性，所有配合面都预留了合理的装配公差，活动部件之间不存在干涉问题，底部法兰的安装尺寸适配通用的管道安装标准，内部弹簧的劲度系数匹配构件的动作受力需求，顶部槽板的力臂长度经过优化，保证操作时的施力手感舒适，整体结构紧凑，受力路径清晰，既满足功能使用需求，也兼顾了金属构件的工业美学表现，可用于新风系统相关的机械结构演示、装配教学或者产品开发参考。
