桩基静载试验压载加载装置结构设计

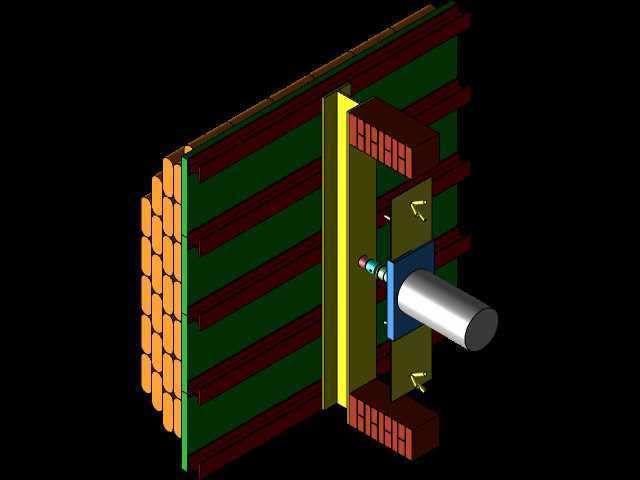

　　这套结构主要面向建筑工程桩基承载力检测的现场作业场景，是静载试验环节里实现荷载施加与反力承载的核心机械结构，日常作业中承担着将千斤顶输出的顶推力平稳传递至桩身、同时依托堆载配重提供稳定反力支撑的作用，避免试验过程中出现荷载偏移、反力不足导致的检测数据失真问题。从结构组成来看，整套装置沿水平加载轴线依次排布，最外侧是分层堆叠的配重承载模块，采用模块化块状单元拼接而成，相邻配重块通过凹凸卡位结构实现横向与纵向的限位，避免堆载过高时出现侧滑倾覆，配重模块与反力架主梁之间设置了均压垫板，将集中荷载均匀分散到整个反力架受力面，防止局部应力集中造成主梁变形。反力架主体采用型钢焊接框架结构，竖向设置多道加强肋板匹配不同吨位的试验荷载需求，

　　横向主梁的安装面预留了多组螺栓孔位，可根据试桩的桩径、现场作业空间调整千斤顶的安装位置，适配不同规格桩型的检测需求。核心加载端采用穿心式千斤顶配套传力柱的结构形式，传力柱与千斤顶输出端之间设置了球铰调心结构，即使安装过程中传力柱与桩顶存在微小的角度偏差，也能通过球铰的自适应转动保证荷载始终沿桩身轴线方向传递，避免偏心荷载造成桩头局部压损。设计过程中优先考虑了现场拆装的便捷性，所有结构模块的重量均控制在现场常规吊装设备的额定起吊范围内，配重块采用统一的外形尺寸，可根据试验所需的最大荷载灵活增减堆叠数量，无需额外定制适配构件；反力架的连接节点全部采用标准化高强螺栓连接，无需现场焊接作业，大幅缩短现场安装调试的周期。安装边界方面，

　　整套装置的水平投影尺寸预留了足够的操作空间，传力柱的伸出行程覆盖常规桩基静载试验的桩顶沉降量范围，避免试验过程中活塞伸出超程造成设备损坏；反力架底部设置了可调式支撑脚，可在不平整的试验场地快速调平，保证整个堆载平台的水平度偏差控制在工程允许范围内，防止堆载重心偏移。结构受力设计上，对反力架主梁、传力柱、配重卡位结构都做了对应的强度校核，在额定荷载下各部件的变形量均满足试验精度要求，不会因为结构形变影响荷载传递的准确性；配重模块的堆叠排布采用中心对称布局，重心始终与加载轴线重合，即使试验过程中桩身出现微小沉降，整套堆载结构也能保持稳定，不会出现倾斜失稳的风险。日常作业中，这套结构可适配不同吨位的桩基静载检测需求，

　　从数百千牛的小直径工程桩到数千千牛的大直径灌注桩，仅需调整配重块数量与反力架的加强配置即可完成适配，无需更换核心加载组件；传力柱与桩顶之间预留了桩帽安装空间，可配套不同规格的桩帽保护桩头，避免加载过程中桩头混凝土碎裂影响试验进程。
