弧形卡扣式传感器防护外壳结构设计

这款弧形结构的传感器防护外壳，主要面向工业现场各类外置式传感元件的封装防护需求，在自动化产线、物流分拣设备、工程机械状态监测点位等场景中都能适配。日常设备运行中，传感元件往往直接暴露在车间环境里，容易受切削液飞溅、粉尘堆积、外力磕碰等影响，这类外壳的核心作用就是给内部敏感的传感核心提供物理防护，同时不遮挡传感端面的信号传输路径。

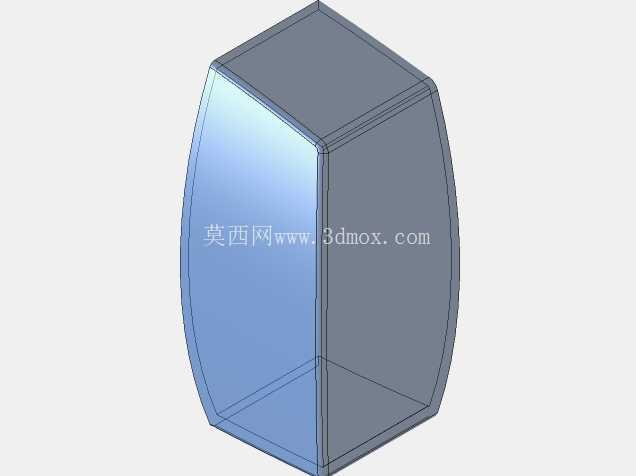

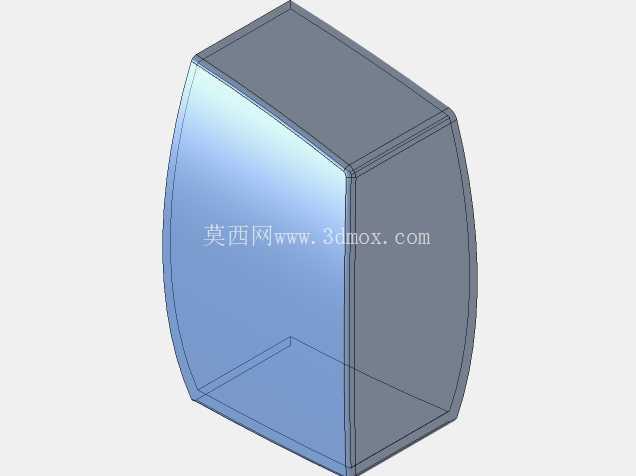

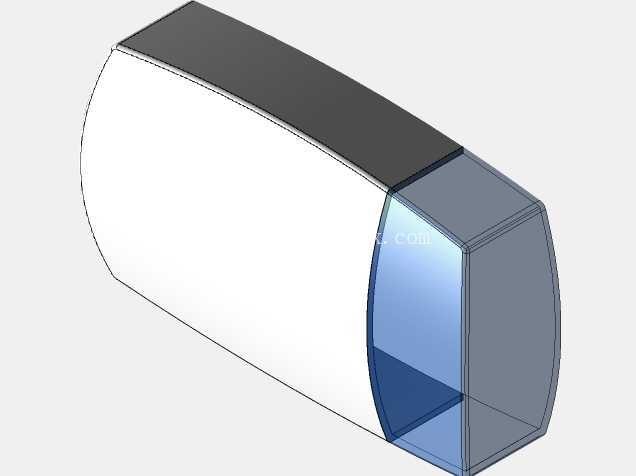

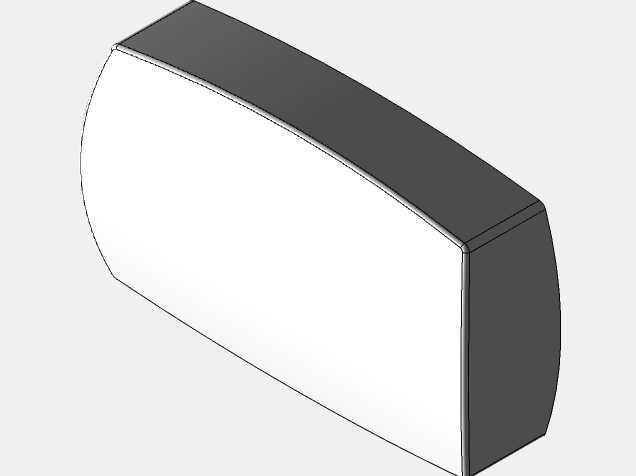

从结构设计逻辑来看，整体采用单侧弧形开口的U型截面构型，上下平直边作为安装贴合面，弧形侧壁既可以规避内部传感器的走线弯折空间，也能在外壳受侧向冲击时通过弧面形变分散应力，避免应力集中直接传递到内部传感元件上。上下平直段的边缘做了微卷边处理，既可以提升薄壁壳体的整体刚性，减少长尺寸壳体的翘曲变形量，也能在安装时避免锐边划伤安装人员手部或是损坏传感器的外接线缆。壳体的开口侧预留了0.8mm的装配间隙，适配市面上多数同规格传感器的推入式装配需求，不需要额外打胶或是螺丝固定，依靠壳体自身的弹性形变就能卡紧内部元件，后期维护更换传感器时只需要沿轴向抽出元件即可，大幅降低现场运维的拆装耗时。

安装边界方面，上下平直安装面的平面度控制在0.1mm以内，保证和设备安装基面贴合时不会出现缝隙，避免粉尘、水汽从安装贴合面渗入壳体内部。弧形侧壁的曲率半径经过反复校核，既保证内部有足够的空间容纳传感器本体及尾部的出线接头，也不会因为弧度过大导致整体占用安装空间过多，在设备紧凑排布的狭小点位也能顺利安装。壳体两端没有做封边设计，一方面是方便传感器沿轴向快速装入，另一方面也能给尾部线缆留出充足的出线空间，适配不同出线方向的传感器型号，不需要针对不同出线方向单独开模制作壳体。

实际选型应用时，需要注意匹配内部传感器的截面尺寸，壳体上下安装面的间距要比传感器本体厚度大0.2-0.3mm，既保证推入时的顺畅度，也不会因为间隙过大导致传感器在壳体内部出现窜动。如果应用在振动较强的设备点位，可以在上下安装面贴合处加装薄橡胶垫片，既可以提升密封性能，也能缓冲设备运行时的振动传递，避免内部传感器受振动影响出现检测精度漂移。壳体的壁厚控制在1.2mm，采用压铸工艺成型时可以保证足够的结构强度，同时整体重量较轻，不会给安装点位带来额外的负重负担，在移动设备、机械臂末端等对负载重量敏感的点位也能适用。

从结构细节来看，壳体的上下平直段边缘预留了两个隐形的定位卡点，当传感器推入到指定安装位置时，卡点会卡入传感器外壳预设的定位槽内，避免设备运行过程中传感器沿轴向滑出壳体，不需要额外增加轴向固定结构，简化了整体装配流程。弧形侧壁的表面没有多余的凸起结构，整体外观流畅，在设备外侧安装时不会勾挂现场的管线、抹布等杂物，减少日常清洁维护的麻烦。壳体的内表面做了哑光处理，避免内部光线反射对光学类传感器的检测结果造成干扰，适配光电类、视觉类等多种不同原理的传感器防护需求。
