工业防护密闭门结构三维设计

　　这款门体结构的设计，最初是针对工业厂区设备间隔断、特殊工况舱室密闭防护的实际需求展开，建模过程中优先考量了现场安装的适配性与长期使用的结构可靠性。从实际应用场景来看，这类门体可适配有密闭要求的设备隔间、管线通道出入口、小型工业舱室的进出点位，既能够满足日常人员通行、小型物料转运的开合需求，也可在特定工况下实现区域隔断，降低相邻区域的粉尘、气流交叉影响。

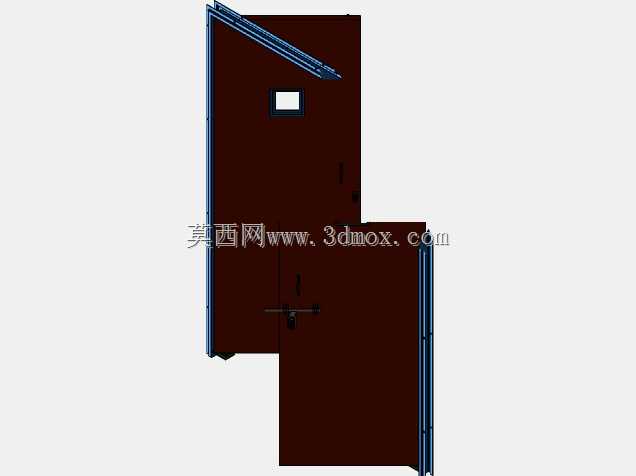

　　设计阶段首先梳理了安装边界的约束条件：门体整体采用错层式门扇结构，适配现场非标准矩形洞口的安装需求，侧边配套的密封压条安装槽沿门扇周圈连续布置，闭合状态下可通过侧边铰链的压紧力实现密封面的均匀贴合，避免出现局部密封失效的问题。门扇上部预留的小型观察窗结构，采用嵌入式安装设计，窗体与门扇主体的连接位置预留了密封件安装余量，无需在现场二次开孔加工，即可满足日常巡检时无需开门观察内部工况的使用需求。

　　门扇侧边的铰链结构采用长条形通长设计，区别于普通民用门的分体式合页，这类通长铰链可均匀承载门扇自重，避免长期开关过程中出现门扇下坠、密封面错位的问题，铰链与门框、门扇的连接位置均预留了标准紧固件安装孔位，安装时可通过调整垫片微调门扇与门框的配合间隙，保证密封压条的压缩量处于合理区间。门扇上部配套的闭门导向结构，可在门扇开启至最大角度时实现缓冲定位，避免大角度开门时门扇撞击侧边墙体或管线，同时在闭合过程中提供平稳的导向力，保证门扇准确落入门框密封槽内。

　　建模过程中对所有配合面的公差进行了同步校核，门框与墙体连接的安装孔位按照常规工业建筑的预埋件间距设置，适配大部分现有工业洞口的改造安装需求，门扇厚度方向的尺寸经过优化，在保证结构刚度的前提下尽可能减少自重，降低铰链的长期承载负荷。门体配套的锁止结构设置在门扇中部位置，锁止点与上下导向点形成三点受力结构，闭合后可将门扇均匀压向门框密封面，避免单点锁止导致的局部密封间隙过大问题。从结构细节来看，门扇边缘的折边结构采用一体化成型设计，既提升了门扇整体的抗形变能力，也为密封压条提供了稳定的安装基面，避免长期使用过程中压条脱落、移位。
