7.5升小型储运集装箱结构设计方案

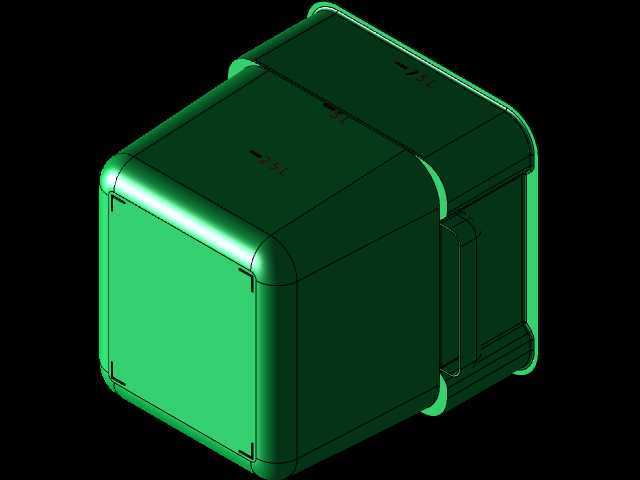

　　在小批量物料周转、零散配件储运、实验室样本转运这类场景里，常规大尺寸集装箱完全无法适配使用需求，7.5升规格的小型储运集装箱，刚好填补了微型密闭储运容器的市场空白，这类箱体不需要适配标准货运吊装接口，更多是面向工位间周转、短途零散转运、小批量贵重物料封装的使用需求。从结构设计层面看，该箱体采用一体化圆角过渡的壳体结构，所有棱边都做了大圆弧倒角处理，一方面是避免尖锐棱边在转运过程中磕碰划伤操作人员，另一方面圆角结构能大幅提升壳体的抗冲击性能，当箱体发生侧翻、跌落时，圆弧面可以分散冲击应力，避免直角位置出现应力集中导致的壳体开裂。箱体的侧壁做了等厚度的加强筋布局，从渲染图的线框结构能看出，侧壁的隐形加强筋沿着箱体周向均匀分布，

　　不需要额外增加壁厚就能提升箱体的侧向承压能力，当多个同规格箱体叠放时，侧壁不会因为上部载荷出现鼓胀变形。箱体侧面预留的内嵌式把手结构，完全凹陷在壳体轮廓内部，不会突出箱体的最大外边界，这样在堆叠存放的时候，把手不会和相邻箱体产生干涉，同时内嵌式结构也能避免转运过程中把手被外部物件勾挂导致的箱体侧翻。从安装和使用边界来看，该箱体的外部轮廓为规整的近似立方体结构，底部做了微凸的定位边，和同规格箱体的顶部凹槽可以实现嵌合定位，堆叠时不需要额外的固定绑带就能实现层间防滑，单箱体的7.5升容积刚好适配常规工位的物料存储量，不会因为容积过大导致单箱装载过重，也不会因为容积过小增加周转频次。在密封设计上，箱体的上盖和下壳采用止口配合结构，

　　配合面预留了密封胶条的安装槽，关闭后可以实现防尘、防泼溅的密封效果，适合存放怕潮、易散落的小型零部件或者实验耗材。设计过程中优先考虑了注塑成型的工艺可行性，所有侧壁的脱模斜度控制在1.5度，既保证脱模顺畅，又不会因为斜度过大导致上下口尺寸偏差过大影响堆叠配合，内部没有倒扣结构或者需要额外抽芯的复杂特征，模具结构简单，量产时的成型效率高，废品率低。箱体的壁厚采用均匀化设计，所有位置的壁厚差控制在0.2mm以内，避免注塑过程中因为壁厚不均导致的缩痕、翘曲变形，保证成型后的箱体尺寸精度，配合位置的尺寸公差控制在IT12级，既能满足互换性要求，又不会过度提高加工精度导致成本上升。在实际使用场景中，

　　这类小型集装箱既可以单独作为桌面储物容器使用，也可以多个组合放置在标准货架上，作为分类存储的单元容器，因为外部轮廓规整，在自动化周转线上也能适配常规的皮带输送线宽度，不需要对输送线做额外改造就能实现自动转运。和普通的塑料周转箱相比，该箱体的密闭性更好，结构强度更高，圆角过渡的设计也更容易清洁，没有卫生死角，适合在对清洁度有一定要求的车间、实验室场景使用。设计时还考虑了不同使用场景的兼容性，箱体的外部没有突出的结构件，可以根据使用需求在侧面粘贴标签、加装RFID标签座，实现物料的信息化管理，底部的定位结构也适配常规的AGV小车承载平台，不需要额外的定位治具就能实现AGV的自动搬运。
