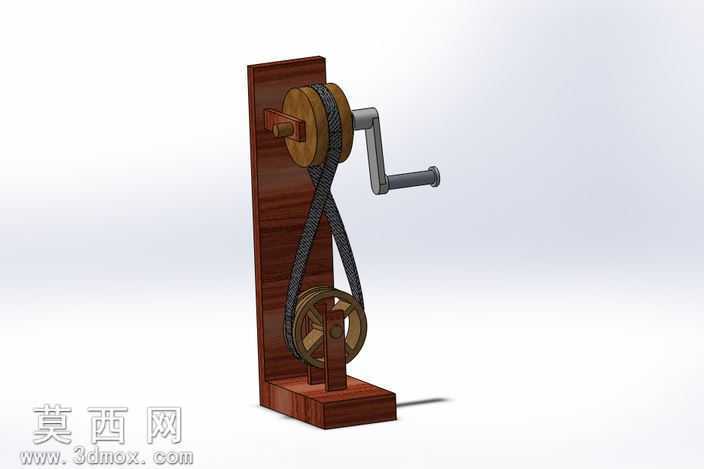

手摇式皮带滑轮传动机构三维建模作品

本作品为手摇式皮带滑轮传动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动原理进行结构还原与细节搭建。建模初期先梳理机构的运动逻辑：该机构通过手摇曲柄输入动力，将曲柄的圆周运动通过主动滑轮传递至皮带，再依靠皮带与滑轮槽的摩擦力将运动传导至下方从动滑轮，实现平行平面间的圆周运动传递，整体结构固定于立式木质支架与底座之上，保证传动过程的结构稳定性。建模阶段首先完成各零部件的参数化绘制：主动滑轮部分包含轮体、轮轴、L型手摇曲柄、固定插销，轮体设计有适配皮带嵌入的V型槽结构，保证皮带传动时不易滑脱；从动滑轮与主动滑轮结构参数匹配，轮轴通过支架上的固定座实现转动支撑；传动皮带采用交叉绕接方式，建模时精准还原皮带的张紧度与绕线路径，还原交叉皮带传动可改变从动轮转向的特性；支撑结构包含立式背板、底部承托底座、上下两组滑轮固定支座，各木质部件的拼接结构完全还原实物的装配关系，保证各部件无干涉、装配逻辑符合实际机械安装要求。材质与渲染阶段，针对不同部件的材质特性进行参数调整：木质支架与底座采用深棕色木纹材质，还原实木的纹理质感与哑光表面特性；金属材质的手摇曲柄、轮轴、固定插销调整为金属灰哑光质感，还原铸铁或钢制零件的表面特征；滑轮轮体采用浅棕木质材质，与支架材质形成视觉区分；传动皮带采用黑色编织纹理材质，还原帆布传动带的粗糙表面与编织质感，增强模型的真实感。渲染阶段采用柔和的均匀布光，避免过强的反光遮挡结构细节，多角度展示机构的装配关系与传动逻辑，同时通过运动仿真验证传动过程的流畅性，确认手摇曲柄转动时，主动轮可通过交叉皮带带动从动轮顺畅完成圆周运动，无结构卡滞、皮带滑脱等问题，完整还原了皮带滑轮系统的运动传递原理，可作为机械传动教学演示、五金传动结构参考的数字化三维模型使用。
