三列并行倾斜式物料输送机架设计

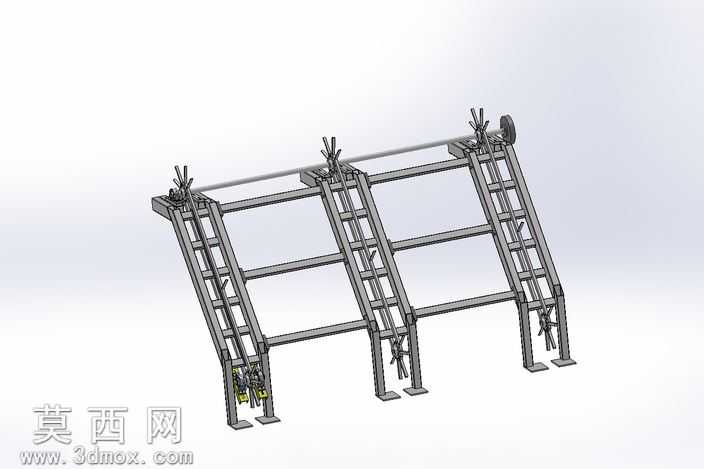

本作品为三列并行布置的倾斜式输送设备机架三维模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计通用规范，对各部件的装配关系、尺寸公差进行了合理约束，确保模型可直接用于后续工程出图与结构校核。模型整体采用模块化设计思路，三组倾斜输送单元通过横向连接梁实现刚性连接，既保证了整体结构的稳定性，又可根据实际输送产能需求灵活增减输送单元数量，适配不同的生产场景。从结构细节来看，每组倾斜输送单元均设置有独立的支撑脚架，底部支撑脚采用加宽式落地结构，可有效分散设备运行时的载荷，避免机架出现晃动或沉降；倾斜架体上预留了输送辊、传动组件、张紧机构的安装位，各安装位的定位尺寸经过反复校验，可兼容常规规格的输送配件，降低后续配件采购与装配的难度。建模过程中对金属材质的表现进行了针对性调整，架体主体采用型钢焊接结构的材质表现，表面做哑光防锈漆面处理，传动连接部位采用金属切削件的材质质感，不同材质的粗糙度、反光度参数经过渲染调试，可清晰区分不同功能的部件，提升模型的可视化效果。设计阶段充分考虑了倾斜输送的工况需求，架体的倾斜角度经过力学测算，可保证物料在输送过程中不会出现下滑、洒落的问题，同时架体顶部预留了驱动电机的安装接口，可直接配套标准减速电机实现动力输入，底部设置有尾部张紧结构，可快速调整输送配件的张紧度，降低日常维护的操作难度。整体模型无冗余几何特征，各部件的建模逻辑清晰，装配层级划分合理，可直接导入各类三维软件进行结构优化、运动仿真，也可作为非标输送设备设计的参考模板，帮助设计人员快速完成同类型设备的方案设计，缩短非标设备的研发周期。
