多工位连续冲压级进模结构设计

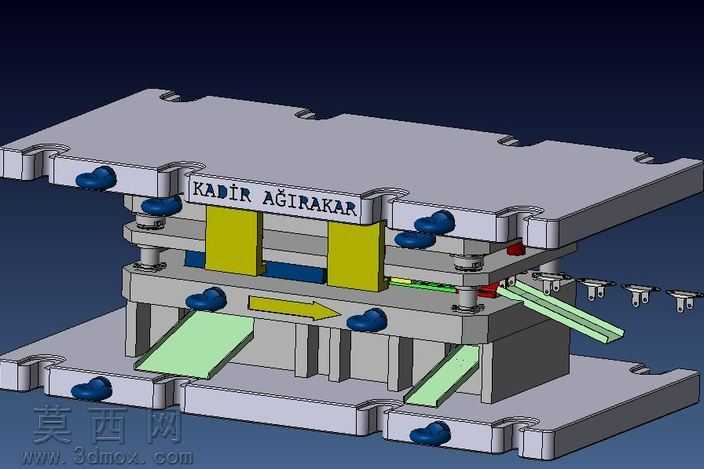

本作品为多工位连续冲压级进模的三维结构设计，建模过程严格遵循冷冲压模具的设计规范，完整还原了级进模从上模座到下模座的全层级装配结构。建模阶段优先搭建模具的整体装配框架，依次完成上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座的基础基体建模，各板件的安装孔位、导柱导套配合孔位均按照实际装配公差要求做对应位置约束，保证开合模过程中各部件的同轴度与运动同轴精度。针对模具的工作部件，分别完成了冲裁凸模、成形凸模、对应凹模镶块的独立建模，凸模的固定台阶、刃口段、让位段结构均做了精细化还原，卸料板上的凸模避让孔、导正销安装位也按照实际配合间隙做参数化设计，保证条料送进过程中的精准定位与顺畅卸料。导向系统部分，完整还原了独立导柱组件、卸料板内导柱的结构，导柱与导套的配合段、储油槽结构均做细节刻画，保证模具连续冲压过程中的导向精度，避免凸凹模发生啃模损伤。送料定位系统中，依次搭建了初始挡料销、侧刃、导正销、抬料销、导料板的完整结构，导料板的入料导向斜面、抬料销的弹性顶出结构均做对应呈现，保证条料在多工位间的步距精准送进，实现冲裁、弯曲、成形多工序的连续同步作业。弹性卸料系统部分，还原了卸料弹簧、卸料螺钉的排布结构，弹簧的预压量、卸料螺钉的行程限位均按照冲压行程参数做对应设置，保证卸料过程中卸料板的平行度，避免条料变形卡料。出件结构部分，设计了多方向的成品件滑出料道，料道的倾斜角度、导向侧边均做适配调整，保证成形后的工件能够顺畅滑出模具工作区域，避免工件堆积在模腔内影响连续生产。渲染阶段对不同功能部件做了材质区分，上下模座采用调质钢材的哑光金属质感，导柱导套做镀铬亮面处理，弹性部件采用聚氨酯橡胶的深色材质，料带与成品件采用对应冲压板材的金属色泽，通过不同材质的区分清晰展现模具的层级结构与各部件功能，整体结构完整覆盖级进模的核心功能模块，可用于冷冲压模具的结构参考、教学演示与设计方案交流。
