商用洗涤配套臭氧水生成处理装置结构

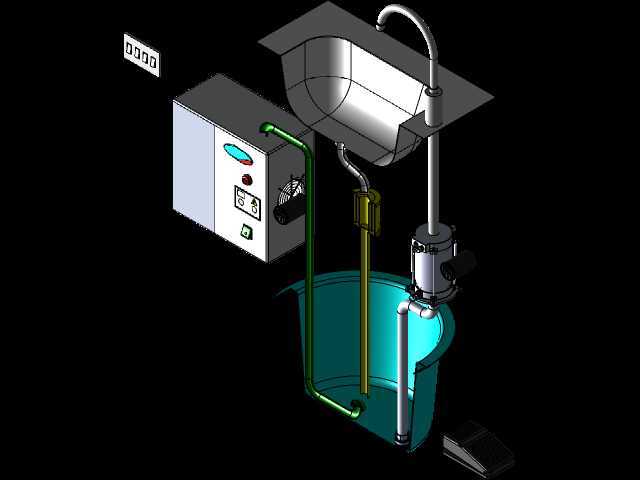

　　这套装置的三维结构完整还原了商用洗涤场景下臭氧水制备与投加的全流程硬件布局，核心应用场景覆盖餐饮后厨餐具洗涤、生鲜加工区食材消杀、小型商用洗衣房衣物除菌等需要对洗涤水体进行臭氧溶入处理的场合，区别于常规民用小型臭氧发生配件，该结构采用集成式布局，将电控发生单元、气液混合泵组、管路输送体系、出水终端与标准商用洗涤水槽做了适配性整合，无需额外搭建复杂支架即可完成现场拼装。从结构设计逻辑来看，整套装置优先考虑了商用场景下的安装维护便捷性，电控箱体采用侧挂式布局，布置在水槽左侧的操作盲区位置，箱体面板预留了数显窗口、状态指示灯与控制按钮，操作人员在水槽旁即可直接观察臭氧发生浓度、设备运行状态，无需俯身探入设备夹层操作；

　　箱体内部预留了臭氧发生模块、散热风机、电气接线端子的安装位，散热风道顺着箱体侧面的格栅直排外部，避免臭氧泄漏到电控区域造成元器件氧化腐蚀。气液混合部分采用下置式安装结构，混合泵固定在水槽下方的桶体支架上，进水端直接接入储水桶内的待处理水体，出水端通过硬管连接到水槽上方的出水龙头，同时臭氧输气管从电控箱体引出后顺着绿色管路接入混合泵的进气端，通过泵体叶轮的高速剪切将臭氧气体充分打散溶入水体，避免出现臭氧气体逸散、溶入浓度不足的问题；管路布置上特意做了折弯避让，所有管路转角均采用大圆弧过渡，减少水路和气路的沿程阻力，同时管路固定点全部采用快拆式管卡，后期更换密封圈、清理管路水垢时无需整体拆解结构。安装边界方面，

　　整套装置的横向占用尺寸适配常规600mm宽度的商用单槽水槽，电控箱体厚度控制在150mm以内，不会额外占用过多台面操作空间，下方储水桶与泵组的垂直高度控制在800mm以内，适配标准商用洗涤台的下部空腔尺寸，无需对现有台架做切割改造即可直接嵌入安装；水槽上方的出水龙头采用可旋转弯管结构，旋转半径覆盖整个水槽槽体，既可以输出臭氧水对槽内待洗物品进行浸泡冲洗，也可以将龙头转向外侧接取处理后的臭氧水做其他用途。结构细节上，臭氧输气管采用耐氧化的硬质管路，避免长期接触臭氧出现管路老化开裂的问题，储水桶内设置了液位检测的安装位，可根据水位状态自动控制设备启停，避免泵体空转造成损坏；电控箱体与水路部分完全做了物理隔离，

　　所有穿过箱体的管路都设置了密封胶圈，防止水槽溅水进入电控部分引发短路故障。不同于分体式臭氧发生设备需要用户自行匹配泵组、管路、安装支架的设计，这套集成结构将所有功能部件的安装位置、连接关系都做了标准化定义，建模过程中所有配合面都预留了合理的安装公差，管路接口全部采用标准通径尺寸，加工时可直接选用市售标准管件完成装配，无需单独定制异形配件；整体重心集中在下部储水桶区域，安装后不会出现台面上重下轻的晃动问题，日常使用时的震动也通过泵组下方的减震垫传递到台架，不会造成管路接口松动渗漏。
