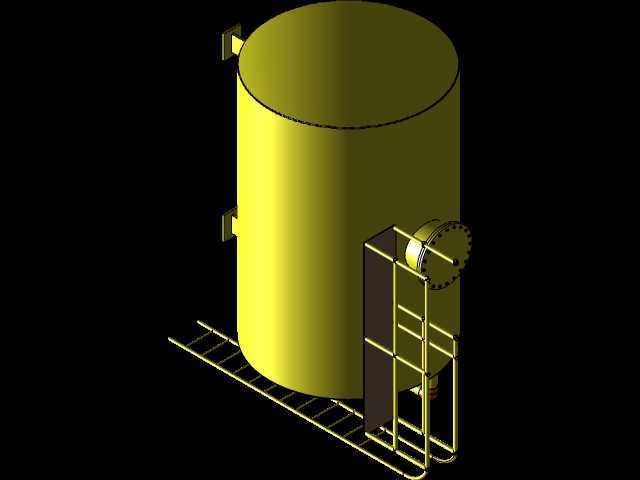

万升容量立式储油罐体带爬梯结构设计

　　在工业油料存储、车间润滑系统配套、中小型油品中转站点的场景中，这类立式圆柱形储液罐体是应用频次极高的静态存储设备，本次呈现的10000升容量罐体结构，完全围绕常压常温下的机油类液态介质存储需求展开设计，没有冗余的装饰性结构，所有外露部件都服务于安装、运维、介质存取的实际功能。从结构布局来看，罐体主体采用等直径圆柱筒身搭配标准椭圆封头的形式，这种构型的优势在于筒身部分板材下料简单，卷制成型工艺成熟，封头的曲面过渡能均匀分散内部液体静压力带来的壁面应力，不需要额外在筒壁加装过多加强筋就能满足常压存储的刚度要求，相比方形储罐能大幅减少焊接工作量，同时避免直角位置的积液残留问题，对于需要定期清理内部沉渣的机油存储场景来说，

　　曲面内壁的清洁难度要低很多。罐体侧下方设置的带法兰人孔结构，是运维阶段进入罐体内部检查、清理的核心通道，法兰盘上均匀布置的螺栓孔能配合密封垫片实现可靠密封，避免存储介质出现渗漏，人孔的安装高度刚好对齐外部爬梯的顶层平台，运维人员攀爬至平台后不需要过度探身就能完成人孔盖板的拆装操作，这个高度设定是结合成年人站立操作的人机工程尺寸反复校核过的，不会出现操作时肢体过度伸展带来的安全隐患。配套的直爬梯采用等边角钢焊接成型，梯步间距控制在300毫米，符合工业爬梯的安全步距要求，爬梯与罐体壁面之间通过三个均匀分布的支撑耳板连接固定，耳板与罐壁采用满焊工艺，焊脚高度经过核算能承受爬梯自重加上两名运维人员的总载荷，不会出现连接位置撕裂的问题；

　　爬梯外侧没有设置全包式护笼，是因为罐体整体高度不高，属于低空作业范畴，只需要在爬梯顶部设置与罐顶边缘齐平的扶手就能满足安全规范要求，同时也能减少材料用量，降低整体制造成本。罐体底部安装在格栅式支撑底座上，底座采用型钢拼接成网格框架，一方面能将罐体的总重量均匀分散到安装基础上，避免局部压强过大导致基础沉降不均，另一方面格栅结构的镂空设计能让罐体底部保持通风干燥，减少罐底与基础接触位置的积水锈蚀风险，底座的安装孔位预留了足够的调整余量，现场安装时可以根据实际预埋螺栓的位置做小范围偏移适配，不需要二次打孔破坏底座结构。罐壁上设置的两个侧向接口，分别用于介质的进出管路连接，接口位置一高一低，高位接口用于加注新油，低位接口靠近罐底，

　　用于抽取存储的油料同时兼顾排空功能，两个接口都采用标准法兰连接形式，能直接和现场的输油管路、阀门部件匹配，不需要额外制作转换接头。在建模阶段，整个罐体的所有板材厚度都按照常压存储的刚度要求设定，筒身壁厚满足满液状态下的环向应力要求，不会因为长期盛装液体出现鼓胀变形，所有焊接位置都预留了焊接收缩余量，避免实际生产焊接后出现尺寸超差的问题；罐体的整体安装边界经过核算，直径方向的占用空间比方形储罐小很多，适合在车间边角、油料存储间这类空间有限的区域布置，爬梯的外伸尺寸也控制在合理范围，不会占用过多的侧向通行空间。这类储罐的设计没有复杂的运动机构，核心是要保证结构的可靠性、密封性能以及运维操作的便利性，所有结构细节都围绕实际使用中的痛点做了优化，比如罐顶的边缘做了圆弧卷边处理，避免运维人员在罐顶操作时被尖锐边缘划伤，人孔盖板的铰接结构能让盖板开启后自然固定在侧边，不需要额外的支撑件，单人就能完成开合操作。
