1000mm规格双扇推拉式塑钢窗结构设计

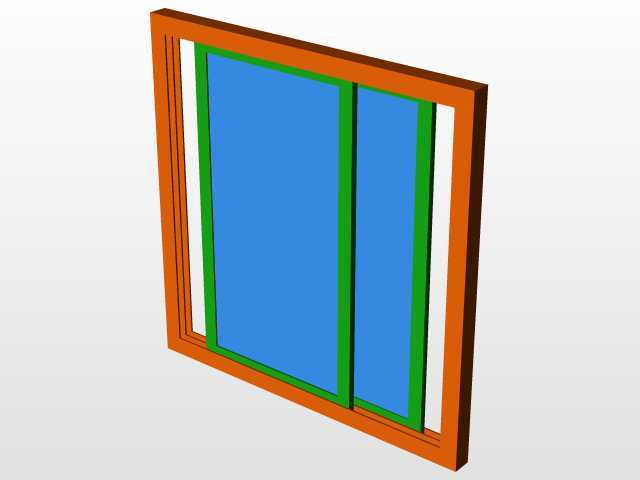

　　在民用住宅、临时板房、工业辅助用房的围护结构设计中，窗体作为兼顾采光、通风、围护密封的核心构件，其结构合理性直接影响建筑使用体验与后期维护成本，本次设计的1000mm见方规格双扇推拉窗，正是针对常规开间的小尺寸采光通风需求开发的标准化窗体结构。从安装边界来看，该窗体整体外框尺寸严格控制在1000mm×1000mm，适配建筑预留洞口尺寸为1010mm×1010mm，安装时可通过四周填充发泡胶实现密封固定，无需额外裁切主框型材，适配常规240mm、120mm厚度的墙体安装，外框型材采用多腔结构设计，外侧橙色部分为窗体主受力框，壁厚设置为2.2mm，可承受窗体自身重量与常规风荷载，适配内陆地区基本风压0.4kN/㎡以下的区域使用，无需额外增加加强中挺。

　　从功能特性来看，该窗体采用左右推拉的开启方式，相比平开窗不会占用室内外空间，开启扇可沿轨道左右滑动，最大开启面积可达窗体总面积的50%，完全满足小空间的通风换气需求；窗体玻璃部分采用5mm厚度平板玻璃配置，玻璃与扇框之间通过密封胶条压接固定，可实现基础的防水、防尘效果，轨道处设置有高低差结构，可避免雨水倒灌进入室内，扇框与主框之间的搭接量设置为8mm，配合毛条密封可减少窗体关闭状态下的空气对流，降低冷热损耗。

　　设计过程中优先考虑了型材的通用性与加工便利性，所有框体型材均采用常规推拉窗通用截面，无需开模定制，加工时仅需按照尺寸切割45度角组角即可，组角处采用角码连接固定，可保证框体的连接强度；两扇活动扇之间设置有密封搭接边，关闭状态下可实现扇间密封，避免出现透缝问题，轨道处预留有排水孔，可将渗入框体轨道内的雨水及时排出，避免长期积水腐蚀型材。

　　在实际应用场景中，该尺寸窗体可用于卫生间、厨房、楼梯间等小面积采光区域，也可作为临时办公板房、设备机房的配套窗体使用，安装时可根据墙体材质选择膨胀螺栓或者自攻螺钉固定主框，固定完成后在框体与墙体缝隙处填充密封胶即可完成安装；相比同尺寸平开窗，推拉结构的五金配件更少，后期维护成本更低，仅需定期清理轨道内的灰尘杂物即可保证顺畅滑动，无需频繁更换合页、风撑等配件。

　　从结构细节来看，窗体的扇框采用绿色标识的型材截面，内部设置有玻璃安装槽与滑轮安装位，滑轮采用常规尼龙滑轮，承载能力可达30kg每扇，完全满足玻璃与扇框的总重量需求，滑动时噪音低，耐磨性能好；主框的轨道部分采用凸起式结构，可避免扇体脱轨，同时减少灰尘在轨道内的堆积，日常清理仅需用抹布擦拭即可，无需复杂的维护操作。设计时也考虑了不同使用场景的适配性，若用于寒冷地区，可将单层玻璃更换为中空玻璃，仅需调整扇框玻璃压条的厚度即可，无需改动主框与扇框的主体结构，具备较好的通用性；若用于有防盗需求的场景，可在窗体外侧加装防盗网，主框的外侧结构预留有防盗网安装位，可直接通过自攻螺钉固定，无需额外打孔破坏框体密封结构。
