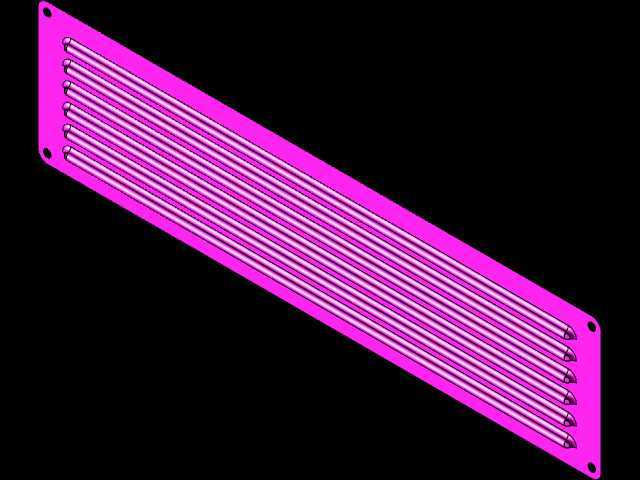

600×150规格长条型通风百叶风口结构

　　在工业厂房侧墙通风、机柜柜体散热、建筑配套通风系统的构件选型中，长条型百叶风口是应用频次极高的一类通风构件，本次呈现的600×150毫米规格百叶风口，是针对狭长安装空间定向开发的通风结构，适配各类需要线性通风开口的安装场景。从实际工程应用来看，这类窄长型百叶风口常被用在电气柜柜体顶部的散热排风带、厂房侧墙下方的长条进风开口、流水线设备护罩的通风段、中央空调系统的线性送风末端，相比方形或圆形风口，它能在有限的竖向安装空间内拉长出风覆盖范围，避免局部风速过高带来的扬尘或直吹不适感。

　　从功能特性上看，该百叶风口采用一体化冲压成型的外框结构，外框边缘预留的安装孔位直接与框体一体成型，无需额外焊接安装耳，既减少了装配工序，也避免了焊接位置容易出现的锈蚀、变形问题。叶片采用等间距平行排布的弧形结构，每一片叶片的弯折角度经过反复校核，既能保证通风通道的有效通流面积，又能在自然通风或机械通风工况下阻挡外部大体积杂物、飞溅水滴进入通风腔体内部，叶片与外框的连接采用整体咬合结构，没有额外的连接件，长期在振动工况下使用也不会出现叶片松动、异响的问题。

　　设计过程中，首先锚定的是狭长安装空间的适配性需求，常规方形风口在150毫米的竖向尺寸限制下，单风口通流面积有限，若并排布置多个方形风口会出现外框拼接缝隙，既影响外观整体性，也容易在拼接位置积灰。因此采用整体长条式结构，将600毫米长度方向的通流区域完全打通，叶片沿长度方向连续布置，最大化利用狭长开口的通流能力。叶片角度的选择上，没有采用常规的45度固定倾角，而是结合实际使用场景的防溅需求，将叶片下倾角度调整至32度，在保证通流效率不下降的前提下，让外部飞溅的水滴、飘落的浮尘能顺着叶片斜面滑落至风口外部，不会进入通风管道或设备内部。外框的折边尺寸经过精准计算，刚好适配常规2毫米厚度的彩钢板、柜体钢板的安装开口公差，安装时直接将外框嵌入预留开口，通过预留的四个角部安装孔打自攻螺丝即可固定，不需要额外制作安装过渡件，大幅降低现场安装的加工工作量。

　　外形尺寸上，该风口整体外轮廓严格控制在600毫米×150毫米，外框折边宽度为15毫米，安装时需要预留的开口尺寸为570毫米×120毫米，四个安装孔分别位于外框四角距离边缘10毫米的位置，孔位直径适配M4规格的自攻螺丝或抽芯铆钉，安装后外框能完全覆盖开口边缘的裁切毛刺，不需要额外做收边处理。叶片的间距设置为8毫米，这个间距既能保证足够的通流面积，也能阻挡手指等物体意外伸入通风口内部，满足设备护罩类应用的安全防护要求。叶片的弧形半径经过多次流体仿真验证，空气流过叶片时的阻力系数比普通直片式百叶低17%左右，在相同的通风量要求下，采用该结构的风口能降低通风系统的风机压头损耗，间接减少通风系统的运行能耗。

　　在不同的应用场景下，该结构还可以做针对性的适配调整，比如用在洁净车间的送风末端时，可以在风口背部加装过滤网插槽，不需要改动外框主体结构就能适配初效、中效过滤网的安装；用在户外外墙通风时，可以在叶片边缘增加一体成型的挡水筋，进一步提升防雨水灌入的能力；用在高温设备的散热风口时，可以调整板材厚度，将常规0.8毫米的冷轧钢板替换为1.2毫米的镀锌钢板或不锈钢板，提升高温工况下的结构稳定性。从建模逻辑上看，整个结构采用参数化建模方式，长度、宽度、叶片间距、叶片角度都设置为可调整参数，在面对不同尺寸的狭长通风开口需求时，只需要修改对应参数就能快速生成同结构不同规格的风口模型，不需要重新绘制草图，能大幅提升同系列产品的设计出图效率。在实际装配验证中，该结构的所有折弯工序都能在普通数控折弯机上完成，不需要开模，小批量生产时的加工成本极低，折弯后的尺寸公差能控制在0.2毫米以内，完全满足通风构件的装配精度要求，不会出现安装时框体与开口不匹配、叶片卡滞的问题。
