户外拖挂式双座移动如厕设施结构设计

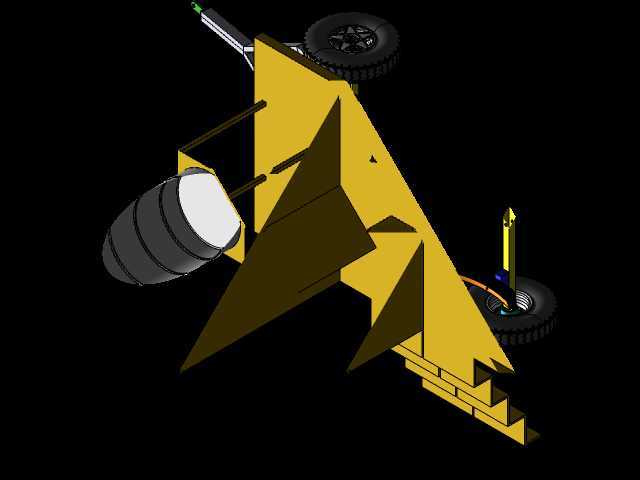

　　这款双座移动如厕设施的结构设计，核心瞄准无固定给排水配套的户外临时作业场景，比如野外工程施工驻点、临时救灾安置点、户外大型活动临时配套、偏远矿区作业点位这类场景，这类场景普遍存在管网配套缺失、点位使用周期不确定、需要频繁转场移位的特点，传统固定公厕完全无法适配这类需求。从结构布局来看，整体采用三角稳定支撑的框架构型，底部预留了标准拖挂连接接口，配套行走轮组，转场时可以直接通过小型牵引设备拖拽移位，不需要额外吊装设备，单人即可完成短距离的点位调整，框架主体采用折边钣金拼接结构，所有受力节点都做了三角加强筋处理，在控制整体自重的前提下，保证颠簸路面拖行时框架不会出现形变开焊的问题。厕位采用并排双座布局，两个厕位之间设置了隔断挡板，

　　兼顾使用隐私性，同时相比单座设施，单位时间内的使用效率提升一倍，更适合人员相对集中的临时点位。储污单元采用快拆式密封桶结构，桶体与厕位排污口采用锥面密封配合，不需要额外紧固件就能实现异味封堵，清理时可以直接将储污桶抽出转运，不需要整体移动设施主体，日常运维的操作门槛很低。设计过程中优先考虑了无外接水电场景下的适配性，厕位的开合结构采用纯机械连杆触发，不需要电力驱动，洗手配套单元采用脚踏式出水结构，储水罐集成在框架上部的空余空间，单次补水可以满足单点位3-5天的常规使用需求。外形尺寸方面，整体宽度控制在1.8米以内，拖行状态下总长度不超过3.2米，高度2.1米，这个尺寸边界刚好符合非道路小型拖挂设备的通行要求，乡村土路、

　　施工临时便道都可以顺利通行，不会因为尺寸过宽出现卡滞。安装使用时不需要做硬化地基，只需要将底部的四个可调支撑脚旋出接触地面，调整到框架水平状态就可以投入使用，哪怕是不平整的泥土地面，也能通过支撑脚的行程差调平，避免设施倾斜带来的使用不便。框架外侧预留了外挂配件的安装孔位，可以根据使用场景的需求加装扶手、纸巾盒、置物台这类附属配件，不需要对主体框架做二次打孔修改。考虑到户外使用的耐候性，所有外露钣金件都做了防腐涂层处理，连接销轴采用不锈钢材质，长期在露天日晒雨淋的环境下也不会出现锈蚀卡滞的问题，行走轮组采用实心橡胶轮胎，不需要充气维护，避免野外尖锐物扎胎导致的转场故障。厕位的排污管道做了大倾角顺滑设计，不会出现污物挂壁残留的问题，

　　减少日常清理的工作量，密封结构的接触件采用耐老化橡胶材质，长期使用也不会因为材质硬化出现密封失效漏味的问题。整体结构没有复杂的传动部件，所有易损件都是通用标准件，现场运维人员不需要特殊工具就可以完成更换，降低了全使用周期的维护成本。
