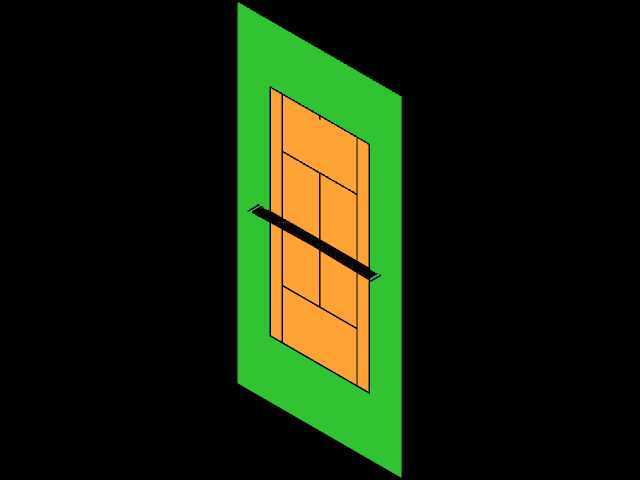

标准竞赛网球场三维结构设计模型

　　在体育场馆建设、校园运动区规划、社区健身场地布设的前期方案阶段，精准的场地三维结构模型是方案推演、施工交底、配套设施排布的核心参考载体，本次呈现的网球场三维结构，完全贴合国际网球联合会划定的正式竞赛场地尺寸边界做全要素还原，没有做随意的比例缩放或者结构简化，能直接对接不同场景下的场地设计需求。从实际落地的应用场景来看，这个模型既可以作为专业赛事场馆前期规划的基底，用来匹配围网高度、照明点位、观众席视线遮挡校验，也能适配中小学网球教学场地、商业网球俱乐部场地的快速方案搭建，甚至可以作为网球主题文创场景、虚拟运动场景的基础场地素材使用，覆盖从实体工程建设到数字场景搭建的多维度需求。做这个模型的设计思路，最先锚定的是场地的核心尺寸边界：

　　双打场地总宽度控制在10.97米，单打有效区域宽度为8.23米，场地纵向总长度固定为23.77米，端线后方预留的缓冲空间、边线外侧的通行区域都按照常规场地建设的最小安全边界做了预留，不会出现模型导入后和周边配套设施出现尺寸冲突的问题。场地的色彩分区做了明确的结构区分，橙色的比赛有效区域和绿色的缓冲区边界完全对齐竞赛规则里的划线位置，球网的安装位置精准落在场地纵向中线处，网柱的固定点位距离边线0.914米，球网中间高度0.914米、两端网柱位置高度1.07米的尺寸差也做了结构还原，不是简单做一个平面网带敷衍，网带的张紧结构、网柱的底座固定位都做了细节刻画，方便后续做施工节点拆解的时候直接调用。很多人做场地类模型容易忽略地面的坡度设计，

　　这个模型里把场地横向0.5%的排水坡度做了隐性的结构表达，不会出现视觉上的场地倾斜，但在导出工程图的时候可以直接提取坡度参数，对接场地排水系统的设计，避免后期施工出现场地积水的问题。场地划线的宽度也严格遵循规范：端线宽度10厘米，其他各条划线宽度5厘米，所有划线的位置偏差控制在毫米级，不会出现划线错位导致的场地有效区域尺寸不符的问题。从结构分层来看，模型把场地的基础层、沥青找平层、丙烯酸面层做了分层结构表达，不是单一的整体块，做施工组织设计的时候，可以直接根据分层结构计算各层的材料用量，对接土方平衡、材料采购的测算需求。在配套设施的安装边界上，模型预留了网柱的预埋坑位、场地四周围网的立柱安装点位、休息椅放置区、裁判椅安装位的空间，

　　不需要二次调整场地结构就能直接把配套的设施模型装配进来，大幅提升方案搭建的效率。对于做体育工艺设计的工程师来说，这个模型可以直接导入风环境、光环境模拟软件，校验不同季节、不同时段场地的眩光情况，以及围网对周边区域的风阻影响；对于做三维场景搭建的创作者来说，模型的面数做了合理优化，不会出现冗余面导致的场景卡顿，材质分区清晰，直接赋予对应材质就能渲染出逼真的场地效果。很多场地类三维模型容易出现的问题是只做表面的视觉效果，忽略实际施工的安装逻辑，比如网柱的位置压到边线、缓冲区宽度不足、球网高度不符合规范，这些问题在这个模型的设计阶段就做了多轮校验，所有结构尺寸都和现行的网球场地建设规范完全对齐，不管是做工程前期的方案汇报，还是做施工阶段的技术交底，抑或是做虚拟运动场景的基底，都能直接适配，不需要再做大量的尺寸修正工作。另外，模型的坐标系做了规整处理，场地的中心点和世界坐标系原点重合，导入不同的三维软件都不会出现坐标偏移的问题，方便和周边的道路、绿化、附属建筑模型做装配整合，在做整体场馆规划的时候，可以快速把网球场模型放到总平图对应的位置，直接校验和周边建筑的防火间距、通行距离是否符合规范要求。
