小范围加工用立式木材折弯加工设备

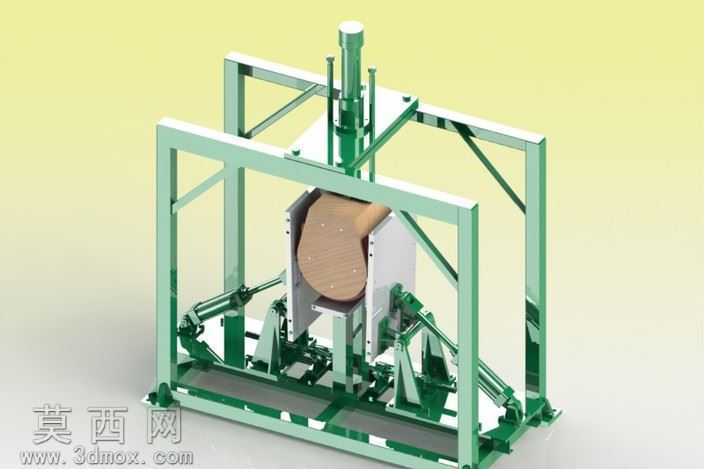

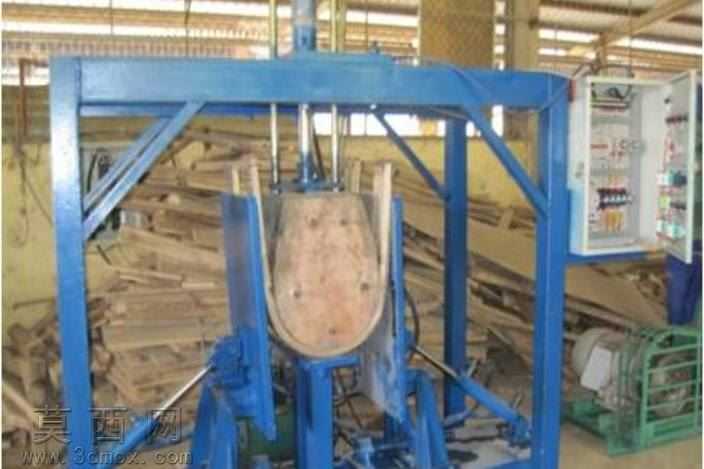

本模型为小范围木料加工场景设计的立式木材折弯设备，整体采用框架式立式结构建模，在三维建模过程中首先搭建主体承载框架，采用方钢型材拼接的门式机架作为核心承载结构，建模时严格还原型材的拼接角度与斜撑加强结构，保证机架受力结构的合理性，框架顶部设置竖向施压的驱动安装位，预留了压合执行组件的装配空间，可适配气动或液压驱动的压合作业需求。中部作业工位为核心成型区域，建模时还原了与目标弯木弧度匹配的成型模具，模具采用仿形曲面设计，曲面弧度完全贴合待加工木料的目标折弯形态，模具两侧设置可调节的木料定位夹持结构，可在压合前对木料进行居中定位，避免压合过程中木料偏移导致的成型误差，夹持结构预留了调节行程，可适配一定厚度范围内的木料加工需求。设备侧方集成了控制柜体建模，还原了柜体上的操作按钮、指示灯与电气元件排布位置，柜体与主机架采用螺栓连接的结构设计，建模时还原了连接位的安装孔位与走线空间，保证电气布线的合理性。设备底部设置可调式支撑脚结构，可对设备水平度进行微调，适配车间不平整地面的安装需求。材质渲染阶段，主体机架采用工业蓝色喷涂金属材质，还原车间设备的真实漆面质感，成型模具部分采用硬质木质材质，匹配木料加工的接触需求，避免压合过程中损伤木料表面，控制柜体采用浅灰色电气柜专用喷涂材质，传动杆件部分采用镀铬金属材质，区分不同部件的材质属性提升模型真实感。设计思路围绕小批量、小范围的木材弯制需求展开，摒弃大型弯木设备的复杂结构，采用紧凑立式布局减少设备占地面积，结构上简化非必要的复杂传动组件，降低设备制造成本与维护难度，同时保留核心的压合成型、定位夹持、控制调节功能，可满足小型木作工坊、定制家具生产场景的小范围木料折弯加工需求，建模过程中对所有活动装配部件都预留了合理的装配间隙，可直接用于后续的工程出图、运动仿真模拟或3D打印验证。
