塑料挤出机输送挤压螺杆结构设计

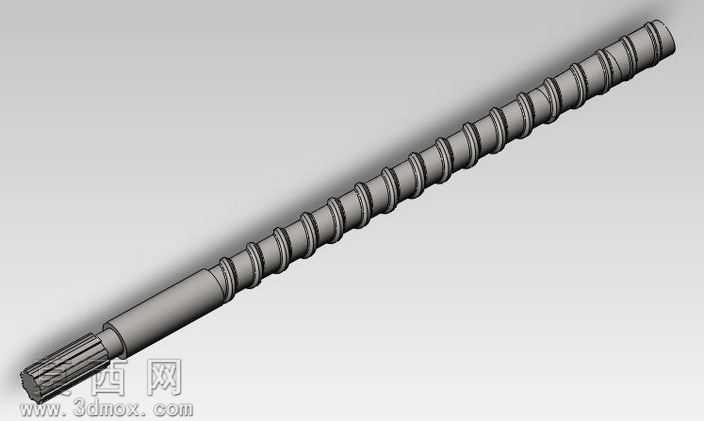

本模型为挤出机核心功能部件螺杆，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循挤出螺杆的功能分段设计逻辑，从进料端到出料端依次完成花键传动段、进料输送段、压缩塑化段、均化计量段的结构搭建。建模初始阶段先绘制螺杆的中心旋转轴基准，以轴体为核心依次构建各段外轮廓，花键传动段采用齿形阵列方式完成花键齿的建模，保证传动齿的均匀分布与啮合精度，确保动力输入时的扭矩传递稳定性。螺杆的螺纹段采用螺旋扫描特征完成主体螺棱构建，针对不同功能段调整螺距、螺棱深度与螺纹升角参数：进料输送段采用较大螺距与较深螺槽，适配松散塑料原料的输送需求，保证原料能够顺利从料斗进入螺杆区间并向前推送；压缩塑化段逐步减小螺槽深度、调整螺距，实现物料的压实、排气与熔融塑化，建模时精准控制螺槽深度的渐变过渡，避免结构突变造成的物料滞留；均化计量段采用等距等深的螺槽结构，保证熔融物料的稳定定量输出，建模时对螺棱的侧边做微小倒角处理，还原实际加工中避免应力集中的工艺细节。材质渲染阶段，整体螺杆赋予金属合金钢材质，添加细微的磨砂金属质感，模拟实际螺杆经氮化处理后的表面质感，螺棱边缘做轻微的高光处理，体现金属加工后的表面光洁度，渲染时采用侧方柔光打光，清晰展现各段螺槽的深度变化与螺旋结构的连续走向。结构设计上充分考虑螺杆的实际工作工况，传动段与螺纹段的衔接位置做退刀槽结构，还原实际机加工的工艺特征，螺杆末端做圆弧过渡处理，避免装配时与机筒前端部件发生干涉，整体模型的各段比例参考常规通用挤出机螺杆的尺寸参数设计，各特征参数可编辑调整，能够适配不同规格挤出机的设计改型需求，可用于挤出设备的装配校验、工作原理演示以及结构优化参考。
