高精度内孔加工用拉削刀具结构设计

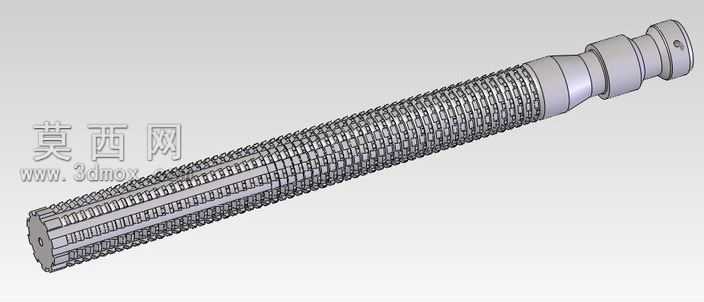

本作品为金属切削加工领域使用的拉削刀三维建模作品，建模过程严格遵循机械加工刀具的实际设计规范，完整还原了拉削刀从夹持端到切削工作段的全部结构细节。建模阶段首先完成整体同轴度基准的搭建，以刀具中心轴线为全局基准，依次构建尾部夹持定位段、过渡引导锥段、粗切削齿段、精切削齿段、校准齿段以及前引导定位结构，各段之间采用平滑过渡的曲面衔接，避免应力集中的结构缺陷。刀齿部分的建模严格遵循拉削刀的齿升量设计逻辑，粗切齿按照均匀递增的齿升量逐齿构建齿形，每个刀齿都还原了前角、后角、齿背圆弧以及容屑槽的完整结构，容屑槽的卷屑、排屑空间按照实际切削的容屑需求设计槽型曲率，保证切屑可以顺利卷曲排出不会刮伤已加工表面。精切齿与校准齿的齿升量逐级减小，校准齿采用等径设计，用于保证被加工孔的最终尺寸精度与表面光洁度。夹持端还原了用于机床装夹定位的扁方、卡槽结构，保证刀具装夹后的传动扭矩传递可靠性，过渡锥段采用平缓的锥角设计，用于引导刀具顺利进入待加工的预制孔，避免入刀时的偏摆刮伤工件内壁。材质渲染阶段，整体刀具采用高速钢材质表现，通过金属材质的粗糙度、反光度参数调整，还原高速钢刀具经热处理后的细腻金属质感，刀齿切削刃部分做了高光处理，突出切削刃的锋利度特征，刀体非工作表面做了细微的磨砂质感处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑了拉削加工的受力特性，刀体整体采用等强度设计思路，从切削段到夹持端的直径逐步增大，匹配拉削过程中拉力从切削端向夹持端的传递路径，避免刀体出现应力断裂的风险，每个刀齿的齿距设计遵循等齿距排布规则，同时保证相邻刀齿的容屑槽空间足够容纳单齿切削产生的切屑，防止切屑堵塞造成打刀问题。整体模型装配关系完整，无结构干涉，所有尺寸参数符合机械加工刀具的行业设计标准，可用于刀具结构教学、加工工艺演示以及相关加工场景的装配验证使用。
