带竖向加强筋的装配式建筑墙板结构

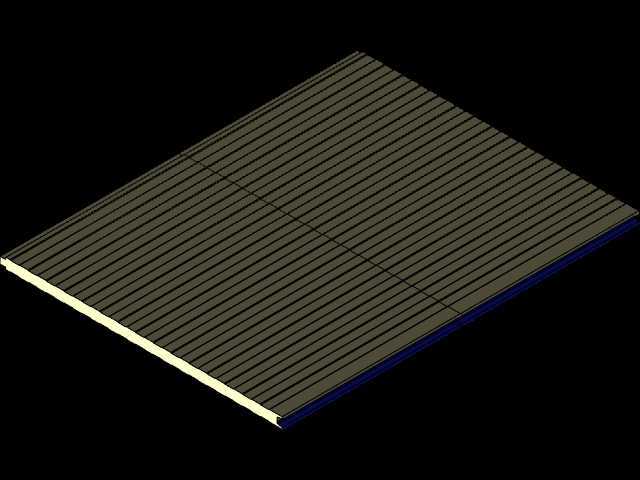

　　这款墙板构件的三维结构设计，核心围绕装配式围护体系的现场安装需求展开，在做结构拆分时首先考虑了现场拼接的容错边界，板体侧边预留的企口结构，能在多块板连续拼接时实现自动对齐，不需要现场反复调校板件的平面度，大幅降低现场安装的对位难度。从结构分层来看，板体表层的竖向筋条并非装饰性结构，而是经过受力核算的加强结构，在板件承受侧向风荷载或者外围撞击载荷时，这些均匀排布的竖向筋条可以将集中载荷快速分散到整个板平面，避免局部受力过大出现板面凹陷或者开裂的问题，同时筋条之间的凹槽也能在板件安装完成后，为外饰面的附着提供额外的咬合面，不管是后续做抹灰层还是挂装装饰面板，都不需要额外在板面打毛处理，能减少现场施工的工序步骤。

　　在设计板体的厚度参数时，兼顾了围护结构的保温性能与结构刚度要求，板体的基层与加强层采用复合结构设计，不同材质层之间的连接面做了齿状咬合处理，避免不同材料因为热胀冷缩系数不同出现层间脱开的问题，在长期使用过程中不会出现表层鼓包、脱落的隐患。板体的安装边界做了通用性适配，上下两端的连接位可以适配不同的龙骨固定结构，不管是采用轻钢龙骨卡接还是采用膨胀螺栓直接固定在结构梁柱上，都不需要对板件本身做二次裁切加工，能减少现场的材料损耗。

　　从实际应用场景来看，这类墙板不仅可以用在工业厂房的外围护结构，也能适配民用装配式建筑的内部隔墙使用，在做内部隔墙使用时，板体本身的结构刚度可以满足日常使用中的磕碰、挂载需求，不需要额外在板内预埋挂载预埋件，常规的轻型置物架、装饰挂件都可以直接通过自攻螺丝固定在板的筋条位置，握钉力完全能满足日常使用要求。在做外围护墙板使用时，板体侧边的企口结构配合密封胶填缝，可以实现良好的水密性和气密性，避免雨天出现接缝渗水的问题，同时竖向的筋条结构可以引导板面的雨水快速流下，减少雨水在板面的滞留时间，降低水渍残留对板面的腐蚀影响。

　　建模过程中对板件的拼接公差做了严格控制，相邻板件拼接后的筋条可以实现连续对齐，不会出现接缝处筋条错位影响外观的问题，同时板件的边缘做了微小的倒角处理，避免运输和安装过程中边角磕碰出现掉渣、崩边的情况，降低运输过程中的残品率。在结构受力校核阶段，重点模拟了板件在不同支撑跨度下的挠度变形情况，确保板件在常规安装间距下，中部最大变形量控制在规范允许的范围内，不会因为长期受力出现板面下弯变形的问题。针对不同使用场景的需求，板体的固定孔位做了长圆孔设计，能抵消安装过程中龙骨定位的尺寸误差，也能适配温度变化带来的板件热胀冷缩位移，避免因为温度应力导致板件出现起拱或者开裂的问题。

　　从生产适配性来看，这款墙板的结构设计也充分考虑了规模化生产的脱模需求，所有的加强筋结构都做了合理的脱模斜度，不需要复杂的抽芯结构就能实现模压成型，能降低生产模具的复杂度，提升批量生产的效率，同时板体的背面做了平整化设计，在堆放和运输过程中可以实现多层叠放，不会因为背面有凸起结构导致叠放不稳，也能减少运输过程中板件之间的摩擦划伤。
