卧式金属带锯切割设备结构设计

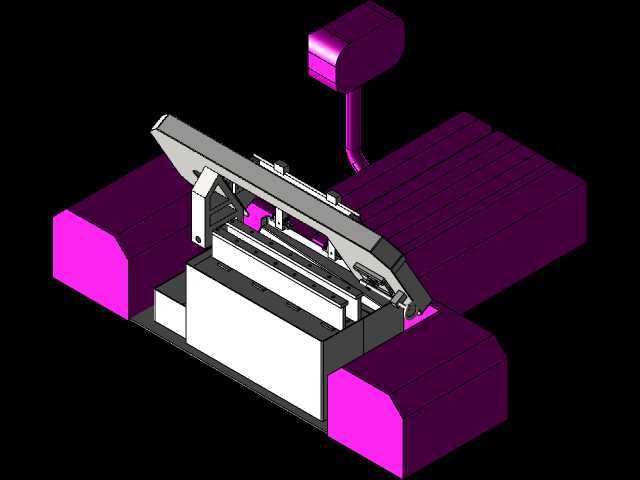

　　这款卧式锯切设备的结构设计，核心围绕金属型材下料环节的实际作业需求展开，在中小批量机械加工车间、五金件加工厂区、钢材预处理工段都有极高的适配性，日常可完成圆钢、方管、异型型钢、成捆薄壁管材的定长截断作业，相比砂轮切割设备，锯切过程的切口平整度更高，材料损耗更小，也不会出现高温灼烧材料切口导致材质变性的问题。从整体布局来看，设备采用左右对称的床身基座设计，两侧的基座腔体预留了足够的配重空间，可容纳液压站、切削液循环管路、废料收集导槽等内置组件，基座顶面的平直区域作为型材送料的支撑工作台，表面加工有平行的T型槽位，可根据待切割材料的截面尺寸快速调整侧压夹具的安装位置，适配不同宽度规格的型材装夹需求，

　　工作台的有效支撑宽度覆盖常规工业型材的通用尺寸范围，无需额外加装延伸辅具即可完成六米以内常规型材的承托定位。锯架部分采用铰链式下切结构，锯臂的回转支点设置在床身单侧基座的上方，这种布局可让锯带在下行切割过程中保持稳定的进给角度，避免悬臂过长导致的锯带抖动问题，锯臂的驱动轮与从动轮分别布置在锯臂的两端，轮面做了微凸弧面处理，可保证高速运行的双金属锯带始终保持在轮面中心位置，不会出现跑偏掉带的故障，锯臂上方的凸起护罩结构内置了锯带张紧调节机构，操作人员无需拆解护罩即可通过外侧的调节手柄完成锯带张紧度的调整，适配不同规格锯带的安装张力要求。设备的装夹机构采用液压驱动的侧压式设计，夹钳的钳口做了可更换的齿面压块设计，

　　切割硬度较高的合金钢材时可更换硬质合金压块，切割薄壁管材时可更换软质铜质压块，避免装夹力过大导致管材变形，夹钳的进给行程可覆盖常规下料作业的最大装夹截面，单次装夹即可完成整根型材的定位，无需多次调整装夹位置。从安装边界来看，设备的整体占地尺寸适配常规中小型机加工车间的设备布局要求，底部预留了标准的地脚螺栓安装孔位，可直接固定在硬化处理的车间地面上，无需额外做混凝土基础，设备后侧预留了电气接线口、液压管路接口、切削液回流接口，可快速对接车间的供电、供液系统，设备的操作手柄布置在锯架侧方的人体工学高度位置，操作人员站在设备侧方即可完成进给控制、夹具松紧、锯带启停的全部操作，作业过程中无需频繁移动位置。

　　设计过程中针对锯切过程的振动问题做了专项优化，床身基座采用箱型焊接结构，内部布置了交错的加强筋板，可有效吸收锯切过程中产生的高频振动，锯带运行路径上设置了多组硬质合金导向块，可在锯切接触点附近给锯带提供稳定的侧向支撑，减少锯带受力后的形变量，既可以提升切口的断面平整度，也能延长锯带的使用寿命。切削液的喷淋嘴直接对准锯切接触区域，可在锯切过程中持续冲除锯屑，同时给锯带降温，避免锯带过热导致的齿部过早磨损，床身内部的切削液箱体带有滤网结构，可将冲落的锯屑拦截在集屑槽内，定期清理即可，不会堵塞循环管路。这款设备的结构设计没有冗余的复杂组件，各个功能模块的拆分清晰，日常维护时可快速拆解锯轮护罩、夹具压块、导向块等易损件部位，降低设备的后期维护成本，适配机加工环节连续作业的使用需求，不管是作为下料工段的主力设备，还是作为维修车间的辅助切割设备，都能稳定满足日常的金属截断作业要求。
