多螺栓连接法兰式承压筒体结构

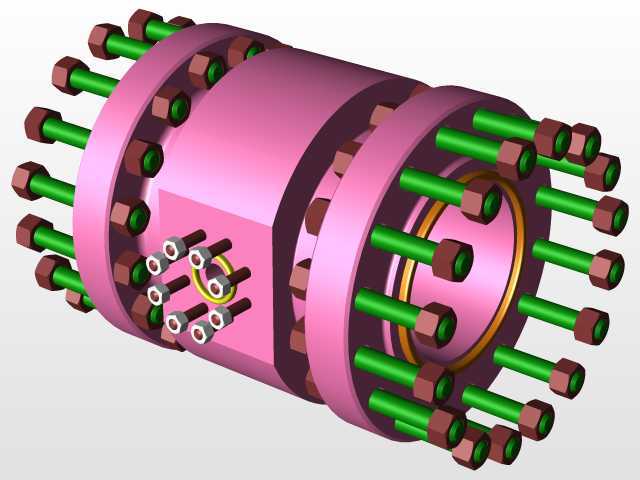

　　该结构属于高压管路系统中的核心连接承压部件，主要应用于石油化工输送管线、高压流体实验装置、液压动力站输出端等需要实现大管径高压介质密封传输的场景，在实际工况中承担两段承压筒体的对接固定、介质密封以及轴向载荷传递的作用，可适配气体、高粘度流体、含微小固体颗粒的浆体等多种介质的输送需求，能在持续高压、周期性压力波动的工况下保持结构稳定性。从结构设计逻辑来看，整体采用双法兰对接的布局形式，筒体主体为等径圆柱空腔结构，两端的连接法兰沿圆周方向均匀布置多组贯穿螺栓，这种周向均布的螺栓排布方式，能够让法兰对接面的压紧力实现均匀分布，避免局部压紧力不足导致的密封失效，同时也能抵消内部介质压力产生的轴向推力，防止法兰连接面出现分离间隙。

　　法兰端面设计有环形密封槽，可适配金属缠绕垫片、O型密封圈等多种密封元件，密封槽的深度与宽度按照对应压力等级的密封件压缩量要求设计，保证密封件安装后能达到合理的压缩率，既不会因压缩量过大导致密封件永久变形失效，也不会因压缩量不足出现介质渗漏。筒体侧面预留的多组小直径接口，可用于安装压力检测元件、温度传感器、介质取样管路或者排气阀，接口采用内螺纹连接形式，接口位置避开了主螺栓的安装操作空间，同时也避开了筒体内部的介质流道核心区域，避免对主介质流动产生过多干扰，也方便后期现场运维时的元件拆装操作。从安装边界维度考量，该结构的主螺栓沿法兰圆周径向伸出一定长度，安装时需要预留足够的扳手操作空间，螺栓的拧紧需按照对角交叉的顺序分步进行，

　　分三次逐步加载至规定扭矩，保证法兰面平行度偏差控制在允许范围内，避免因单侧压紧力过大导致法兰偏斜、密封件压偏失效。筒体的轴向总长度可根据实际管路布局需求调整，两端法兰的外径、螺栓孔中心圆直径、螺栓孔数量与规格均匹配对应压力等级的管路法兰标准，可直接与同规格的标准管路、阀门、泵体出口进行对接，不需要额外制作过渡连接接头。在结构强度设计层面，筒体壁厚按照额定工作压力下的薄壁圆筒强度公式计算，同时预留足够的腐蚀裕量，适配有轻微腐蚀性的介质输送场景；法兰的厚度根据螺栓预紧力、内部介质压力产生的弯矩进行校核，保证法兰在最大载荷下的变形量控制在密封允许的范围内，不会因法兰翘曲导致密封面出现间隙。主螺栓选用高强度合金结构钢材质，

　　经过调质处理达到对应的强度等级，螺栓的光杆部分与法兰螺栓孔之间保留合理的配合间隙，既方便安装时的螺栓穿入，也能补偿少量的法兰对接同轴度偏差，避免螺栓承受额外的剪切载荷。筒体侧面的小接口在设计时做了局部补强处理，因为开孔会破坏筒体的整体应力分布，局部补强能够抵消开孔导致的强度削弱，避免开孔边缘出现应力集中导致的结构开裂，尤其是在周期性压力波动的工况下，合理的补强结构能大幅提升部件的疲劳寿命。实际应用中，该结构可根据输送介质的特性选择不同的筒体材质，输送普通水基介质时可选用普通碳钢材质，输送腐蚀性介质时可选用不锈钢或者内衬防腐层的结构，不同材质的选型都对应匹配的螺栓预紧力参数，避免因材质强度差异导致法兰压溃或者螺栓过载断裂。
