11英寸15米级穿壁法兰连接试验桩结构

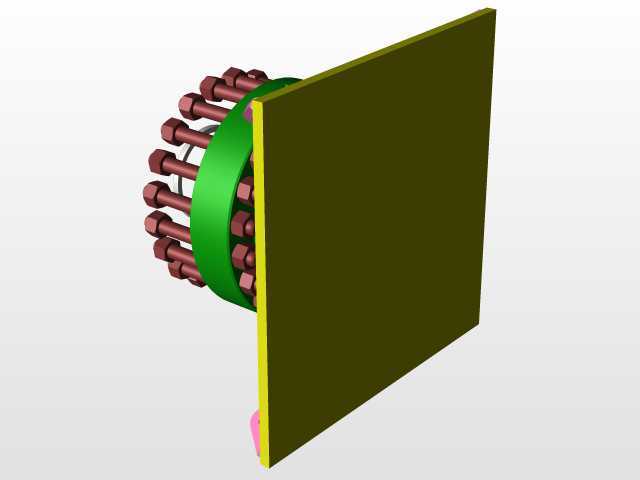

　　该结构多用于岩土工程原位测试、地下结构承载力验证场景，作为试验加载过程中穿隔舱板的传力连接构件，承担轴向载荷传递与舱壁密封的双重作用，常见于地下实验室、盾构始发井、海洋平台桩基测试等需要将桩体载荷从密闭舱室引出至外部加载系统的工况。从结构组成来看，核心构件包含穿舱法兰环、周向均布的紧固螺栓组、舱壁贴合密封面以及桩体对接段，法兰环采用整圈锻件加工成型，内孔与桩体外径采用过渡配合，装配后通过周向螺栓预紧力实现法兰与舱壁、法兰与桩体端面的紧密贴合，避免舱内介质渗漏同时保证载荷传递的同轴度。设计阶段首先需要匹配11英寸规格桩体的外径公差，法兰环的径向厚度需要满足螺栓排布的边距要求，周向螺栓数量根据单桩设计承载力核算，

　　每个螺栓的预紧扭矩按照密封面比压要求计算，既要保证密封面有足够的接触压力阻断渗漏路径，又要避免预紧力过大导致法兰环翘曲变形。安装边界上，舱壁预留的穿桩孔直径需要大于桩体外径3-5mm作为装配调整余量，法兰与舱壁接触的端面设置环形密封槽，装配时嵌入适配规格的密封圈，螺栓穿装时采用对角顺序逐步拧紧，保证法兰端面与舱壁的平行度偏差控制在0.2mm以内，避免局部密封失效。桩体对接段与法兰内孔的配合长度不小于1.5倍桩体外径，配合面加工有定位止口，装配后通过环缝焊接实现桩体与法兰的刚性连接，焊接时采用对称分段施焊工艺，控制焊接变形量，保证桩体轴线与法兰端面的垂直度偏差不超过0.1%桩长。实际使用过程中，该结构需要同时承受轴向试验载荷、

　　舱内外压差带来的径向力以及试验过程中的小幅振动，因此法兰环的材质选用低合金高强度结构钢，螺栓采用8.8级以上高强度紧固件，密封件根据舱内介质特性选用耐油、耐水或耐腐的弹性材料。结构设计时特意将螺栓组布置在法兰环的外圆周侧，既留出了桩体内部测试线缆的穿引空间，也方便后期试验过程中对螺栓预紧力进行复检调整，法兰外侧预留的扳手操作空间不小于螺栓公称直径的1.5倍，满足现场装配的工具操作需求。针对15米级桩长的垂度偏差，法兰与舱壁之间设置有薄垫片调整组，可在桩体吊装就位后通过增减垫片厚度微调桩体的垂直度，保证后续加载时载荷方向与桩体轴线重合，避免附加弯矩对试验数据准确性造成干扰。密封面的加工粗糙度控制在Ra1.6以下，平面度公差不低于IT7级，从加工精度层面保障密封可靠性，避免试验过程中出现渗漏影响舱内作业环境。
