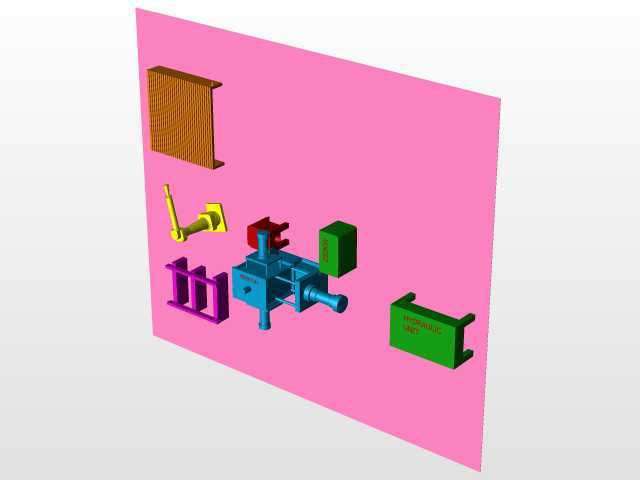

镦粗机产线工位配套布局三维结构

　　这套镦粗机布局结构，是针对金属棒料端部镦粗加工工序做的整线工位排布设计，主要服务于紧固件、建筑钢筋、轴类毛坯的前置锻造加工场景，在五金标准件生产、桥梁隧道钢筋加工、汽车零部件毛坯预制的车间产线里，这类布局直接决定单工序的流转效率与操作安全冗余。从实际落地的工程视角看，整套布局没有做冗余的装饰性结构，所有部件的排布都围绕操作动线、维护空间、上下料路径三个核心维度展开：核心加工主机放置在布局的中心偏左位置，主机的操作面正对上下料通道，预留的操作空间刚好满足单人完成上料定位、触发加工、取件流转的整套动作，不会出现肢体与周边工装干涉的问题。主机左侧排布的是待加工料架，采用倾斜式格栅结构，棒料可以依靠自重滑到上料取件位，

　　不需要操作人员反复弯腰搬取料件，料架的高度设置在操作人员腰腹位置，匹配常规站立作业的人机工程尺寸，料架侧边预留的1200mm通道，既可以满足小型料车的通行补料，也能在设备检修时留出足够的工具摆放与拆卸空间。主机右侧排布的是成品暂存工装与模具更换工位，绿色的箱式工装用来存放加工完成的镦粗件，工装的开口方向正对主机出料位，操作人员完成加工后只需要转身45度就能放置成品，不需要长距离走动；旁边的绿色方块结构是备用模具存放架，架体分层设置，不同规格的镦粗模具可以分类放置，更换模具时不需要跨区域取件，能把单副模具的更换时间压缩到15分钟以内。布局里的黄色部件是气动拨料机构，安装在主机上料侧的机架上，当棒料放置到上料位后，

　　拨料机构可以自动把棒料推送到主机的夹紧工位，不需要人工推送料件，避免加工过程中手部靠近锻压区域的安全风险；紫色的格栅结构是废料收集槽，设置在主机的夹紧机构下方，镦粗过程中产生的氧化皮、料头碎屑可以直接落入槽内，不需要操作人员在加工过程中清理工位，槽体的抽拉式结构能在班后一次性清理废料，减少日常维护的工作量。整套布局的安装边界做了严格的尺寸控制，整体占地的长宽尺寸适配常规12米跨度的标准工业厂房，不需要对厂房立柱、地面管线做额外改造，地面的安装基准面预留了20mm的调整垫铁安装空间，可以抵消地面平整度误差带来的设备水平偏差；所有外接的液压管路、气动管路、线缆的走线槽都沿布局外侧的地面排布，不会穿过操作通道与上下料路径，

　　避免管线被料车碾压破损，也不会绊倒通行的操作人员。从设计思路上看，这套布局没有追求过高的自动化程度，而是平衡了中小批量加工场景下的柔性与效率，既可以适配单人单机的作业模式，也能在后续升级时直接在现有布局基础上接驳自动上料机械手、成品输送线，不需要重新做主机的基础安装，能减少产线升级的改造成本。布局里的所有辅助工装都采用模块化设计，料架、模具架、废料槽都可以通过膨胀螺栓直接固定在地面，也可以根据加工产品的规格变化调整安装位置，比如加工长尺寸棒料时，可以把左侧料架向外平移600mm，不需要改动主机的安装位置；加工大规格紧固件时，可以更换右侧的成品存放工装，适配更大尺寸的成品存放需求。在实际投产验证中，这套布局的单班加工效率比零散排布的工位高出30%左右，操作人员的无效走动距离减少60%，因为操作动线顺畅、安全距离充足，加工过程中的操作风险也能得到有效控制，不会出现工装干涉、通道堵塞导致的生产停滞问题。
