III-10型机用台虎钳三维结构设计

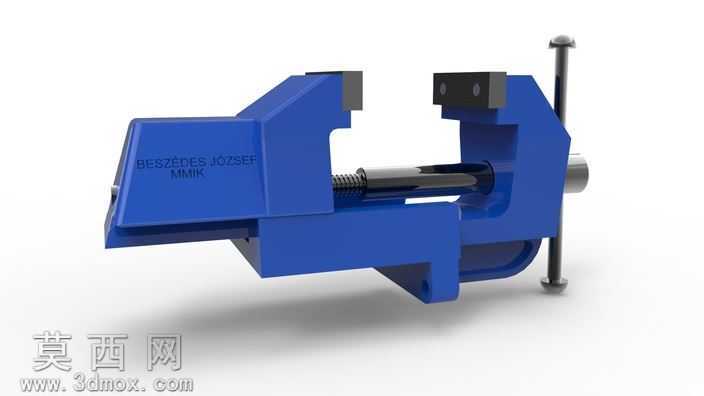

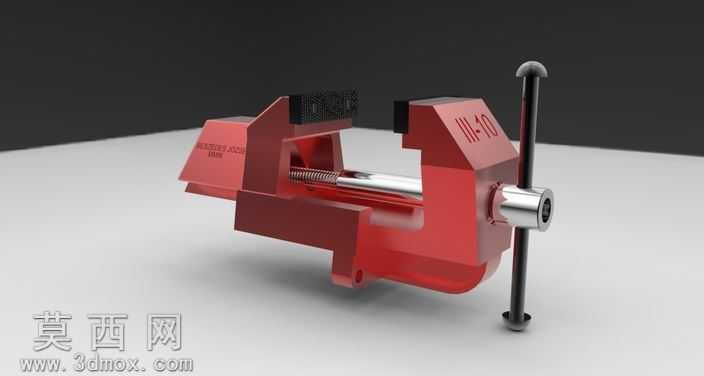

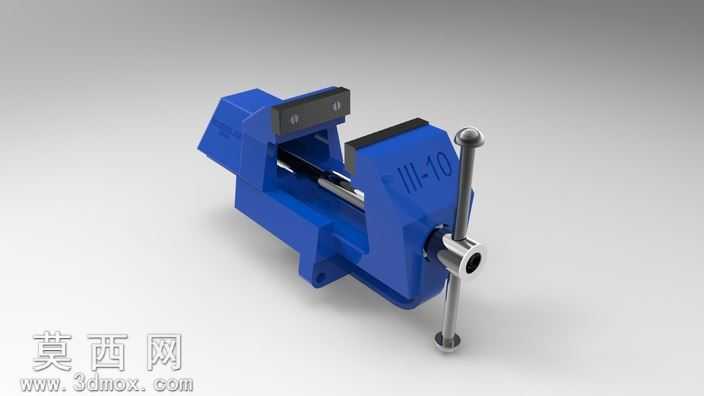

本作品为机用台虎钳的三维参数化设计模型，整体采用Solid Edge软件完成全零件建模与总装配合，建模过程严格遵循机械加工工艺的尺寸规范，对虎钳的固定钳身、活动钳身、传动丝杠、螺母副、钳口板、摇动手柄、底座安装结构等全部零件进行了1:1比例的特征构建。建模阶段以拉伸、旋转、切除等基础特征为核心，针对钳身的铸造圆角、安装孔位、导轨滑槽等细节结构做了精准还原，对丝杠的梯形传动螺纹、手柄的球头结构、钳口的防滑齿纹等特征做了精细化处理，保证各零件间的配合公差符合实际工装的装配要求，活动钳身可沿固定钳身导轨实现顺畅的直线滑动，丝杠转动时无卡滞、无干涉，完整还原台虎钳的夹紧动作逻辑。渲染阶段采用工业产品常用的材质表现方案，钳身主体赋予高饱和度的蓝色烤漆材质，调整材质的粗糙度与反光度参数模拟工业铸件喷塑后的哑光质感，传动丝杠、摇动手柄等金属传动部件赋予抛光金属材质，添加细微的拉丝纹理表现机加工金属的表面特征，钳口防滑板赋予淬火钢的深灰金属材质，区分不同功能部件的材质差异。场景布光采用三点布光法，主光源从侧上方投射形成清晰的结构阴影，辅助光源补光消除暗部死黑，环境光添加柔和的反射效果，突出虎钳整体的硬朗工业质感，同时清晰展现各部件的装配关系与结构细节。设计过程中重点考量台虎钳的实际使用需求，固定钳身底部预留标准安装孔位，可适配多数机床工作台的装夹要求，钳口板采用可拆卸式结构设计，方便磨损后更换，丝杠传动结构具备可靠的自锁性能，夹紧工件后不会出现松脱问题，活动钳身的导轨配合面做了等宽处理，保证滑动过程的稳定性，摇动手柄的长度符合人力操作的力矩要求，无需过大的力即可实现工件的可靠夹紧，整体结构紧凑，功能完整，可作为机械工装设计教学、五金产品结构参考的数字化模型使用。
