立式单缸蒸汽动力引擎三维结构设计

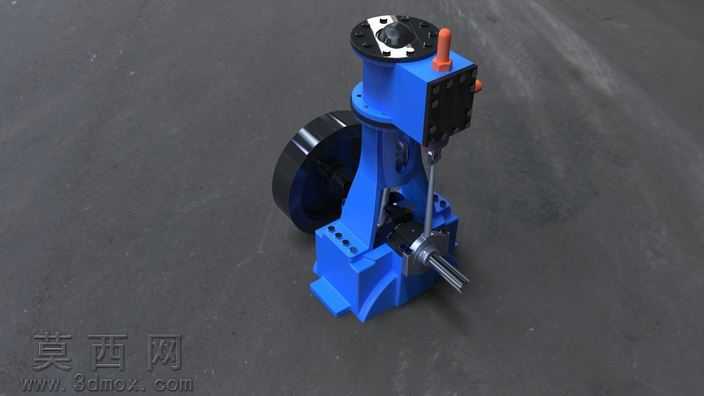

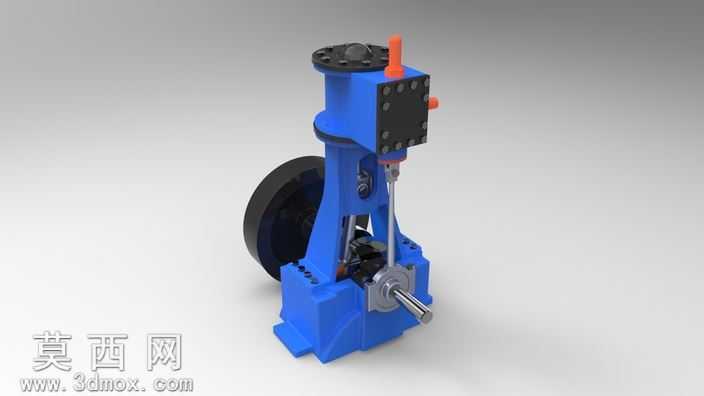

本作品为立式单缸蒸汽引擎的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配，严格遵循早期立式蒸汽引擎的经典机械传动逻辑，还原了蒸汽动力转换为旋转机械能的完整结构链路。模型构建过程中，首先完成核心基座的实体建模，对基座的安装定位孔、支撑加强筋、轴承安装位等细节做了精准的特征刻画，保证基座作为整体承载部件的结构合理性；随后依次完成汽缸总成、活塞连杆组件、曲柄飞轮机构、配气控制组件的独立建模，其中汽缸部分还原了蒸汽进出气道、阀组安装平面、缸体散热加强结构，活塞与连杆的铰接部位做了符合机械公差的间隙预留，保证虚拟装配状态下的运动仿真可顺畅运行。材质与渲染阶段，针对不同零部件做了差异化的材质属性配置：主体缸体与基座采用哑光蓝色工业漆材质，还原早期工业设备的涂装特征；飞轮、曲柄轴等运动部件采用发黑处理的金属材质，模拟铸铁或钢材表面的氧化质感；阀组调节手柄采用醒目的橙色工程塑料材质，突出操作部件的识别性；金属铰接部位添加了轻微的磨损质感与油污痕迹，提升模型的真实感与工业氛围。结构设计上完整复现了垂直蒸汽引擎的经典布局：汽缸垂直布置于基座上方，通过连杆将活塞的上下往复运动传递至侧置的曲柄轴，带动大直径飞轮储存转动惯量保证运转平稳，侧置的配气阀组可控制蒸汽的进排时序，输出轴端预留了动力输出接口，可外接负载实现动力输出。整体装配过程中严格校验了各运动部件的干涉情况，对活塞行程、连杆摆角、飞轮动平衡相关的结构参数做了合理性匹配，既保证了模型外观的还原度，也符合蒸汽引擎的实际机械原理，可作为机械原理教学、复古动力装置展示、相关文创设计的三维参考素材。
