径向布局三缸蒸汽动力装置结构设计

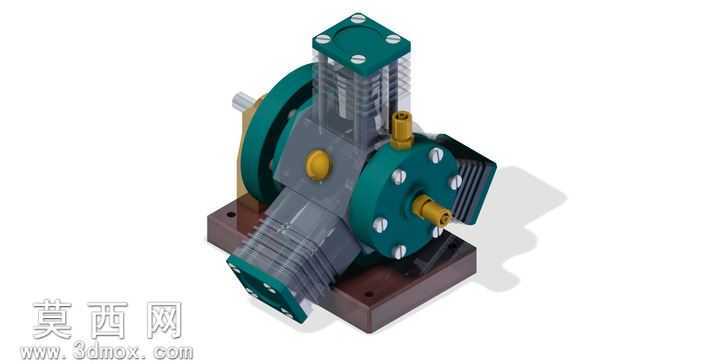

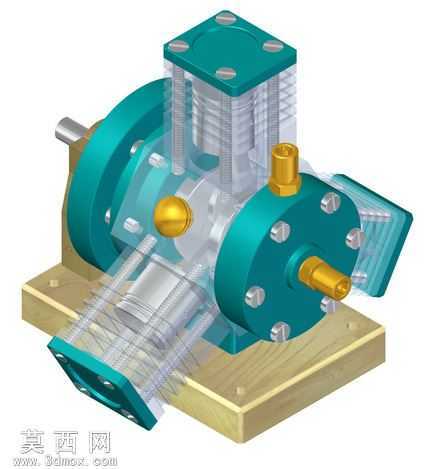

本作品为径向排布的三缸蒸汽动力装置三维建模成果，整体采用对称式径向布局设计，三个做功单元沿中心曲轴箱呈120度夹角均匀分布，相较于传统直列排布结构，大幅缩短了整机轴向尺寸，让整体结构更加紧凑，同时可实现动力输出的均匀性，有效降低运转过程中的振动幅度。建模过程中首先完成中心曲轴腔体的主体构建，对腔体内部的曲轴安装位、轴承配合面、气道连通结构做了精细化还原，保证各部件装配公差符合机械设计规范。三个做功单元采用模块化建模思路，每个单元包含缸体、散热鳍片、端盖、活塞连杆组件，缸体外壁的散热鳍片采用阵列特征快速生成，同时对鳍片的厚度、间距做了参数化调整，兼顾散热效率与结构强度。缸体与中心腔体的连接法兰处，还原了螺栓孔的定位、密封槽的结构细节，保证装配后的密封性符合蒸汽动力装置的工作要求。中心输出轴端做了阶梯轴结构设计，对应不同位置的轴承、密封件、输出连接位的尺寸匹配，轴端的橙色连接头做了防滑纹理处理，还原实物的连接紧固特性。底座采用实木质感的安装基座设计，基座上预留了三个缸体的支撑定位槽，同时底部做了安装固定孔位，方便整机的安装固定。材质渲染阶段，缸体部分采用哑光蓝色工程塑料材质，中心曲轴箱采用磨砂黑色金属材质，螺栓、输出轴等运动部件采用亮面金属材质，基座采用暖色调实木纹理材质，不同材质的区分清晰展现了各部件的功能分区，同时通过光影调整突出了散热鳍片、法兰螺栓、接口部位的结构细节。气道接口部分做了差异化的颜色标识，清晰区分进气、排气的连接位置，方便后续的结构原理展示。整体建模严格遵循机械装配逻辑，所有运动部件的配合关系都做了对应约束，可直接用于运动仿真演示，直观展现径向蒸汽引擎的做功过程，三缸交替做功的结构特性也通过布局设计得到充分体现，整机结构完整，细节丰富，既可以作为机械原理教学的演示模型，也可为小型蒸汽动力装置的结构优化设计提供参考。
