三款不锈钢法兰组结构设计方案

　　在流体输送、压力容器、化工装备、动力传动等诸多工业场景里，法兰是实现管路、筒体、设备端盖刚性密封连接的核心基础零件，不同工况下对法兰的外径、厚度、螺栓孔分布、中心通径都有明确的匹配要求，本次设计的三款不锈钢法兰组，正是针对同系列不同压力等级、不同通径的管路对接需求完成的结构建模。

　　从实际应用场景来看，两款小外径法兰主要适配中小通径的低压流体管路，常见于民用给排水、常规化工介质输送、中小型设备的端盖连接位置，这类场景下管路内部压力通常不超过1.6MPa，法兰不需要过大的结构刚度来抵抗密封面的形变，因此厚度设计相对轻薄；大外径法兰则适配大口径管路或者中压工况，常见于工业主管道、压力容器进出口、大型泵阀的对接位置，这类场景下螺栓预紧力更大，管路运行时的轴向载荷、温度形变带来的应力更明显，因此法兰厚度做了针对性加强，避免长期运行后密封面翘曲导致介质泄漏。

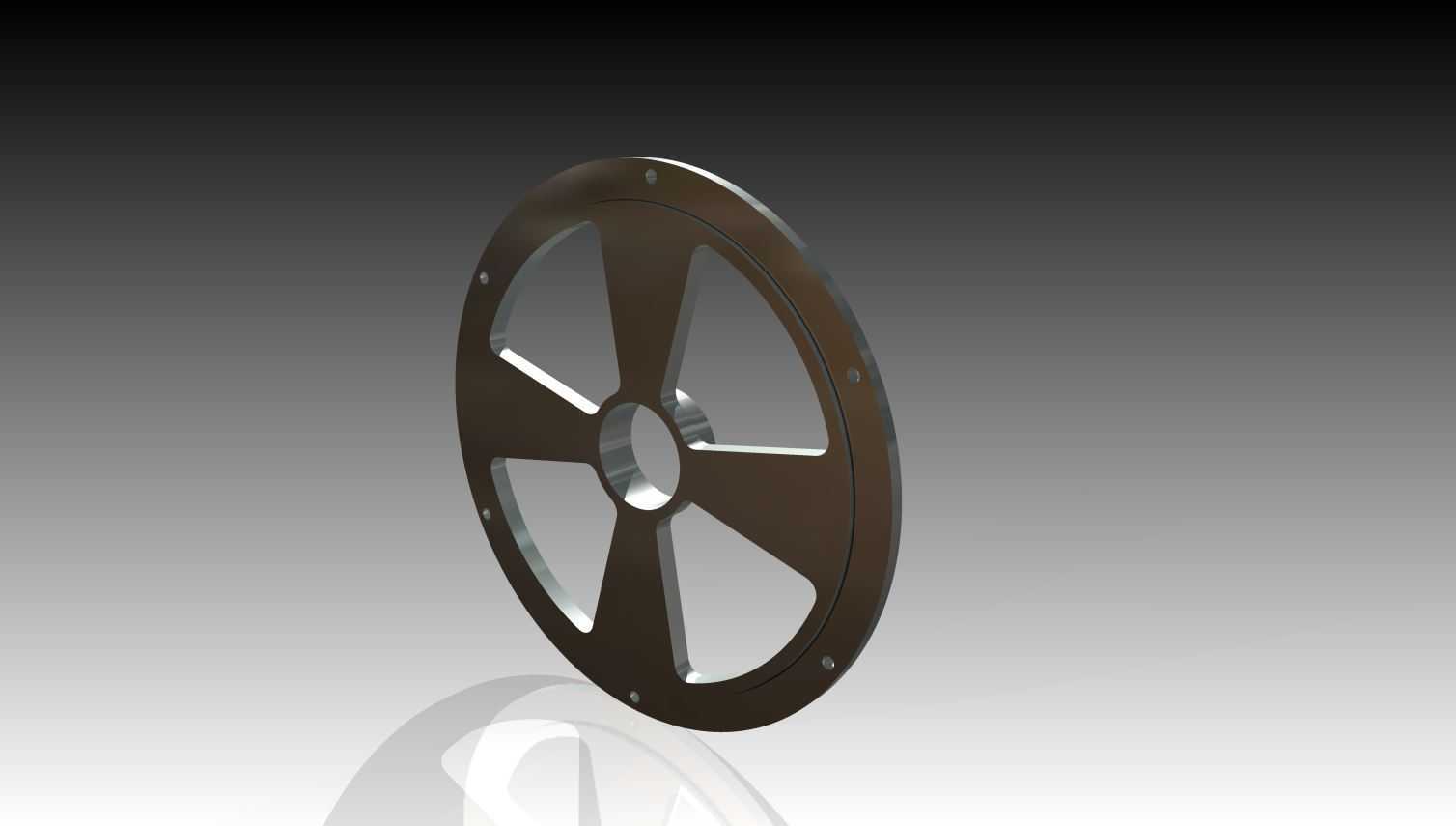

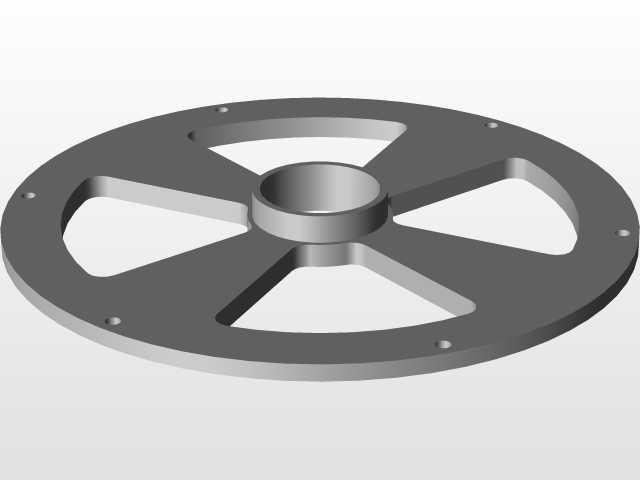

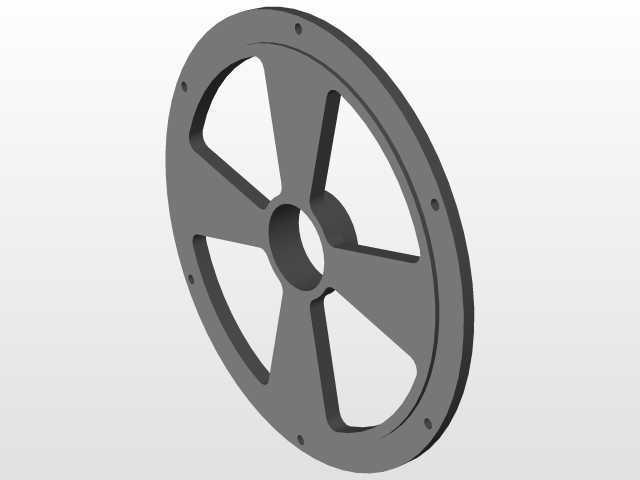

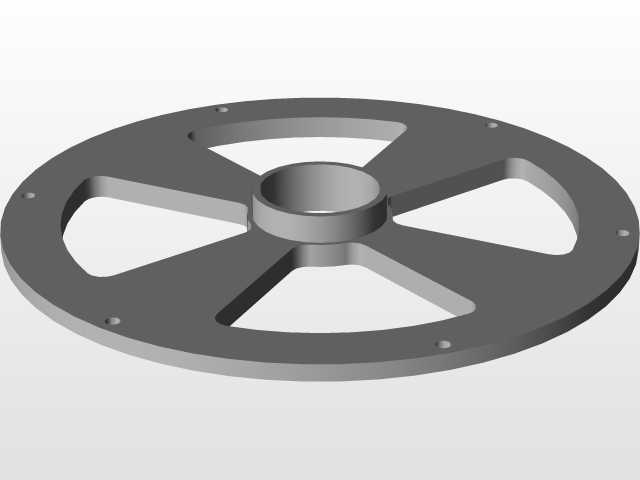

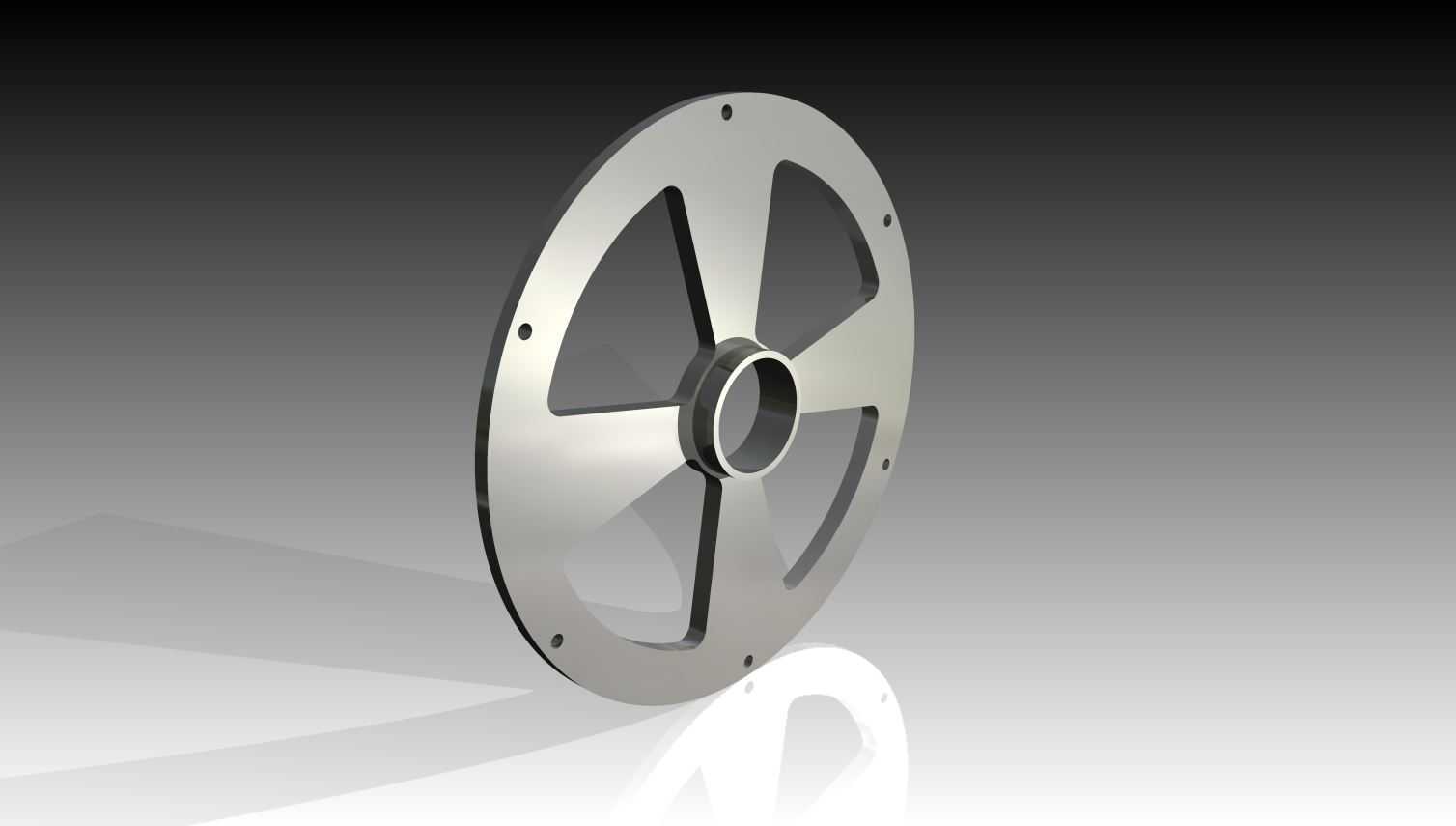

　　三款法兰均采用不锈钢材质，本身具备优秀的耐腐蚀性能，不需要额外做表面防腐处理就能适配多数弱腐蚀介质的输送场景，同时不锈钢的强度韧性均衡，机加工过程中密封面的平面度更容易保证，后期维护拆卸时也不容易因为锈蚀出现螺栓粘连、密封面破损的问题。结构设计上，三款法兰都采用了轮辐式减重结构，区别于传统实心圆盘法兰，在法兰盘非密封区域做了扇形镂空处理，在不削弱螺栓连接区域刚度、不影响密封面有效接触面积的前提下，大幅降低了法兰自身重量，既减少了不锈钢材料的消耗，也降低了管路系统的整体载荷，对于高空布设的管路、移动设备上的管路连接来说，减重带来的收益十分明显。

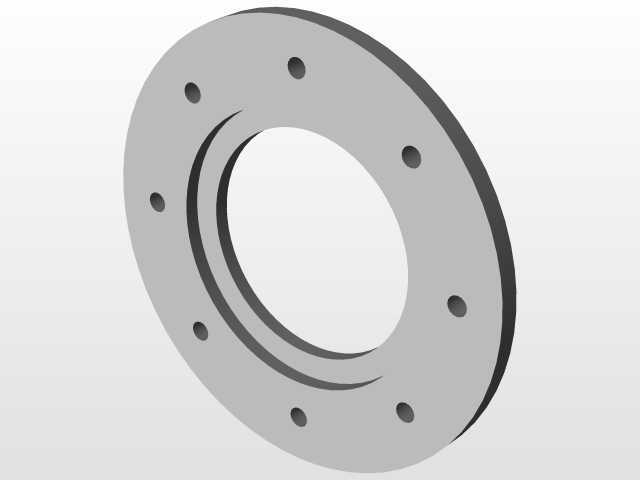

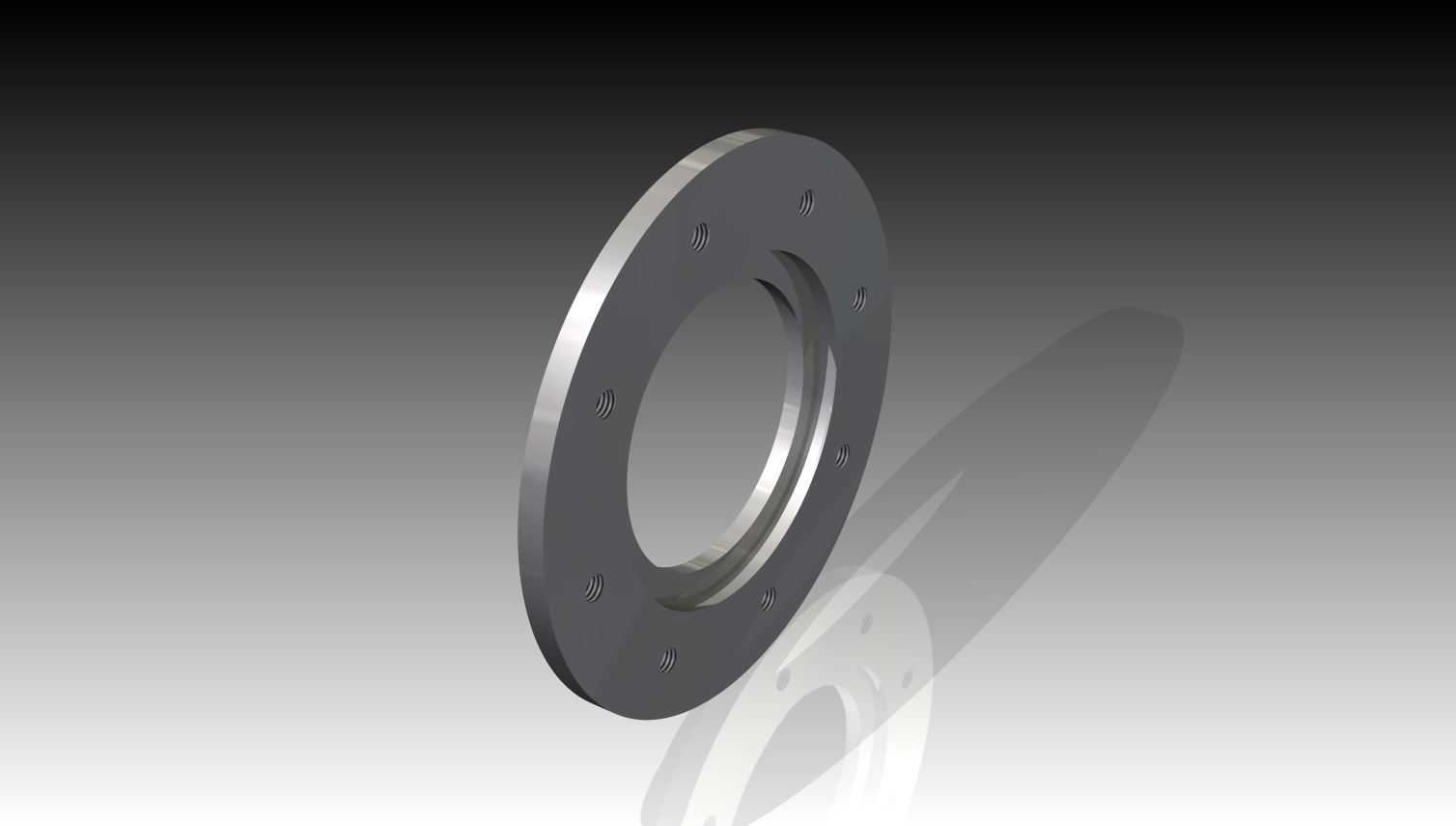

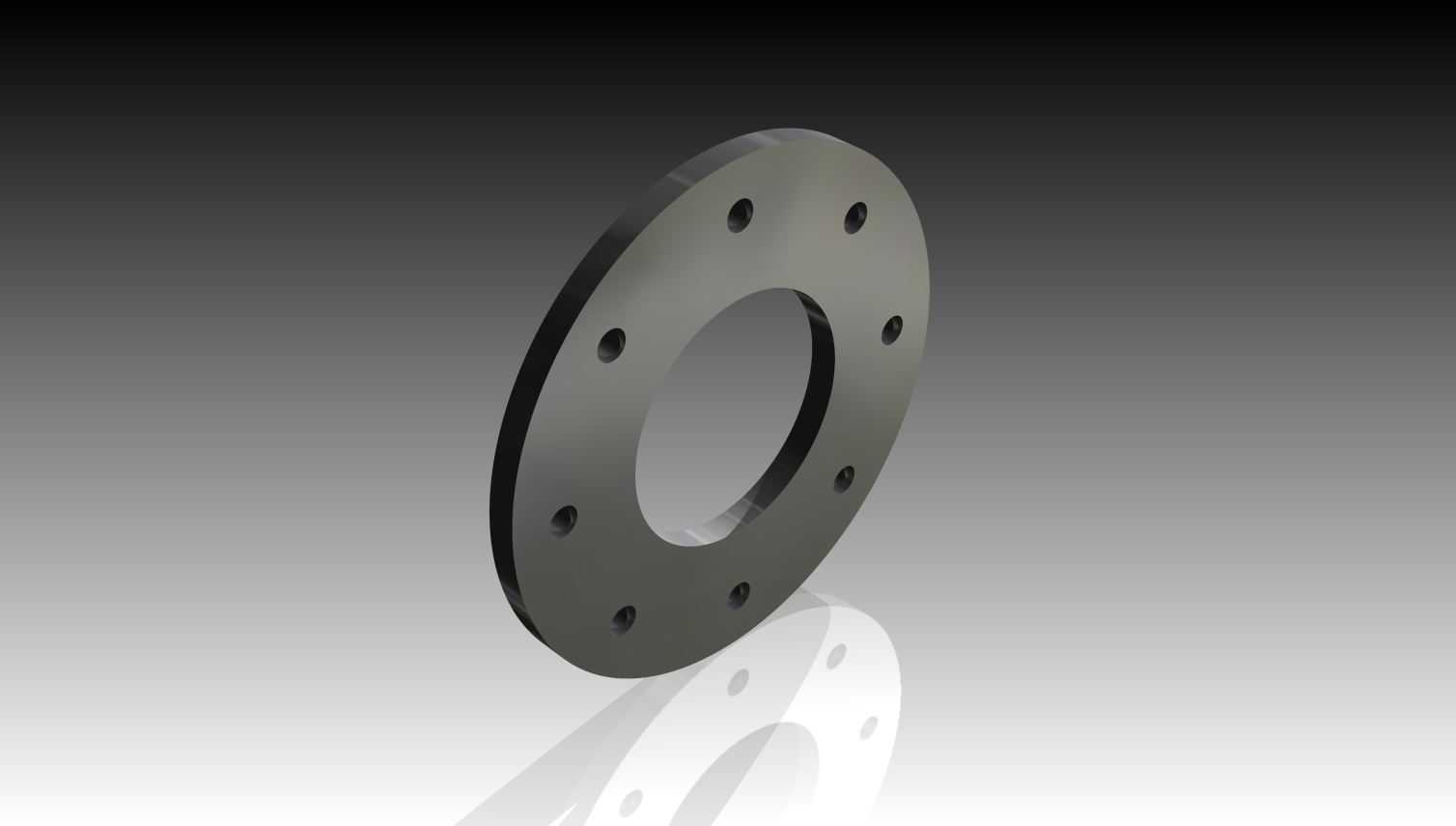

　　尺寸与安装边界方面，第一款小法兰外径145mm，厚度10mm，中心通径匹配对应规格的管路外径，螺栓孔沿圆周均匀分布，孔位公差严格按照管路法兰连接的通用标准设定，能和同规格的标准法兰实现完全互换，不需要额外做配打孔处理；第二款小法兰外径同样为145mm，厚度调整为8mm，适配压力等级更低、载荷更小的管路连接场景，螺栓孔分布和第一款保持一致，同外径下两款不同厚度的法兰可以覆盖同一通径下不同压力等级的选型需求，减少设计端的重复建模工作量；第三款法兰外径370mm，厚度14mm，对应大口径管路的连接需求，螺栓孔数量、孔距都按照大口径法兰的连接标准匹配，安装时能和对应规格的密封垫片、螺栓套件完美适配，密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，能满足多数工况下的密封要求。

　　设计过程中，首先根据对接管路的通径、设计压力计算所需的法兰最小厚度、螺栓孔数量与分布直径，再结合减重需求对非受力区域做结构优化，所有镂空位置都做了圆角过渡，避免应力集中导致法兰在受压、受载时出现裂纹，法兰的中心毂部做了加厚处理，和管路焊接时能有足够的焊缝接触面积，保证连接强度，同时毂部的内径和对接管路外径做了公差匹配，安装时可以直接将法兰套在管端定位，降低现场安装的对位难度。

　　这类轮辐式结构的法兰，相比传统实心法兰，除了减重优势外，镂空位置还能方便后期管路运行时的检查维护，操作人员可以直接通过镂空区域观察焊缝状态、管路外壁的腐蚀情况，不需要拆卸法兰就能完成部分巡检工作，在一些需要定期检查管路状态的场景下实用性更强。另外不锈钢材质的法兰适配温度范围较宽，从低温的冷媒输送到中温的蒸汽输送场景都能适用，不会因为温度变化出现材质脆化或者过度形变的问题，三款法兰的密封面粗糙度都按照密封要求做了设定，加工时只要达到对应的粗糙度要求，配合合适的垫片就能实现可靠密封，不需要额外做密封面的堆焊、镀层处理，加工成本也能得到有效控制。

　　在三维建模过程中，三款法兰的参数做了关联设计，同外径的两款法兰只需要调整厚度参数就能快速生成模型，螺栓孔、中心通径、轮辐结构的参数保持统一，后续如果需要衍生其他厚度的同规格法兰，只需要修改对应参数就能快速完成模型调整，能大幅提升系列化产品的设计效率，模型的所有倒角、圆角、孔位特征都做了完整还原，导入到工程图模块就能直接生成符合加工要求的图纸，也可以直接导入到有限元分析软件中做应力、形变仿真，验证不同工况下法兰的结构强度是否满足设计要求。
