大尺寸管道接头专用勾形扳手结构

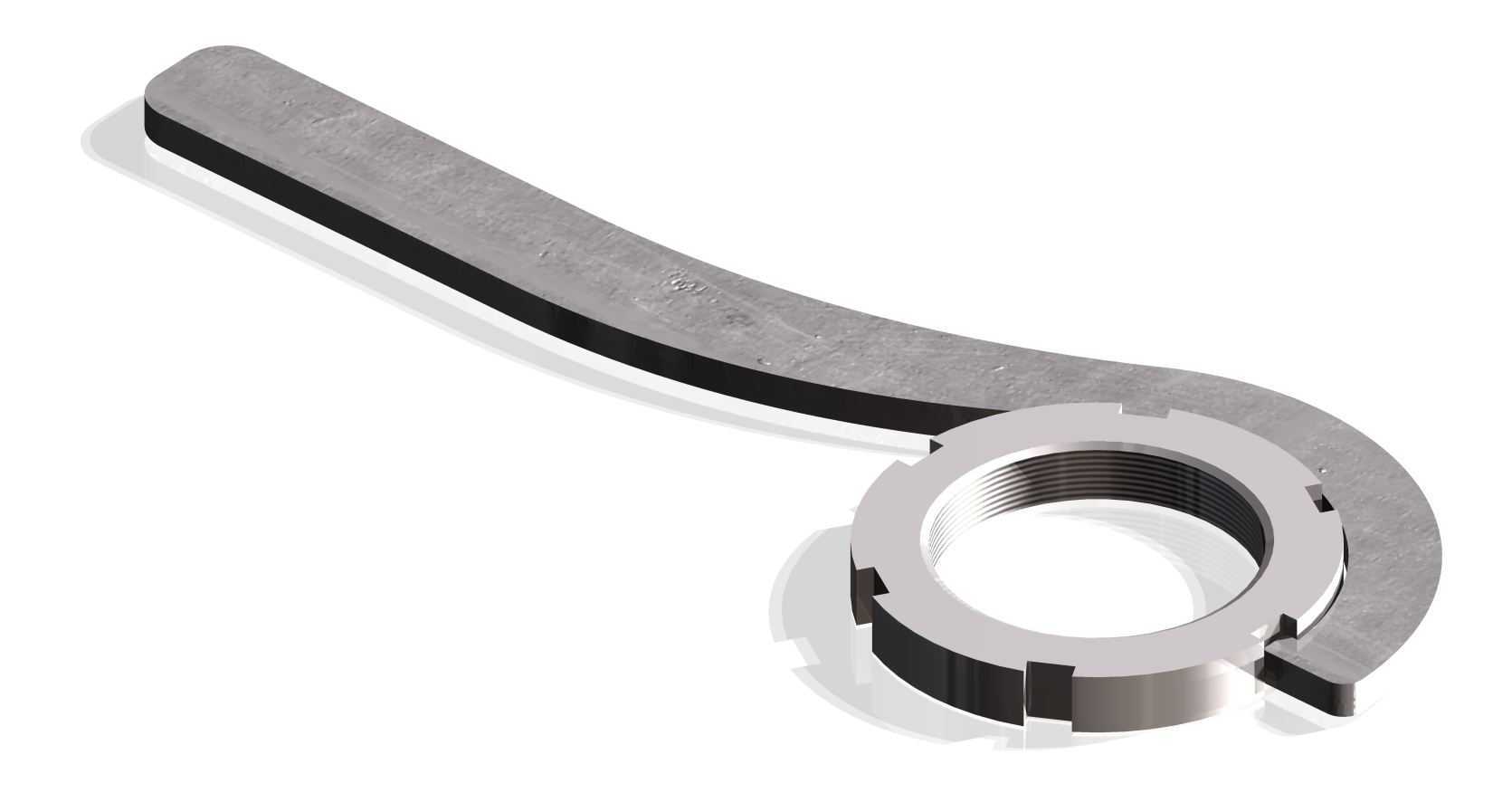

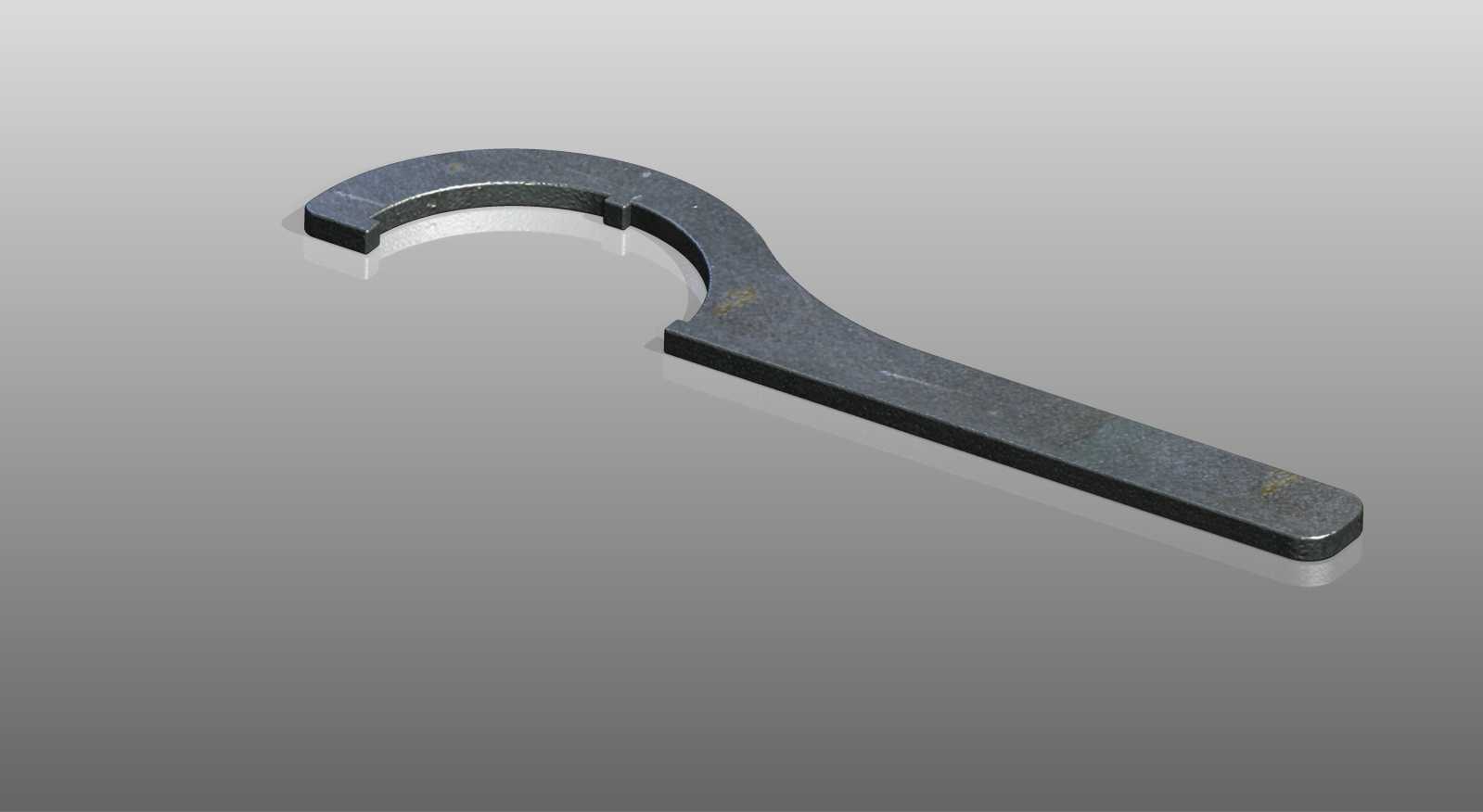

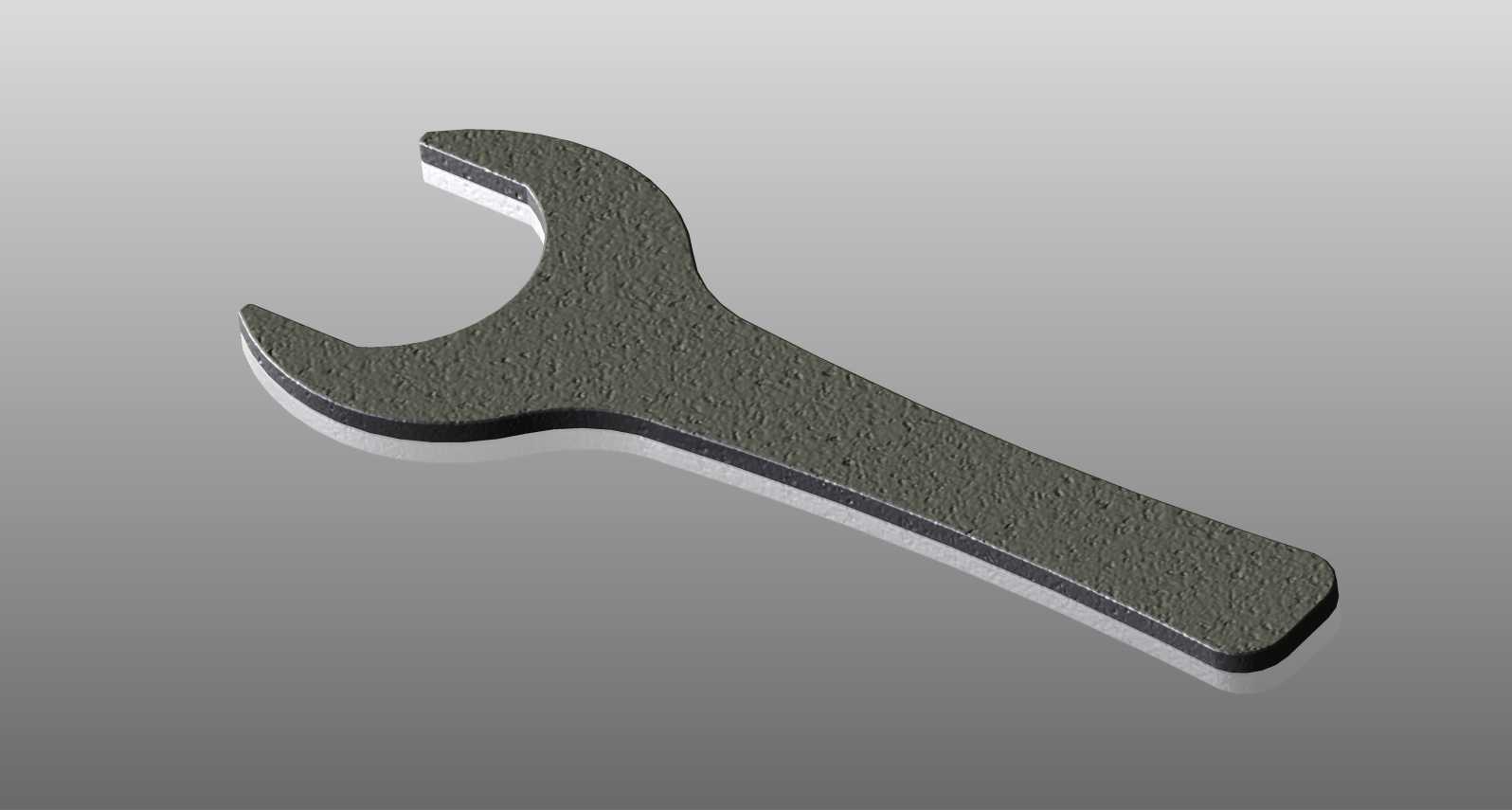

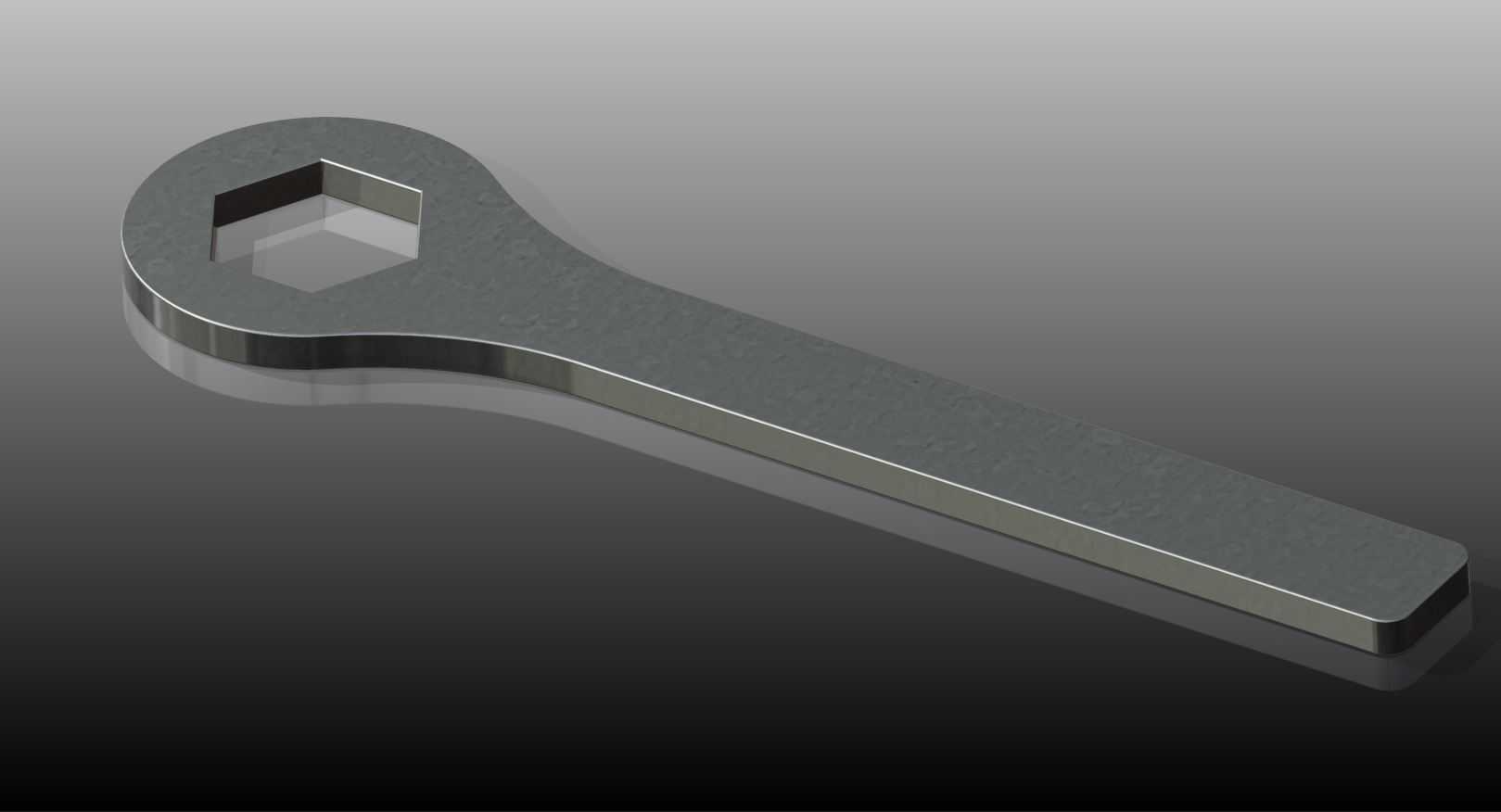

　　这款扳手针对大规格圆螺母、管道接头类紧固件的拆装工况设计，区别于常规标准勾形扳手的通用尺寸适配逻辑，整体采用一体式扁平弯臂结构，没有多余的拼接部件，受力路径从握持端直接传递到卡口卡位结构，避免了分体式结构在大扭矩操作下的连接失效风险。在现场管路安装、大型设备主轴锁紧螺母拆装的场景中，常规活动扳手或者标准勾扳手往往因为卡口尺寸不匹配、力臂长度不足，出现打滑、螺母卡槽崩损的问题，这款扳手的卡口直接对应带槽圆螺母的外周卡槽尺寸，卡位深度经过适配设计，卡入后不会因为施力角度偏移脱出，弯臂的弧度贴合螺母外周轮廓，施力时接触面受力均匀，不会对螺母外圆造成磕碰损伤。从结构设计逻辑来看，握持段做了等宽扁平处理，既可以徒手施力，

　　也能配合加力杆延长力臂应对大扭矩锁紧需求，整体厚度控制在适配激光切割下料的常规板材厚度范围内，不需要额外的铣削加工工序，下料后只需要做边缘倒角去毛刺处理即可投入使用，加工门槛极低，适合现场维修时的快速制作，也适合小批量定制加工。安装边界方面，扳手弯臂的内弧半径匹配对应规格螺母的外圆半径，操作时不需要过大的周向操作空间，在管路排布密集、设备周边操作空间局促的场景下，只需要预留出扳手摆转的小范围空间即可完成拆装，不会和周边的管路、设备壳体发生干涉。卡口的卡位凸台宽度和螺母卡槽的宽度做了间隙配合设计，卡入后没有明显旷量，施力时凸台侧面和螺母卡槽侧面完全贴合，应力分布均匀，不会出现局部应力集中导致的凸台断裂或者螺母卡槽变形。

　　在实际使用场景中，这类专用扳手常应用于液压管路接头锁紧、大型轴承圆螺母拆装、管道法兰配套锁紧螺母安装等工况，相比通用工具，它的适配性更强，不会因为工具不匹配损伤紧固件表面，也能大幅提升拆装效率，减少因为工具打滑带来的安全隐患。设计时没有做多余的表面处理结构，保留板材原始的金属质感即可，边缘做R角处理避免操作时划伤手部，整体长度经过扭矩核算，在徒手握持施力的情况下就能达到这类紧固件要求的锁紧扭矩，不需要额外增加力臂就能满足常规安装需求，针对需要更大扭矩的工况，握持段的扁平结构也能方便套入钢管类加力部件，不会出现滑脱问题。从三维建模的角度来看，这款扳手的结构全部由拉伸、切除特征完成，没有复杂的曲面结构，建模时只需要确定卡口尺寸、弯臂弧度、力臂长度三个核心参数，就能快速完成整体结构绘制，后续导出的二维轮廓可以直接用于激光切割编程，不需要额外的工艺补正，加工成型后的成品不需要二次装夹加工，尺寸精度完全能满足使用要求。
