双执行器配置操舵转向装置三维结构

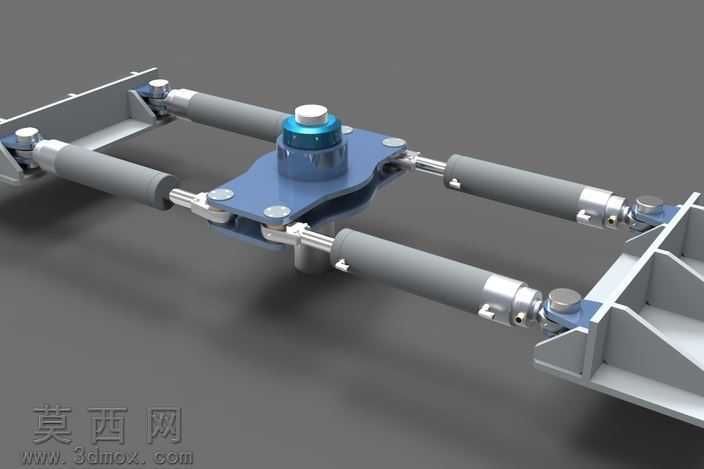

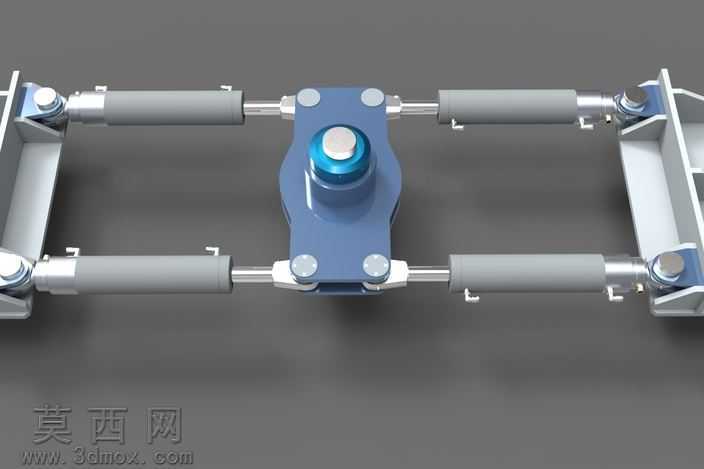

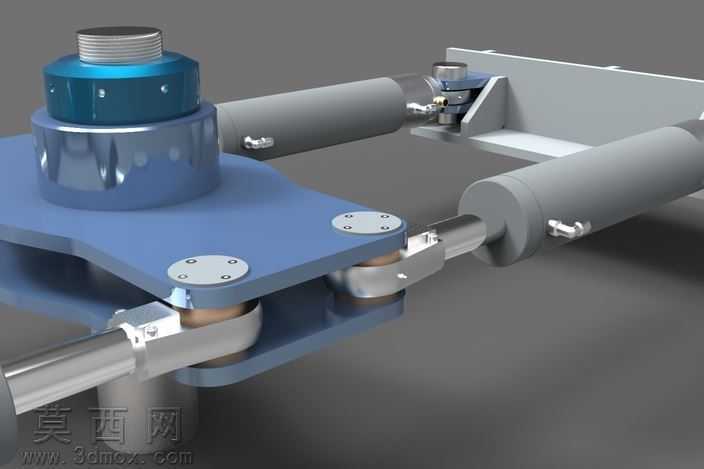

本作品为双执行器配置的操舵转向装置三维建模成果，建模过程中严格遵循机械设计装配逻辑，先完成核心基座部件的参数化绘制，对中部蓝色主基座的安装孔位、轴孔配合公差进行精准设定，确保后续装配环节各部件无干涉错位。建模阶段对四个对称布置的执行器缸体进行了细节还原，缸筒外壁的防滑纹理、端盖的紧固螺栓排布、活塞杆与连接耳轴的配合结构均按照实际机械加工标准绘制，金属部件统一赋予哑光银灰色金属材质，表面添加细微的磨砂质感与环境反射效果，还原工业金属部件的真实视觉表现；中部主基座采用蓝色工程塑料与金属结合的材质设定，顶部轴端的金属亮面做了高光处理，区分不同部件的材质属性。渲染环节采用工作室均匀布光方案，主光源从斜上方45度投射，搭配底部补光消除部件暗部死黑，开启环境光遮蔽效果强化部件衔接处的结构层次感，让整体装配结构的层级关系清晰可辨。结构设计上采用对称式双回路执行器布局，左右两侧各布置两组平行的执行器组件，通过横向连杆与中部主转向基座连接，当转向动作触发时，两侧执行器可同步输出推力与拉力，通过连杆传动带动中部主转轴转动，相比单执行器结构具备更高的传动冗余度，单侧执行器出现故障时另一侧仍可维持基础操舵功能，提升装置运行可靠性。设计过程中充分考虑部件的可装配性，所有连接耳轴、螺栓孔位均预留标准装配间隙，执行器与安装支架的连接采用铰接结构，允许动作过程中存在小角度摆动补偿，避免刚性连接造成的部件卡滞。整体模型完成装配后进行了全局干涉检查，对连杆与基座、执行器缸体与安装架的相邻间隙进行微调，确保所有运动部件在动作行程内无碰撞干涉，模型结构完整，各部件的连接关系、传动逻辑清晰明确，可直接用于结构原理演示、装配教学参考以及后续的工程优化设计。
