ATM机内置冲击感应报警装置结构

　　在银行自助网点的设备防护体系里，这类冲击感应式报警装置是离机防护的核心前端部件，多数安装在ATM机钞箱舱门内侧、设备侧壁靠近出钞口的隐蔽位置，日常处于低功耗待机状态，不会对自助设备的正常存取款操作产生任何干扰。不同于传统的门磁、红外周界探测类配件，它的触发逻辑完全针对暴力破坏场景设计——当不法分子试图通过撬砸、冲击、钻孔等方式破坏ATM机柜体时，装置内置的冲击感应模块会在毫秒级捕捉到超过阈值的振动冲击信号，直接联动网点的安防主机触发本地声光告警，同时把报警信号上传至远程监控中心，部分联动版本还能同步触发现场录像抓拍、锁死钞箱联动机构的动作，从源头降低自助设备被暴力破坏盗抢的风险。

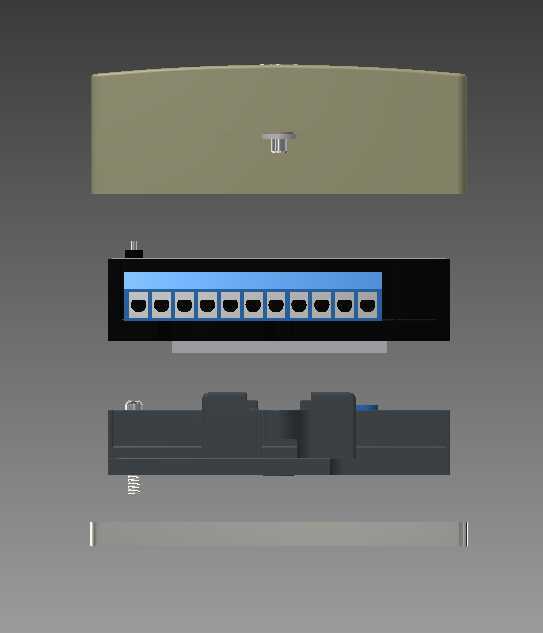

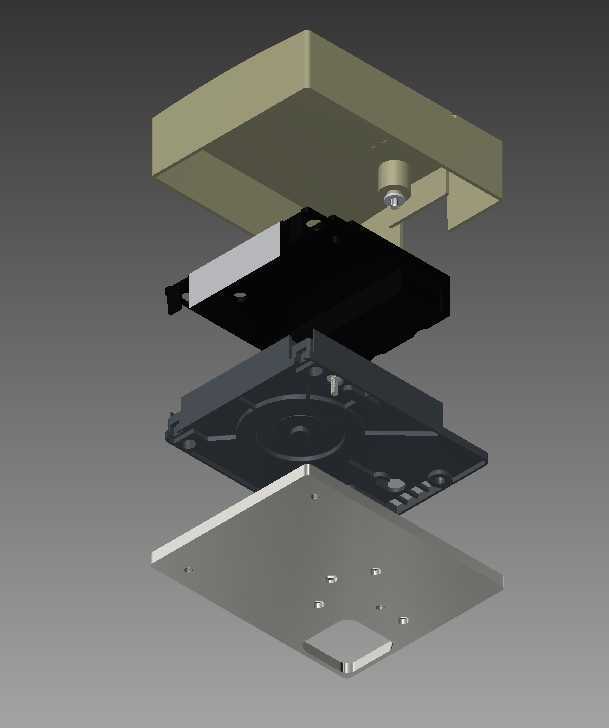

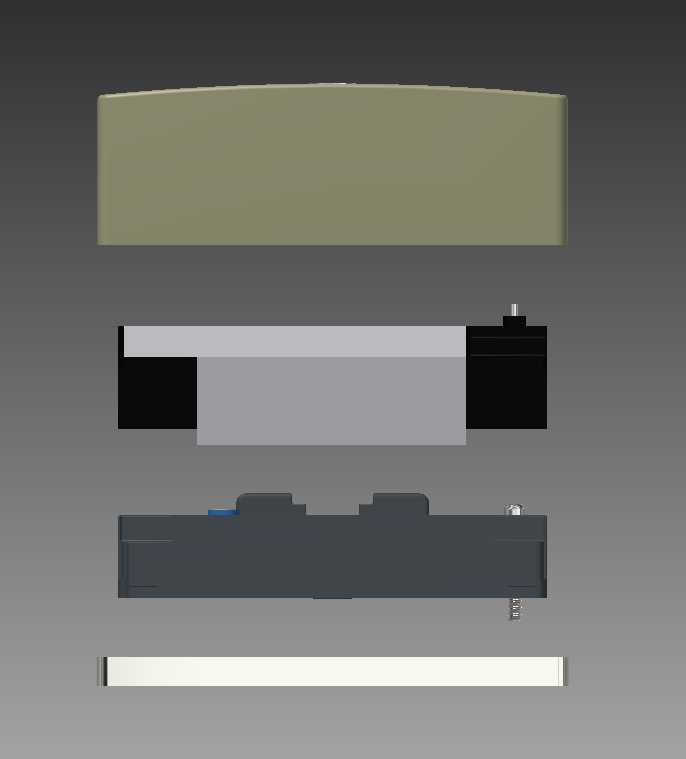

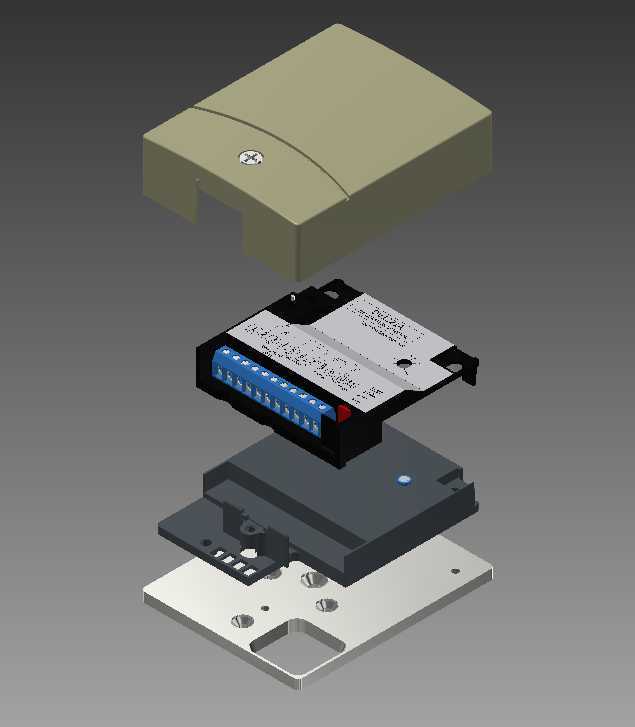

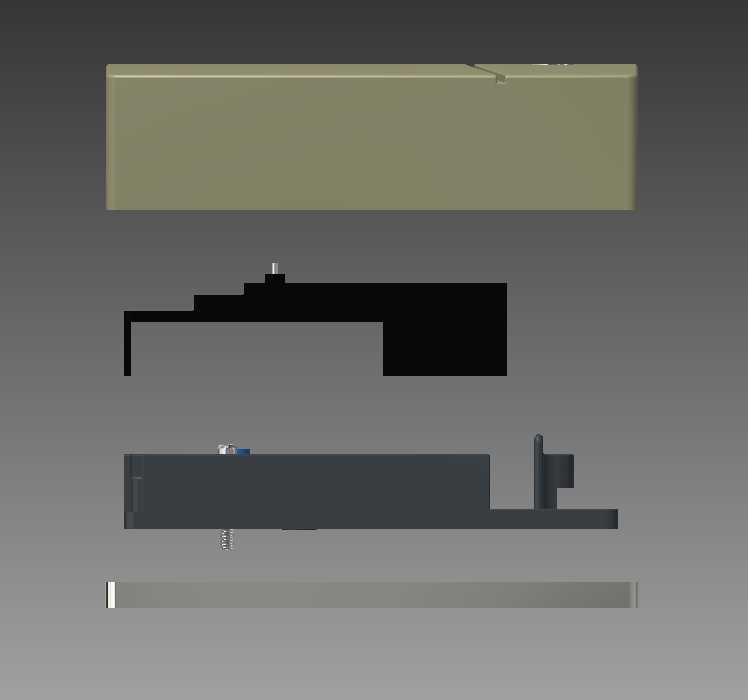

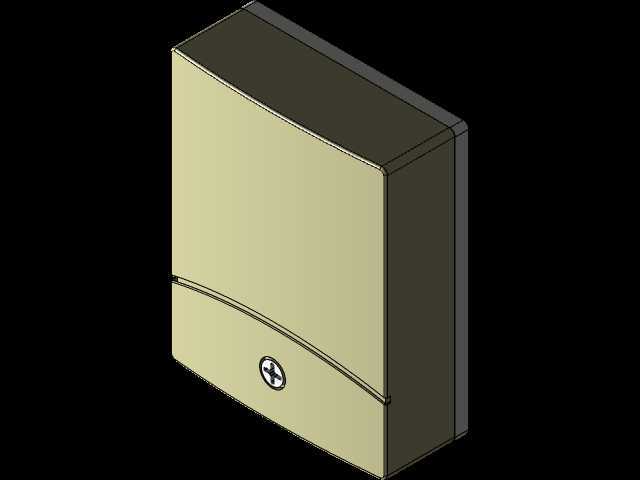

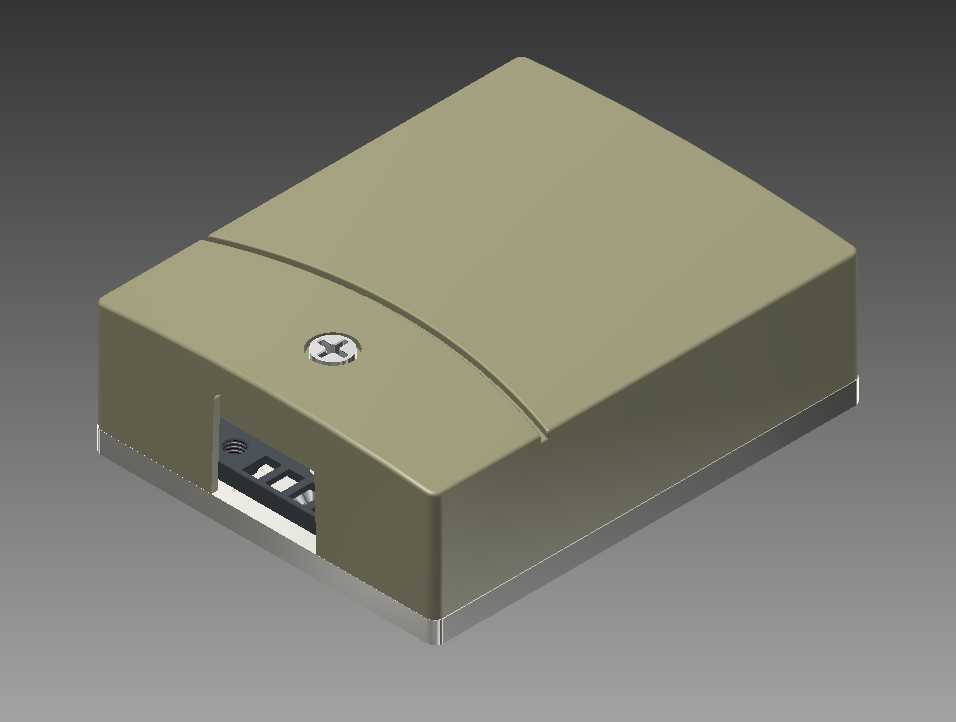

　　从结构设计的角度看，这个装置采用了上下扣合的封闭式盒体结构，外壳做了圆弧过渡处理，没有突出的尖锐棱角，既可以避免安装时刮伤设备内部走线，也能减少积灰、凝露对内部电路的侵蚀。上盖仅用一颗十字沉头螺丝完成紧固，日常运维时不需要复杂工具就能开盖检修内部感应模块与接线端子，沉头螺丝的安装面完全和上盖表面齐平，不会额外占用安装空间，也不会因为螺丝突出勾扯柜内的其他线缆。盒体前端预留了标准的接线插口，接口做了内凹式防护，接线完成后插头完全藏在盒体轮廓范围内，不会因为安装空间狭窄出现插头被挤压变形、接触不良的问题。

　　设计阶段首先要考虑的是安装适配性，这类装置的整体厚度控制在较薄的区间，完全适配ATM机内部舱体的狭窄安装间隙，不需要额外对设备原有结构做打孔改造，配套的安装孔位做了长槽型可调设计，现场安装时可以根据舱内的实际固定点位微调安装位置，哪怕不同品牌ATM的内部安装螺距有细微差异，也能顺利完成固定，不需要重新打孔破坏柜体结构。盒体的边角做了小尺寸的安装定位凸台，安装时可以先通过凸台卡在柜体的预装卡位上临时固定，不需要操作人员全程手扶对位，单人就能完成接线、固定的全流程，大幅降低网点运维的施工难度。

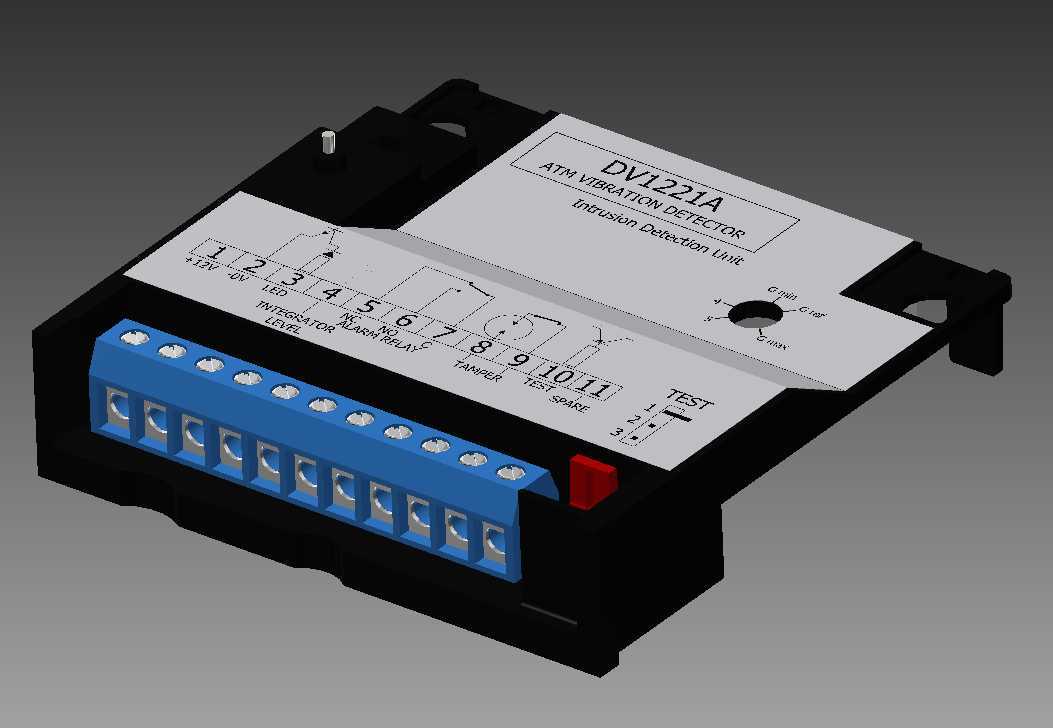

　　在功能实现的结构匹配上，内部的冲击感应元件采用了悬浮式安装结构，感应模块和外壳之间设置了缓冲隔振层，能够过滤掉ATM机正常运行时出钞模块动作、风扇转动产生的常规振动，避免日常设备运行的振动触发误报警，只有当外部冲击力达到暴力破坏的阈值时，感应模块才会触发报警信号。盒体的上下盖结合面做了一圈嵌入式的密封筋，扣合后可以达到基础的防尘防泼溅等级，哪怕ATM机内部因为温差产生凝露，或是清洁设备时少量溅入液体，也不会渗入内部造成电路短路。外壳选用的是具备一定阻燃性能的工程塑料材质，既满足电气配件的阻燃安全要求，也不会对周边的电磁信号产生屏蔽，保证报警信号的稳定传输。

　　不同于外露安装的安防配件，这个装置的外观采用低饱和度的哑光配色，安装在ATM机深色的内部舱体里不会过于显眼，能够避免被不法分子提前发现并破坏。接线端的引脚定义做了防呆设计，不同功能的接线插口尺寸有细微差异，现场接线时不会出现正负极接反、信号线插错的问题，哪怕是没有太多弱电施工经验的运维人员，也能快速完成接线调试。盒体底部预留了扎带固定位，接线完成后可以用扎带把外接线缆整理固定在盒体侧面，避免线缆松散垂落被设备内部的运动部件勾扯造成线路断裂。

　　从实际运维的角度考量，这个结构的设计充分考虑了长期使用的可靠性，外壳没有易损的活动部件，日常不需要额外的维护操作，只需要定期巡检时确认固定螺丝没有松动、接线没有脱落即可。装置的整体重量较轻，不会因为长期使用出现固定点位松脱下坠的问题，哪怕是安装在ATM机的顶部舱壁位置，也能长期保持稳定的安装状态。感应模块的触发阈值在结构设计时就做了物理限位，不会因为长期使用出现阈值漂移，不需要反复校准灵敏度，大幅降低后期的运维成本。在实际的网点应用场景里，这类装置通常和震动探测器、门磁开关配合使用，形成多维度的防护网络，而它作为直接捕捉暴力破坏冲击信号的前端部件，结构的可靠性直接决定了整套安防系统的响应速度与准确率，每一处结构细节的设计，都是围绕金融场景下高可靠性、低误报率、易安装维护的核心需求展开，没有多余的冗余结构，完全匹配自助设备安防场景的实际使用要求。
